Když automatizované zařízení musí manipulovat s drobnými součástmi v extrémně omezeném prostoru,Krátké vakuové přísavky ZP2-MUzČárkaposkytují kompaktní a praktické řešení vakuového uchopení. S průměry podložek od φ2 do φ15 mm, nízkoprofilovou strukturou, více možnostmi výběru materiálů a flexibilními montážními konfiguracemi je řada ZP2-MU navržena pro aplikace s přesnou manipulací, kde mohou být konvenční přísavky příliš velké nebo obtížně umístitelné.
Krátké vakuové přísavky ZP2-MU jsou kompaktní ploché přísavky vyvinuté pro malé, lehké a přesné obrobky. Jejich prostorově úsporná struktura je činí zvláště vhodnými pro hustě uspořádaná automatizační zařízení, zatímco materiálové možnosti jako NBR, silikonová pryž, uretanová pryž, FKM, vodivý NBR a vodivá silikonová pryž umožňují inženýrům vybrat řešení podle provozních podmínek. Řada podporuje průměry podložek φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 a φ15 mm, díky čemuž je vhodná pro elektroniku, polovodiče, přesnou montáž, balení a další automatizované manipulační aplikace.
Obsah
- Co jsou krátké vakuové přísavky ZP2-MU?
- Proč je kompaktní design v automatizaci důležitý?
- Jaké jsou klíčové vlastnosti ZP2-MU?
- Jaké specifikace by měli kupující zvážit?
- Jak různé materiály podložek ovlivňují výkon?
- Kde lze vakuové přísavky ZP2-MU použít?
- Jak by měli inženýři vybrat správný model?
- Jaké výhody mohou přinést automatizovaným systémům?
- FAQ O krátkých vakuových přísavkách ZP2-MU
- Proč zvážit ZP2-MU pro svůj další projekt automatizace?

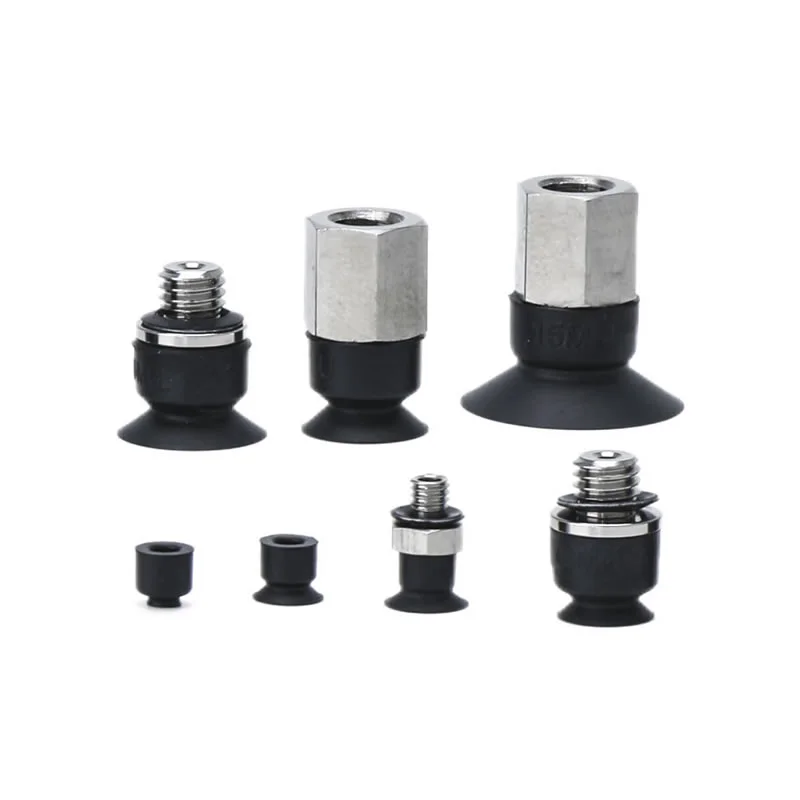

Co jsou krátké vakuové přísavky ZP2-MU?
Krátké vakuové přísavky ZP2-MU jsou ploché přísavky řady ZP2, navržené speciálně pro aplikace vyžadující kompaktní rozměry a spolehlivou adsorpci. Podle specifikací produktu se dostupné průměry podložek pohybují od φ2 mm do φ15 mm, což umožňuje, aby přísavky vyhovovaly velmi malým obrobkům.
Nízkoprofilová konfigurace je zvláště cenná, když je dostupná instalační výška omezena. Namísto požadavku na velkou vertikální montáž umožňuje krátká konstrukce umístit podtlakovou podložku blíže k obrobku. To může pomoci návrhářům zařízení vytvořit kompaktnější chapadla a zlepšit dostupnost malých součástí.
Rovná kontaktní plocha také podporuje úzký kontakt s vhodnými obrobky. Při přesných operacích typu pick-and-place je udržení stabilního kontaktu důležité, protože nadměrný pohyb, deformace nebo nekonzistentní umístění mohou ovlivnit přesnost následné montáže.
Pro další informace si kupující mohou prohlédnout Comma'sKrátké vakuové přísavky Produktová stránka ZP2-MUpro podrobné informace o modelu a konfiguraci objednávek.
Proč je kompaktní design v automatizaci důležitý?
Moderní automatizační zařízení jsou stále kompaktnější. Roboty, lineární pohony, montážní stanice a přesné manipulační systémy často potřebují provádět více operací v omezeném pracovním prostoru. V takových prostředích mohou rozměry každé pneumatické součásti ovlivnit celkovou mechanickou konstrukci.
Krátká vakuová přísavka může poskytnout několik praktických výhod:
- Snížená instalační výška:Nízkoprofilová konstrukce je vhodná do omezených vertikálních prostor.
- Lepší dostupnost:Malé podložky se mohou dostat k obrobkům umístěným v hustém rozložení součástí.
- Kompaktní konstrukce chapadla:Do omezené oblasti lze integrovat více malých sacích míst.
- Přesná manipulace:Malé průměry destiček mohou účinněji odpovídat malým povrchům obrobků.
- Flexibilní integrace vybavení:Různé konfigurace vstupu a závitu zjednodušují návrh pneumatického systému.
Díky těmto vlastnostem jsou kompaktní vakuové podložky zvláště důležité pro výrobce vyvíjející vysokorychlostní a vysokohustotní automatizovaná výrobní zařízení.
Jaké jsou klíčové vlastnosti ZP2-MU?
Výkon vakuové přísavky závisí nejen na jejím průměru. Inženýři musí také zvážit jeho profil, materiál, způsob připojení, vlastnosti obrobku a provozní prostředí.
1. Ultra kompaktní velikosti podložek
Modely ZP2-MU jsou dostupné ve velikostech φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 a φ15 mm. Díky tomuto širokému výběru je řada vhodná pro mikrosoučástky a lehké díly.
2. Plochá kontaktní struktura
Konfigurace MU používá design ploché podložky. Tato struktura je určena pro stabilní kontakt s vhodně tvarovanými obrobky a může pomoci udržet konzistentní adsorpci během opakovaných cyklů uchopení a umístění.
3. Více možností materiálu
Uživatelé si mohou vybrat různé pryžové materiály podle teploty, chemické expozice, opotřebení a elektrostatických požadavků. Díky tomu je řada produktů přizpůsobivější než vakuová podložka z jednoho materiálu.
4. Vícenásobné montážní konfigurace
Série podporuje možnosti připojení včetně vnějších závitů A3 a konfigurací H5 nebo B5 pro různé velikosti podložek. Vertikální uspořádání sání vakua je také dostupné prostřednictvím konfigurací ZP2-T.
5. Možnosti vodivosti pro citlivé aplikace
Volby vodivé NBR a vodivého silikonového kaučuku lze zvolit, pokud je důležitá kontrola statické elektřiny. To je zvláště důležité pro prostředí výroby elektroniky a polovodičů.
Jaké specifikace by měli kupující zvážit?
Výběr vakuové přísavky by měl začít u skutečné konfigurace obrobku a stroje, spíše než jednoduše vybírat nejmenší dostupný model. Následující specifikace jsou důležité při hodnocení ZP2-MU pro projekt automatizace.
| Specifikace | Dostupné možnosti / informace | Proč na tom záleží |
|---|---|---|
| Typ podložky | Plochý typ MU | Podporuje kompaktní a stabilní kontakt s vhodnými povrchy |
| Průměr podložky | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Umožňuje přizpůsobení podložky malým rozměrům obrobku |
| Materiál | NBR, silikon, uretan, FKM, vodivý NBR, vodivý silikon | Umožňuje přizpůsobení teplotním, chemickým, opotřebení a požadavkům na kontrolu statické elektřiny |
| Spojení | A3, H5, B5 v závislosti na modelu | Podporuje integraci s různými pneumatickými uspořádáními |
| Struktura | Krátký / nízký profil | Užitečné tam, kde je omezená výška instalace |
| Typické obrobky | Malé a lehké komponenty | Vhodné pro přesné operace typu pick-and-place |
Jak různé materiály podložek ovlivňují výkon?
Výběr materiálu je jedním z nejdůležitějších rozhodnutí při specifikaci vakuové podložky. Různé materiály vykazují různé úrovně teplotní odolnosti, chemické odolnosti, odolnosti proti oděru a vhodnosti pro speciální průmyslová prostředí.
| Materiál | Typický rozsah teplot | Vhodné aplikace |
|---|---|---|
| NBR | 0 °C až 120 °C | Všeobecné průmyslové práce, plechy, dýha a vlnitá lepenka |
| Silikonová guma | -30 °C až 200 °C | Manipulace s polovodiči, tenké obrobky a zařízení související s potravinami |
| Uretanová pryž | 0 °C až 60 °C | Obecná manipulace s vlnitou lepenkou, železným plátem a dýhou |
| FKM | 0 °C až 250 °C | Aplikace související s chemikáliemi a náročná teplotní prostředí |
| Vodivý NBR | 0 °C až 100 °C | Polovodičové aplikace vyžadující řízení statické elektřiny |
| Vodivý silikon | -10 °C až 200 °C | Aplikace polovodičů a elektroniky s elektrostatickými problémy |
Skutečný výběr materiálu by měl vždy vycházet z celkového provozního prostředí, včetně povrchu obrobku, teploty, chemikálií, podmínek vakua a požadované životnosti.
Kde lze vakuové přísavky ZP2-MU použít?
Díky malým rozměrům a flexibilitě materiálu ZP2-MU je řada zvláště relevantní pro přesnou automatizaci.
Výroba elektroniky a polovodičů
Malé elektronické součástky vyžadují opatrné zacházení, protože nadměrná mechanická síla nebo elektrostatický výboj mohou citlivé produkty poškodit. Volby s vodivým silikonem a vodivým NBR lze proto zvážit pro aplikace, kde je součástí konstrukce zařízení kontrola statické elektřiny.
Přesná montáž
Automatizované montážní systémy často manipulují s malými plastovými, kovovými nebo elektronickými součástkami. Kompaktní přísavka může pomoci nástrojům na konci ramene dosáhnout obrobků, aniž by zasahovala do sousedních součástí.
Automatizace balení
Lehké obalové komponenty a malé produkty lze přenášet pomocí technologie vakuového uchopení. Lze také uspořádat několik malých přísavek a vytvořit tak přizpůsobený vzor uchopení.
Manipulace s mikrokomponenty
Když jsou obrobky velké jen několik milimetrů, velká přísavka nemusí poskytovat účinnou kontaktní plochu. Řada φ2–φ15 mm ZP2-MU nabízí více možností pro přizpůsobení uchopovacího bodu součásti.
Jak by měli inženýři vybrat správný model?
Systematický výběrový proces může snížit problémy s integrací a zlepšit spolehlivost vakuového uchopení.
- Změřte dostupnou kontaktní plochu.Vyberte průměr podložky, který bezpečně sedí na zamýšlené uchopovací ploše.
- Zkontrolujte instalační prostor.Ujistěte se, že struktura krátkého typu a zvolená konfigurace připojení odpovídají chapadlu.
- Vyhodnoťte materiál obrobku.Struktura povrchu, tuhost, poréznost a čistota mohou ovlivnit výkon vysavače.
- Vyberte vhodný pryžový materiál.Vezměte v úvahu teplotu, chemikálie, otěr a statickou elektřinu.
- Potvrďte připojení vakua.Přizpůsobte konfiguraci A3, H5, B5 nebo příslušnou konfiguraci adaptéru pneumatickému systému.
- Vyzkoušejte kompletní sestavu.Ověřte stabilitu adsorpce, dobu cyklu, přesnost polohování a chování při uvolňování za skutečných provozních podmínek.
Tento přístup je zvláště užitečný pro kupující, kteří hledají čínského výrobce nebo dodavatele schopného podporovat přizpůsobené požadavky na pneumatické komponenty.
Jaké výhody mohou přinést automatizovaným systémům?
Pro výrobce strojů není hodnota kompaktní podtlakové podložky pouze její malá velikost. Jeho skutečná výhoda spočívá v tom, jak tato kompaktnost přispívá k celkovému automatizačnímu systému.
- Prostorová efektivita:Krátká konstrukce pomáhá inženýrům pracovat v omezených instalačních oblastech.
- Kompatibilita komponent:Více velikostí podložek pojme různé malé obrobky.
- Pružnost materiálu:Několik možností pryže podporuje různá průmyslová prostředí.
- Přesná manipulace:Malé kontaktní plochy mohou být vhodnější pro mikrosoučástky.
- Možnosti statického ovládání:Pro elektroniku a polovodičové aplikace jsou k dispozici vodivé materiály.
- Flexibilita integrace:Různé konfigurace vstupu a závitu mohou zjednodušit konstrukci zařízení.
- Konzistence hromadné výroby:U automatizovaných systémů využívajících více přísavek je rozměrová konzistence důležitá pro opakovatelný výkon uchopení.
FAQ O krátkých vakuových přísavkách ZP2-MU
Co znamená MU v řadě ZP2?
MU identifikuje ploché, krátké provedení v rámci řady ZP2. Je určen pro kompaktní instalaci a přesnou manipulaci s malými a lehkými obrobky.
Jaké velikosti jsou k dispozici pro ZP2-MU?
Dostupné průměry destiček zahrnují φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 a φ15 mm. Vhodná velikost by měla být zvolena podle rozměrů obrobku a využitelné kontaktní plochy.
Jaký materiál je vhodný pro polovodičové aplikace?
Silikonová pryž je uvedena pro aplikace související s polovodiči, zatímco vodivá NBR a vodivá silikonová pryž jsou k dispozici tam, kde je vyžadována kontrola statické elektřiny. Konečný výběr by měl vzít v úvahu konkrétní procesní prostředí.
Lze ZP2-MU použít v omezených instalačních prostorech?
Ano. Jeho krátká a nízkoprofilová struktura je specificky určena pro aplikace, kde je omezená výška instalace.
Dají se přísavky přizpůsobit?
Vybrané konfigurace lze přizpůsobit. Kupující by měli poskytnout informace o obrobku, požadovaném průměru podložky, materiálu, montážní konfiguraci, směru vstupu vakua a provozním prostředí, aby bylo možné vyhodnotit vhodnou konfiguraci.
Proč zvážit ZP2-MU pro svůj další projekt automatizace?
Krátké vakuové přísavky ZP2-MU kombinují kompaktní konstrukci, malé průměry podložek, flexibilní výběr materiálu a více možností montáže do praktického řešení pro přesnou vakuovou manipulaci. Od výroby polovodičů a elektroniky až po přesnou montáž a automatizaci balení může tato řada pomoci konstruktérům strojů řešit problémy malých obrobků a omezených instalačních prostorů.
Pokud získáváte kompaktní vakuové přísavky pro automatizovaná zařízení, hodnotíte různé materiály podložek nebo vyvíjíte přizpůsobené řešení pneumatického uchopení,Čárkavám může pomoci určit vhodnou konfiguraci ZP2-MU podle požadavků vaší aplikace. Pro výběr modelu, hromadné nákupy, přizpůsobená řešení nebo technické dotazy,kontaktujte násprodiskutovat váš projekt a najít správné řešení vakuové přísavky pro váš automatizační systém.
