Údržba vakuové podložky: Praktický průvodce péčí pro nováčky v manipulaci s vakuem

Když jsem začínal v pneumatice, můj nadřízený mi řekl něco, co jsem plně docenil až po letech: „Přísavka se sama o sobě neopotřebuje.

Většina neúspěšnýchvakuové podložkyViděl jsem, že v obchodech nebyli podřízeni tvrdou prací – byli ignorováni až do důchodu. Tato příručka je napsána pro inženýry a techniky, kteří jsou noví v manipulaci s vakuem a chtějí, aby jejich přísavky fungovaly déle s menším dramatem.

Nejprve se seznamte s varovnými signály

Než vytvoříte rutinu údržby, musíte rozpoznat, kdy něco nefunguje. Příliš mnoho lidí čeká, až podložka upustí obrobek, než to prozkoumají. V té době už je pozdě.

Sledujte těchto šest signálů:

• Doba cyklu se plíží nahoru
• Občasné selhání úchopu nebo prokluzování
• Těsnicí ret vypadá leskle nebo mastně
• Viditelné praskliny nebo deformace na rtu
• Po manipulaci začnou obrobky vykazovat stopy
• Vakuoměr ukazuje více než 10 % pod hodnotou zaznamenanou při prvním uvedení do provozu

Kterákoli z nich stačí k zastavení a prozkoumání. Nečekejte, až vám vypadlá část zpříjemní den.

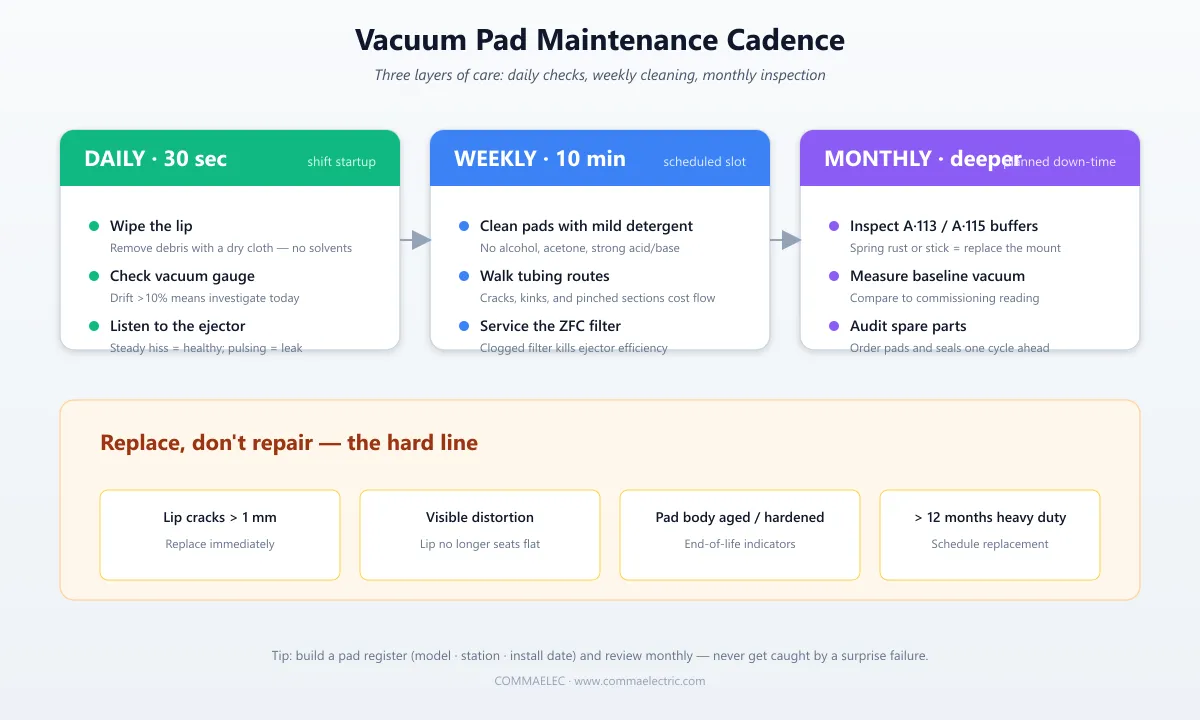

Denně: 30 sekund je dost

Údržba není velký projekt.Nejdůležitější věci zaberou méně než minutu.

Před spuštěním se podívejte na ret.Nečistoty z předchozí směny – zbytky obalů, papírový prach, olejový film, třísky – ničí těsnění. Otřete čistým suchým hadříkem. Vynechejte rozpouštědla; suchý hadřík bohatě stačí.

Podívejte se na vakuometre. Většina nastavení má měřidlo blízko vyhazovače. Poznamenejte si odečet, když je systém čerstvě uveden do provozu. Porovnávat denně. Posun až 5 % je normální hluk. Více než 10 % znamená, že se něco změnilo.

Poslouchejte ejektor.Zdravý vakuový generátor má stálé syčení. Pokud je hlasitější, tupější nebo začne pulzovat, pravděpodobně máte někde netěsnost nebo ucpaný filtr.

Tyto tři kontroly dohromady trvají přibližně 30 sekund a počítají se jako denní kontrola stavu celého vakuového okruhu.

Týdně: 10 minut je spousta

Jednou týdně zablokujte pevný slot a projděte si tento seznam.

Vyčistěte podložky. Umyjte teplou vodou a jemným neutrálním čisticím prostředkem.Vyhněte se alkoholu, acetonu, silným kyselinám a silným zásadám – ty degradují NBR, silikon, polyuretan a většinu elastomerů na molekulární úrovni. NBR v některých rozpouštědlech bobtná; silikon křehne v silné kyselině.

Sušte přirozeně na vzduchu nebo použijte nízkotlakou vzduchovou pistoli.Nefoukejte vysokotlakou vzduchovou pistolí na blízko – zdeformujete těsnicí břit.

Projděte si trasu potrubí.Hledejte praskliny, ztvrdnutí, zalomení nebo skřípnuté části. Skřípnutí potrubí je jednou z nejčastějších tichých poruch v pneumatických systémech: potrubí, které se zachytí pod kabelovými žlaby nebo přitlačí pohybující se osy, uvnitř pomalu vytvoří „činkový“ průřez a ztráty průtoku mohou přesáhnout 30 %.

Vyčistěte nebo opravte vakuový filtr.Vakuové filtry řady ZFC a HFL inline filtry COMMAELEC mají průhlednou nádobu. Když odbarví, proveďte servis. Filtr je v podstatě plíce vakuového systému – když je ucpán, ejektor pracuje tvrději, čerpá více energie a umírá mladší.

Měsíčně: Trochu důkladněji

Měsíční kontroly jdou o úroveň hlouběji.

Zkontrolujte odpružené držáky.Uchycení vnitřní pružiny A·113 a vnějšího tlumiče A·115 společnosti COMMAELEC fungují jako tlumiče mezi robotem a podložkou. Pokud vidíte rez, lepení nebo pružinu, která se po stlačení nevrací, vyměňte ji. Poškozený nárazník umožňuje nárazům proniknout přímo do těsnicího břitu a toto poškození je nevratné.

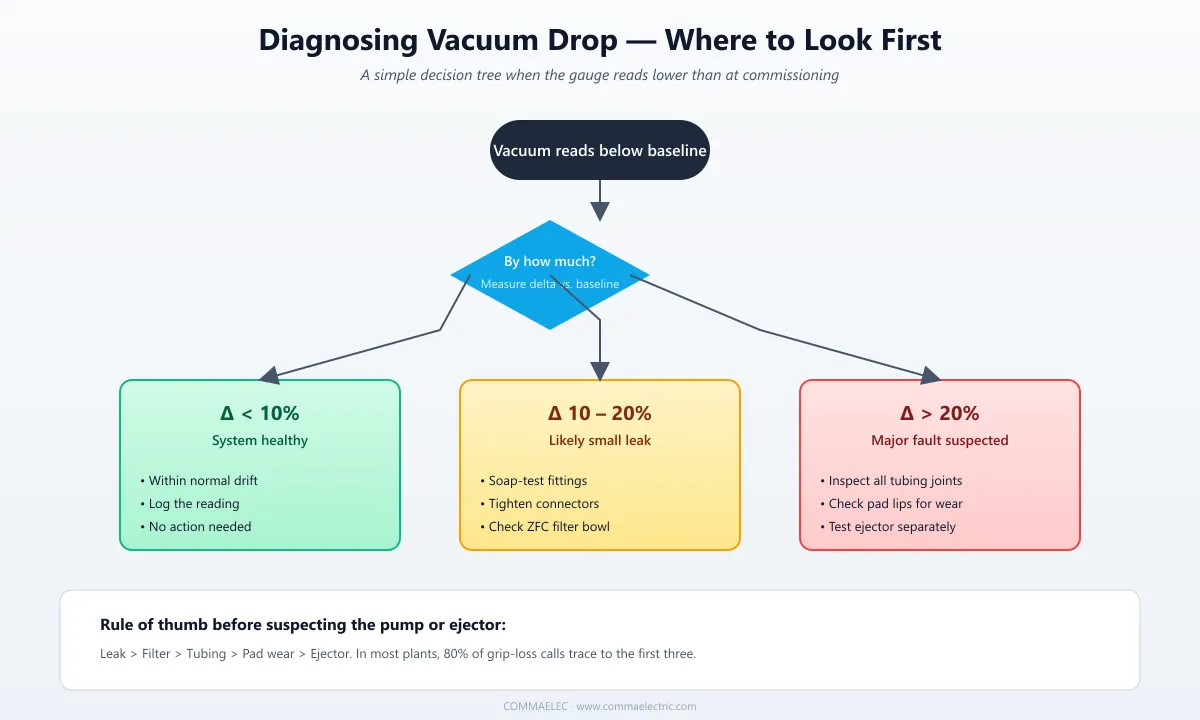

Změřte úroveň vakua.Odpojte přísavku od obrobku a odečtěte podtlak na straně ejektoru. Porovnejte se základní linií, kterou jste zaznamenali při uvádění do provozu:

• Méně než 10% pokles → systém zdravý
• pokles o 10–20 % → pravděpodobně malý únik; zkontrolovat armatury
• Více než 20% pokles → zkontrolujte hadičky, armatury, břity a zkontrolujte opotřebení

Audit náhradních dílů.Těla podložek obvykle vydrží 6 až 12 měsíců v závislosti na pracovním cyklu. Těsnění a O-kroužky se rychleji opotřebovávají. Jednou měsíčně proveďte kontrolu zásob a objednejte si náhradní měsíc před potřebou. Viděl jsem, jak se výrobní linky zastavily kvůli jedinému chybějícímu O-kroužku – nenechte to být vy.

Když byste měli vyměnit, ne opravit

Některé podmínky znamenají, že vložka je hotová – nepokoušejte se ji ošetřovat.

• Praskliny hlubší než 1 mm ve rtu
• Viditelné zkreslení; ret již nesedí rovně
• Tělo podložky poškozené, ztvrdlé nebo zestárlé
• Stejná podložka v provozu více než 12 měsíců v náročném provozu

Pokušením je protlačit blok přes „ještě jednu směnu“. Poruchy vakua jsou okamžité: ve chvíli, kdy se těsnění rozbije, díl spadne. Zjistěte, kde je čára, a nepřekračujte ji, abyste si ušetřili jeden cyklus výměny.

Tři návyky, které stojí za to vybudovat

Některé závěrečné návyky, pokud začínáte.

Veďte si rejstřík. Funguje jednoduchá tabulka:model podložky, stanice, datum instalace, datum výměny. Kontrolujte jej každý měsíc a nikdy vás nepřekvapí náhlé selhání.

Vyfoťte staré podložky, když je vyměňujete.Noví technici často nedokážou říct, zda je použitá podložka poškozená nebo jen použitá. Knihovna fotografií rychle vytvoří vaši referenci.

Zůstaňte v kontaktu se svým dodavatelem. COMMAELECvyrábí pneumatické vakuové komponenty již více než deset let. Když se dostanete do neznámé situace, zkušený aplikační inženýr vám ušetří hodiny hádání.

Vakuová podložkadesign není složitý, ale získání dlouhé životnosti z jednoho je o důsledně provedených malých detailech. Zabudujte si výše uvedené do svalové paměti a vaše vložky přežijí ty v zátoce vedle.

Často kladené otázky

Jak často bych měl vyměnit přísavku?

Typický rozsah je každých 6 až 12 měsíců. Životnost zkracují vysokofrekvenční cykly (více než 10 za minutu), zvýšené teploty a zaolejované prostředí.

Přilnavost mé podložky slábne – selhává vakuová pumpa?

Ne nutně. Zkontrolujte netěsnosti, zkontrolujte filtr, zkontrolujte hadičky a teprve potom podezřejte čerpadlo. Většina ztrát přilnavosti se datuje k prvním třem.

Na rtech je olej, který se nesmyje. Co teď?

Namočte asi na pět minut do teplé vody s neutrálním čisticím prostředkem a poté jemně otřete měkkým hadříkem. Na odolné zbytky funguje malé množství isopropylalkoholu, ale vyhněte se drsným rozpouštědlům.
