Vakuové přísavky s vysokou tuhostí kulového kloubu ZP2
Jako profesionální výrobce jsme odhodláni poskytovat vám vysoce kvalitní vakuové přísavky s kulovým kloubem ZP2 s vysokou tuhostí. Naše produkty se vyznačují mimořádnou stabilitou, díky čemuž jsou zvláště vhodné pro manipulaci s těžkými obrobky a obrobky s nerovným povrchem. Jedinečný design kulového kloubu se automaticky přizpůsobí nakloněným povrchům, čímž výrazně zvyšuje spolehlivost sání. Tato produktová řada je k dispozici v široké škále velikostí a materiálů – včetně NBR, silikonu, PU, FKM a EPR – a lze ji upravit tak, aby vyhovovala vašim specifickým požadavkům aplikace. Kromě toho je k dispozici volitelná konstrukce nárazníku, která poskytuje komplexní ochranu povrchu křehkých obrobků.
Klikněte a spusťte výběr
》Zpět na informace o produktu

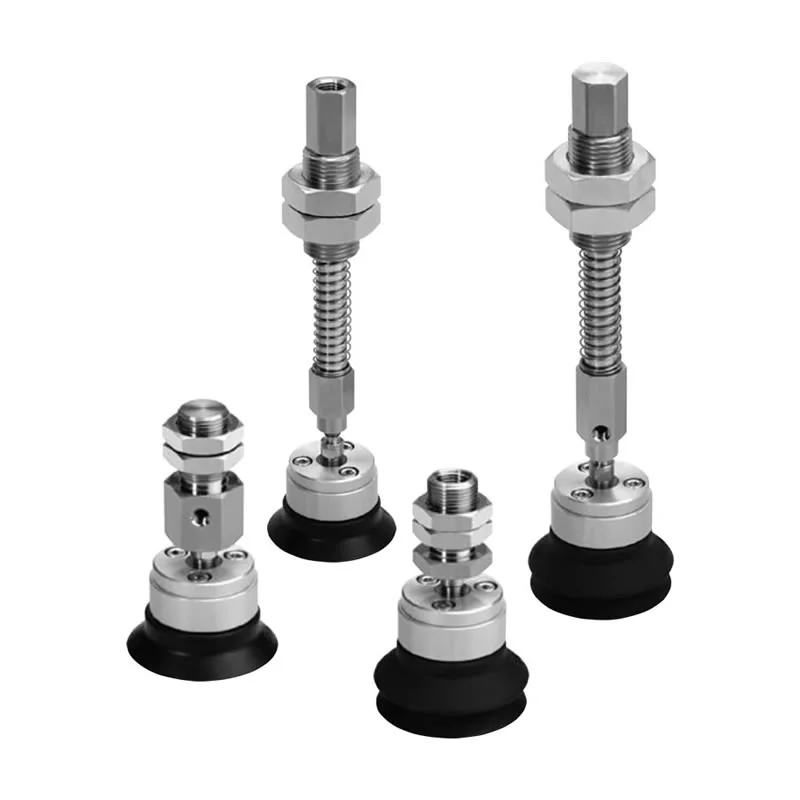

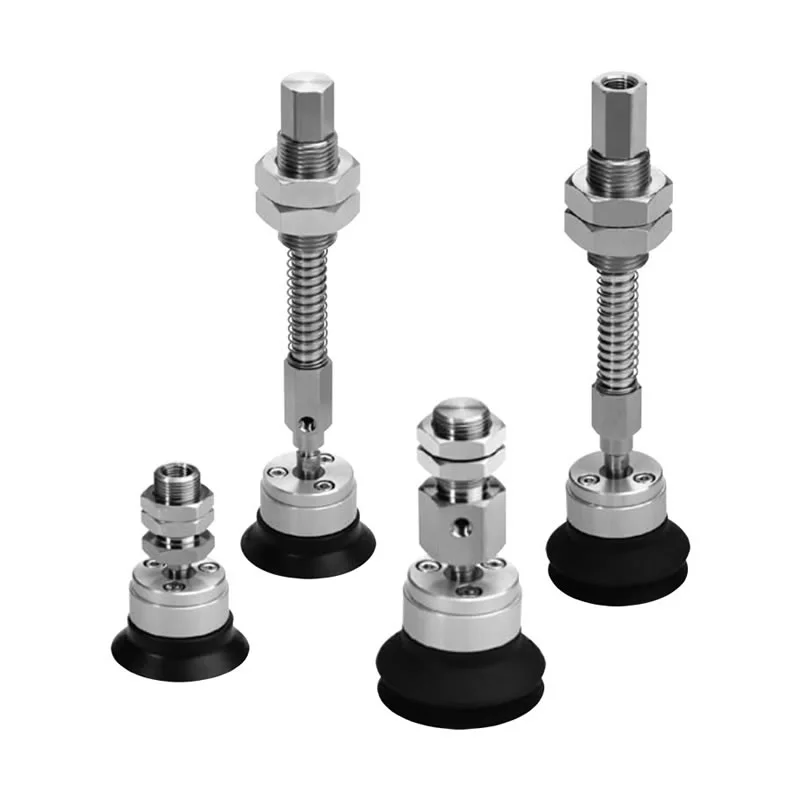

Vakuové přísavky s vysokou tuhostí kulového kloubu ZP2
Řada ZP2-TF Odolný typ s kulovým kloubem s adaptérem podtlakových podložek
Řada ZP2-TF Odolný typ s kulovým kloubem s nárazníkovými podtlakovými podložkami
Řada ZP2-XF Odolný typ s kulovým kloubem s adaptérem podtlakových podložek
Řada ZP2-XF Odolný typ s kulovým kloubem s nárazníkovými podtlakovými podložkami
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Jako výrobce cenově výhodných, vysoce pevných vakuových přísavek ZP2 s kulovým kloubem Commaelec využívá pokročilé technologie vakuového těsnění a udržování tlaku. Vakuové přísavky s vysokou tuhostí kulového kloubu ZP2 jsou vysoce odolné vakuové uchopovače určené pro aplikace v průmyslové automatizaci. Je speciálně navržen pro uchopení obrobků, které jsou těžké, mají nerovné povrchy nebo jsou umístěny šikmo. Kombinací vysoce tuhé konstrukce s mechanismem s kulovým kloubem zajišťuje tato přísavka silnou uchopovací sílu a zároveň automaticky nastavuje svůj úhel tak, aby se optimálně přizpůsobil povrchu obrobku, čímž se zvyšuje stabilita sání a provozní bezpečnost.
Klíčové vlastnosti
Vysoce tuhá struktura:Vakuové přísavky s vysokou tuhostí kulového kloubu ZP2 jsou ideální pro náročnou manipulaci s obrobky a jsou vysoce odolné proti deformaci
Otočný kulový kloub:Přizpůsobí se nerovným nebo nakloněným povrchům.
Výkonné sání:Zajišťuje stabilní a spolehlivé manipulační operace.
Více velikostí a materiálů:Vyhovuje různým provozním podmínkám.
Volitelný tlumicí mechanismus:Minimalizuje náraz do kontaktu a chrání obrobek.
Výhody
Vysoká tuhost a vysoké zatížení
Zesílená konstrukce určená pro manipulaci s těžkými obrobky bez deformace
Udržuje stabilní sací sílu během nepřetržitého průmyslového provozu
Vyrobeno společností Commaelec s přísnou kontrolou kvality pro dlouhou životnost
Kulový kloub / otočný design
Umožňuje úhlové nastavení tak, aby vyhovovalo nerovným nebo nakloněným povrchům
Zlepšuje těsnicí výkon a snižuje únik vzduchu
Zvyšuje stabilitu uchopení v reálných výrobních prostředích
Různé typy podložek
K dispozici je několik struktur podložek, které odpovídají různým podmínkám obrobku
Podporuje hladké i lehce strukturované povrchy
Flexibilní výběr na základě potřeb aplikace
Ploché s žebrem
Vakuové přísavky s vysokou tuhostí kulového kloubu ZP2 jsou vhodné pro rovné a hladké povrchy, jako jsou plechy a sklo
Žebrovaný design zlepšuje těsnění a zabraňuje sklouznutí
Poskytuje konzistentní sání ve vysokorychlostní automatizaci
Měchy
Vhodné pro zakřivené nebo nerovné povrchy
Nabízí tlumicí efekt a výškovou kompenzaci
Snižuje chyby při určování polohy během úloh typu pick-and-place
Široká škála materiálů
NBR:Cenově výhodné a odolné proti opotřebení pro všeobecné použití
Silikon:Vhodné do prostředí s vysokou teplotou
PU:Vysoká odolnost pro časté operace
FKM:Vynikající chemická odolnost
Vlastní materiály (např. antistatické) dostupné od Commaelec
Velké průměry
Vakuové přísavky ZP2 s vysokou tuhostí s kulovým kloubem jsou k dispozici v široké škále průměrů – od φ40 do φ125 – aby vyhovovaly různým požadavkům na zatížení
Větší průměry poskytují silnější uchopovací sílu pro těžké díly
Snadný výběr podle hmotnosti a stavu povrchu
Flexibilní montáž
Podporuje vnitřní a vnější závitové spoje
Kompatibilní s adaptéry a držáky nárazníků
Možnost vertikálního nebo bočního vstupu vakua pro různá uspořádání
Možnosti ukládání do vyrovnávací paměti
Volitelná tlumící struktura snižuje náraz při kontaktu
Chrání křehké povrchy, jako je sklo nebo potažené materiály
Zlepšuje bezpečnost manipulace a kvalitu produktu
Aplikace
Automatizované výrobní linky a robotická ramena
Manipulace s plechy, skleněnými panely a velkými součástmi
Lithiová baterie a elektronický průmysl (dostupné varianty z nerezové oceli)
Jakýkoli scénář vyžadující stabilní uchopení těžkých nebo nerovných obrobků

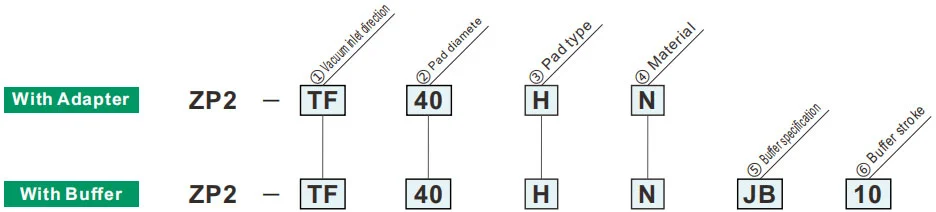

Jak objednat
| ①Směr vstupu vakua | |
| TF | Vertikální |
| XF | Postranní |
| ②Průměr podložky | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
Zelený symbol je přizpůsobené modely
| ⑥Zdvih vyrovnávací paměti | Průměr podložky | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③Typ podložky | |
| H | Ploché s žebrem |
| HB | Typ vlnovce |
| ⑤ Specifikace vyrovnávací paměti | |
| JB | Rotační (mosaz, s pouzdrem) |
| JF | Rotační (ocel, s pouzdrem) |
Reaktivní síla pružiny
| Připojovací závit | Utahovací moment ±5%[N·m] | Zdvih nárazníku (mm) | Reaktivní síla pružiny[N] | ||
| Mosaz, s pouzdrem (JB) | Ocel, S pouzdrem (JF) | Při 0 úderu | Na plný zdvih | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
