Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).

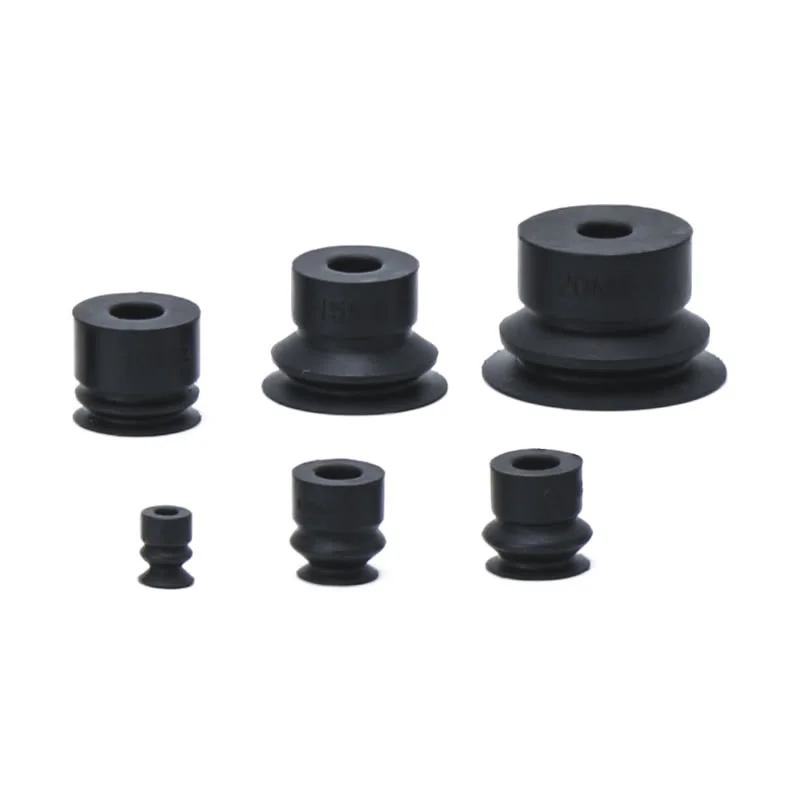

Měchové vakuové přísavky ZP2-MB
Jako přední výrobce v Číně naše továrna nabízí měchové vakuové přísavky ZP2-MB (průměr ø4–20 mm) speciálně navržené pro nakloněné nebo kulové obrobky. Poskytujeme řešení s jedinečnou vlnitou strukturou (akordeon), která umožňuje vestavěnou funkci odpružení bez potřeby dalšího prostoru. Udržujeme hotové zásoby z NBR, silikonu a antistatických materiálů a nabízíme možnosti závitového rozhraní M3/M5.
Klikněte a spusťte výběr
》Zpět na informace o produktu
Měchové vakuové přísavky ZP2-MB
Jednotka vakuové podložky řady ZP2
Řada ZP2-T s měchovým adaptérem vakuové podložky
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Zhejiang Comma Electric Co., Ltd. profesionálně vyrábí vysoce kvalitní vlnovcové vakuové přísavky ZP2-MB. Naše továrna také poskytuje přizpůsobené služby a bezplatné vzorky pro vás. Jedná se o miniaturní flexibilní sací komponent v pneumatických automatizačních systémech, speciálně navržený pro nepravidelné, kulovité nebo nakloněné povrchy.
Základní technologie
Vysoká kompatibilita s nepravidelnými povrchy:Měchové vakuové přísavky ZP2-MB s vlnovcovou strukturou ve stylu harmoniky se automaticky přizpůsobí a pevně se přizpůsobí kulovému, nakloněnému nebo nepravidelně tvarovanému povrchu obrobku, čímž zajistí bezpečný a stabilní proces uchopení.
Integrovaný design odpružení:Plisovaná struktura poskytuje vlastní fyzickou elasticitu, účinně absorbuje kontaktní nárazy bez potřeby dalších odpružených držáků nárazníků – čímž výrazně šetří instalační prostor.
Aplikace přesné miniaturizace:Speciálně navrženo pro malé, přesné součásti; slouží jako základní řešení pro manipulaci s mikrodíly ve výrobě elektroniky, přesné montáži a kompaktních automatizačních systémech.
Využitelnost ve více odvětvích:Široce se používá pro uchopení miniaturních sférických elektronických součástek, nepravidelných kovových částí a nakloněných plastových armatur; se bez problémů integruje do malých robotických systémů a přesných balicích zařízení.
Kompaktní přizpůsobení prostoru:Není vyžadován žádný další instalační prostor vyrovnávací paměti (pružinového typu). Integrovaná struktura je navržena pro prostorově omezená automatizační zařízení nebo špičky robotických ramen, což umožňuje bezproblémovou integraci do různých kompaktních výrobních linek.
Klíčové specifikace:Možnosti průměru: Pískovaná řada měchových vakuových přísavek ZP2-MB je k dispozici v několika standardních průměrech, včetně φ4 mm, φ6 mm, φ8 mm, φ10 mm, φ15 mm a φ20 mm.
Výběr materiálu:K dispozici je široká škála materiálů pro splnění různých provozních požadavků, včetně nitrilové pryže (NBR, s „N“ v označení modelu), silikonové pryže (označené „S“), polyuretanové pryže a také speciálních materiálů, jako je vodivá nitrilová pryž a vodivá silikonová pryž (označená „GS“). Tyto materiály jsou navrženy tak, aby splňovaly antistatické vlastnosti a odolnost vůči specifickému chemickému prostředí.

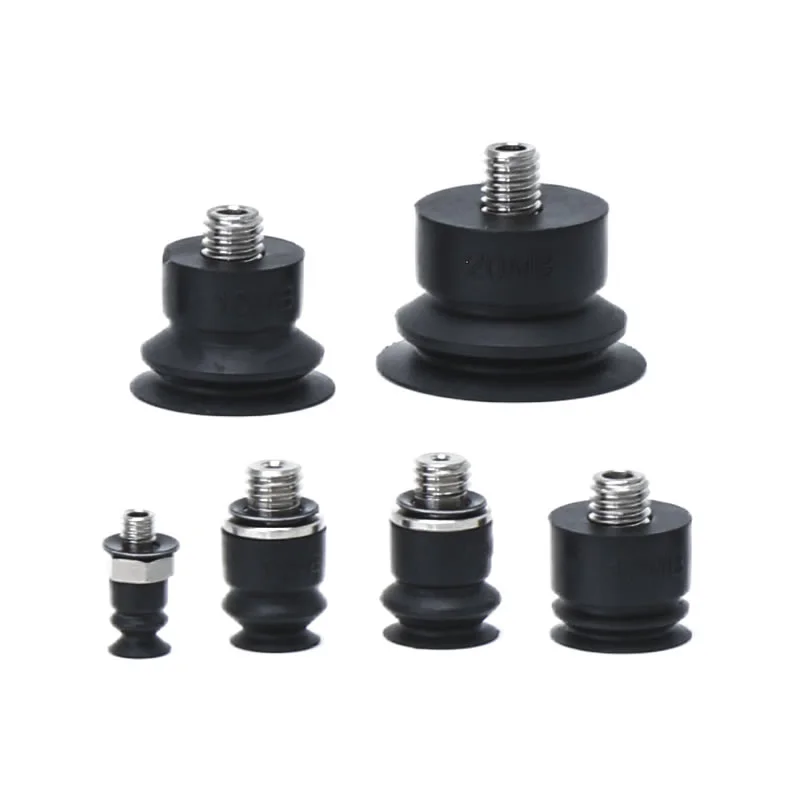

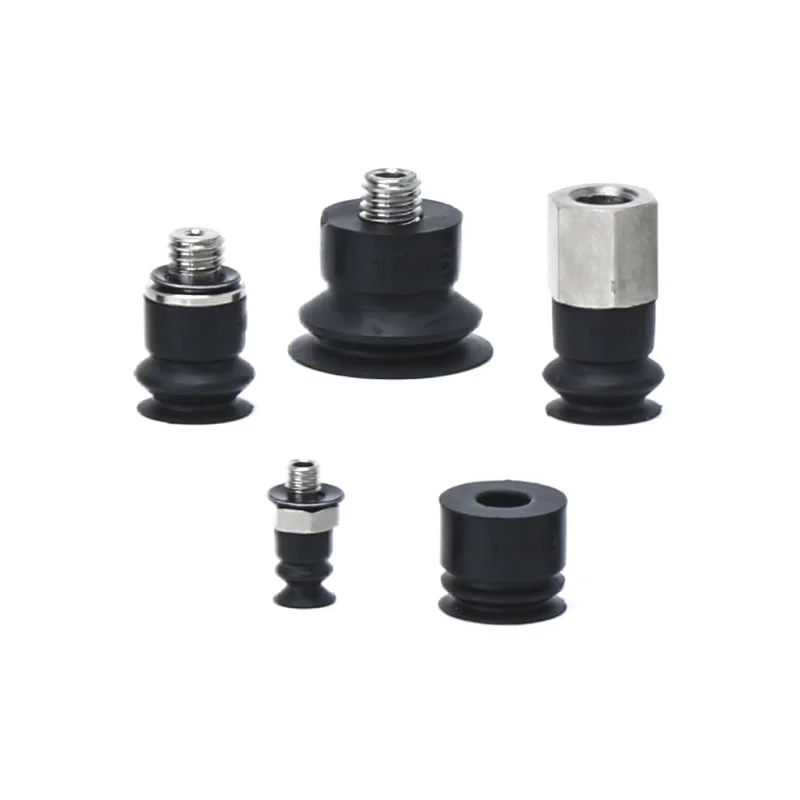

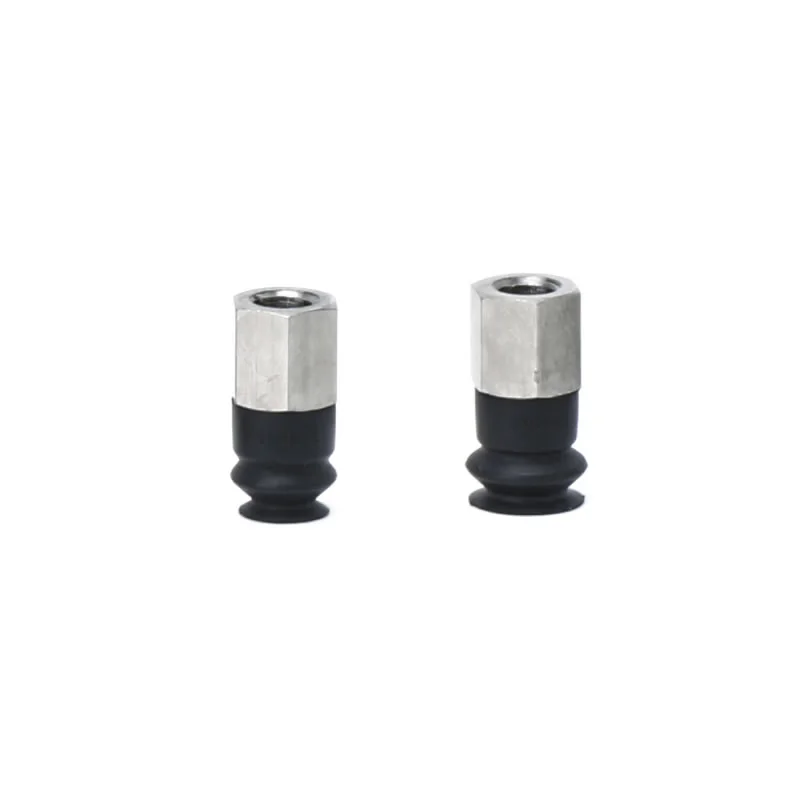

Možnosti připojení:K dispozici je více závitových připojení, včetně A3 pro vnější závity M3×0,5 (kompatibilní s přísavkami φ4mm) a A5/H5 pro vnější závity M5×0,8 (kompatibilní s přísavkami φ6mm, φ8mm a většími). Některé modely také podporují vnitřní závitové spoje B5, což usnadňuje bezproblémovou integraci s vakuovými potrubími a příslušenstvím robotických ramen.

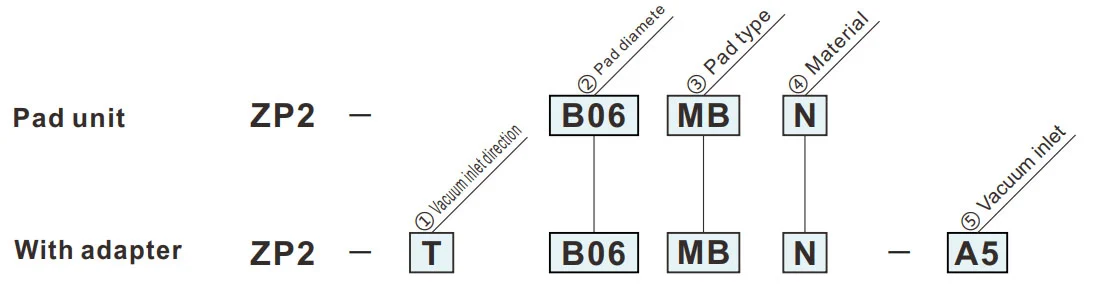

Jak objednat
- Pro použití tam, kde není místo pro nárazník (pružinový typ).
- Obrobky se šikmou adsorpční plochou.
| ①Směr vstupu vakua | |
| T | Vertikální |
| ③Typ podložky | |
| MB | Měchy |
|
⑤ Přívod vakua
② Průměr podložky (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (muž) | ● | — | — | — | — | — |
| H5 | M5x0,8 (samec) | — | ● | ● | ● | ● | ● |
| B5 | M5x0,8 (samice) | — | ● | ● | — | — | — |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
Rozměry (mm)
Zelený symbol je přizpůsobené modely.
MB
Měchy
B04
| Model | |||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Model pro referenci: ZP2-B04MBS
Montážní rozměry adaptéru
MB
Měchy
B06, B08
| Model | øA | øB | øC | øD | |||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Model pro referenci: ZP2-B06MBN
Montážní rozměry adaptéru
MB
Měchy
B10, B15, B20
| Model | øA | øB | øC | øD | øE | z | G | Y | |||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Model pro referenci: ZP2-B10MBN
Montážní rozměry adaptéru
Použitelná podložka: B10MB B15MB
Použitelná podložka: B20MB
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
