Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).

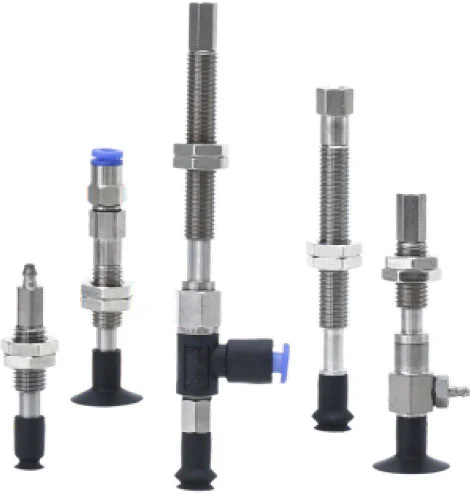

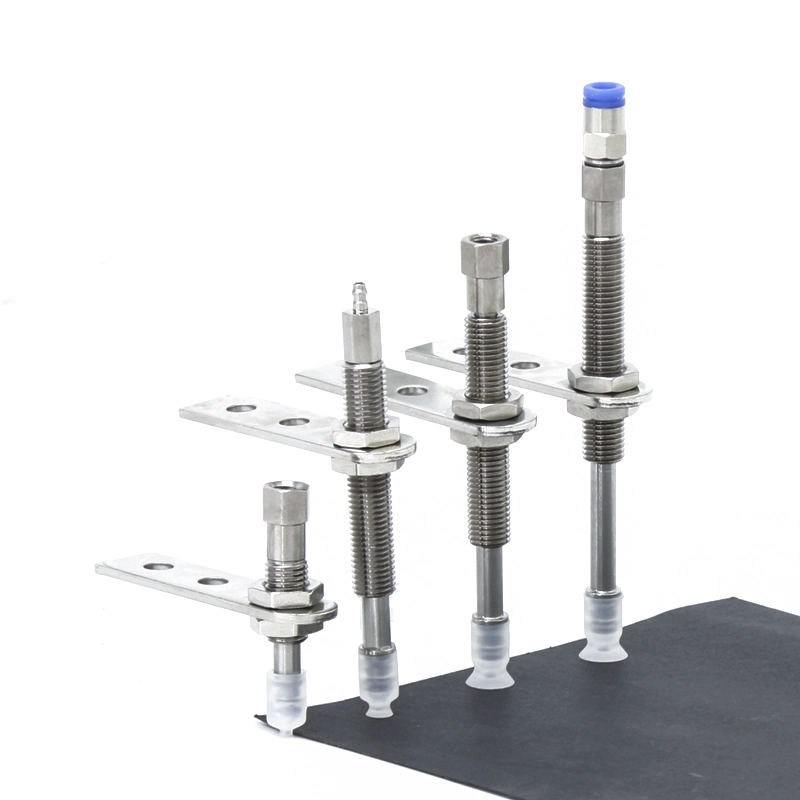

Basic Bez pojistného kroužku Vakuové přísavky ZP
Vakuové přísavky ZP Basic bez pojistného kroužku vyrobené v Číně mají významné výhody a prodejní přednosti: Za prvé, nabízejí vysokou efektivitu nákladů. Využitím vyspělé výrobní základny efektivně kontrolují náklady a zároveň zajišťují výkonnost produktu, čímž snižují náklady na pořízení pro zákazníky; Za druhé, poskytují různé kategorie produktů s mnoha specifikacemi a modely; Za třetí, jejich technologie je vyspělá. Použití prvotřídních materiálů, jako je silikon a pokročilá technologie vakuového udržování tlaku, zajišťuje silnou přilnavost a stabilitu, což zaručuje bezpečnou manipulaci s materiálem; Za čtvrté, jejich dodavatelský řetězec je stabilní, podporovaný robustním domácím průmyslovým řetězcem a silnou výrobní kapacitou pro zajištění včasného dodání. Díky těmto výhodám jsou domácí vakuové přísavky vysoce konkurenceschopné v oblasti průmyslové automatizace.
Klikněte a spusťte výběr
》Zpět na informace o produktu
Základní bez pojistného kroužku ZP Tool
Jednotka podložek řady ZP
Řada ZPT s adaptérem vakuových podložek
Řada ZPT s podtlakovými podložkami
Řada ZPR S adaptérem vakuových podložek
Řada ZPR s podtlakovými podložkami
Řada ZPY s adaptérovými vakuovými podložkami
Řada ZPY s vakuovými podložkami
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj

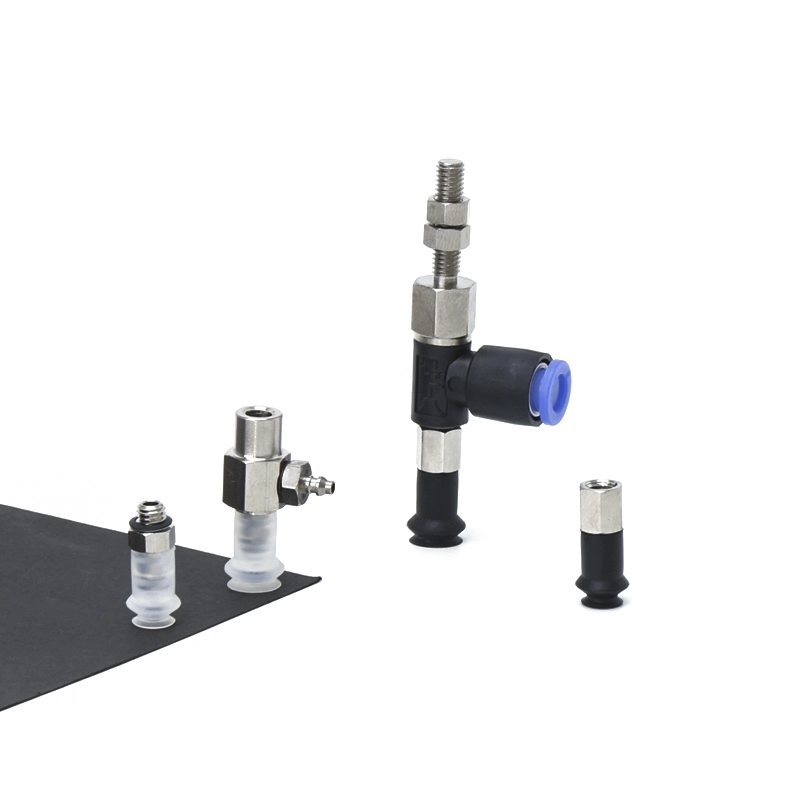

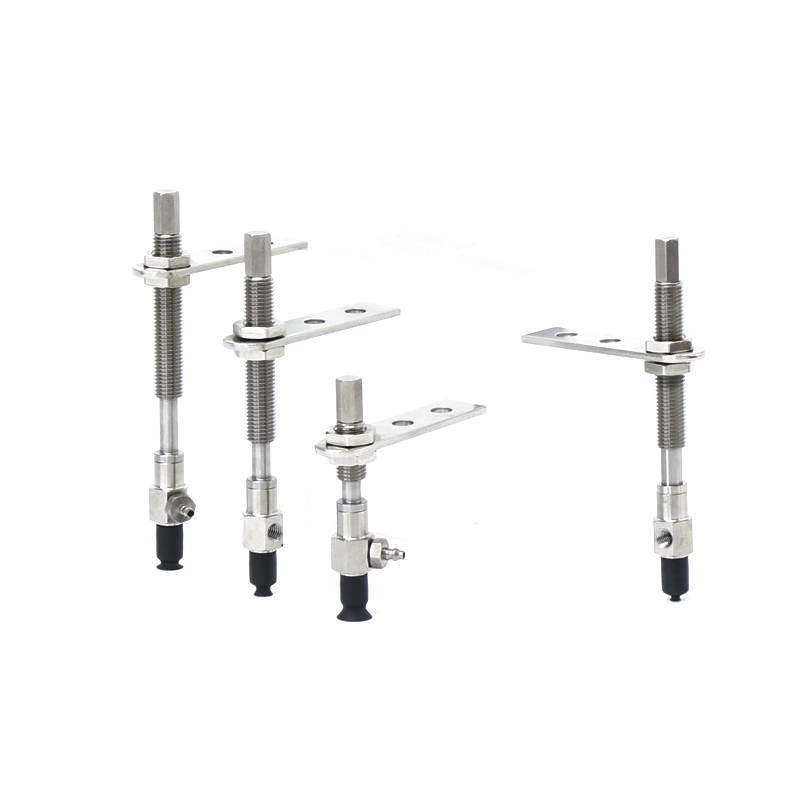

Jaké jsou základní vakuové přísavky ZP bez pojistného kroužku?
Definice a funkce
• Vakuový uchopovací nástroj:Vytváří těsnění s povrchem obrobku, aby bylo možné zvedání a polohování
• Flexibilní aplikace:Vhodné pro hladké, rovné nebo mírně zakřivené povrchy
• Podpora automatizace:Používá se v robotických ramenech, dopravnících a manipulačních systémech

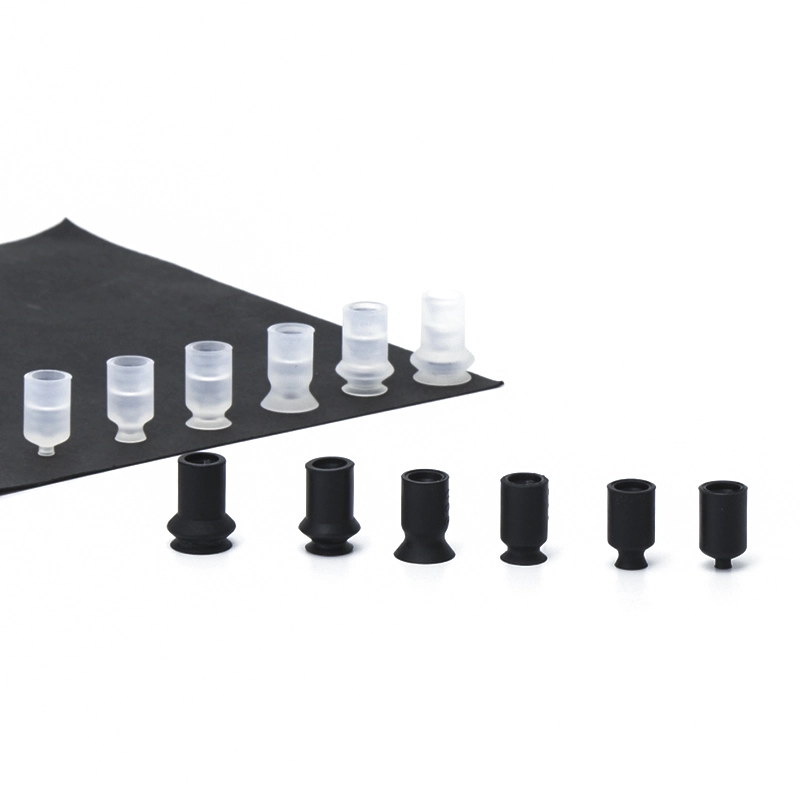

Strukturální vlastnosti
• Vyrobeno z odolných elastomerů, jako je silikon nebo polyuretan
• Lehká konstrukce pro snížení zatížení robotických systémů
• Dostupné v několika průměrech a tvarech pro různé aplikace
Hlavní výhody
Flexibilní a snadná instalace
• Žádná struktura pojistného kroužku zjednodušuje montáž a výměnu
• Snižuje čas instalace a náklady na údržbu
Spolehlivý výkon těsnění
• Zajišťuje stabilní podtlak na hladkých a neporézních površích
• Udržuje konzistentní sání během vysokorychlostních operací
Cenově efektivní řešení
• Jednoduchá konstrukce snižuje náklady na výrobu a výměnu
• Ideální pro rozsáhlé aplikace nebo aplikace s vysokým cyklem
Odolný a odolný proti opotřebení
• Vysoce kvalitní materiály zajišťují dlouhou životnost
• Odolný proti oděru a opakovanému použití
Široká kompatibilita
• Kompatibilní s různými vakuovými generátory a montážními systémy
• Vhodné pro různá průmyslová prostředí
Přizpůsobení a výrobní proces
Možnosti přizpůsobení
Pro splnění různých požadavků průmyslové automatizace lze vakuové přísavky Basic bez pojistného kroužku ZP plně přizpůsobit od výběru materiálu až po konstrukční návrh:
• Výběr materiálu
o Silikon (SI): Odolnost vůči vysokým teplotám, ideální pro elektroniku a čistá prostředí
o Polyuretan (PU): Vynikající odolnost proti opotřebení pro vysokocyklové operace
o NBR: Nákladově efektivní řešení pro obecné průmyslové aplikace
o Volitelné antistatické nebo potravinářské materiály pro specializovaná průmyslová odvětví
• Velikost a geometrie
o Široká škála průměrů pro přizpůsobení různým nosnostem
o Ploché nebo mírné vlnovcové struktury pro různé povrchové podmínky
• Tvrdost a elasticita (Shore A)
o Měkčí materiály pro jemné nebo křehké výrobky
o Tvrdší směsi pro náročnou nebo vysokorychlostní manipulaci
o Optimalizovaná rovnováha mezi flexibilitou a odolností
• Montáž a kompatibilita rozhraní
o Přizpůsobení různým držákům a vakuovým systémům
o Shoda velikosti závitu a typu připojení (metrické, BSP, NPT)
o Integrace s různými montážními prvky nebo adaptéry
• Návrh specifický pro aplikaci
o Protiskluzové povrchové vzory pro lepší přilnavost
o Materiály odolné vůči oleji nebo chemikáliím pro drsná prostředí
o Přizpůsobení výkonu při vysoké nebo nízké teplotě
Jak objednat
|

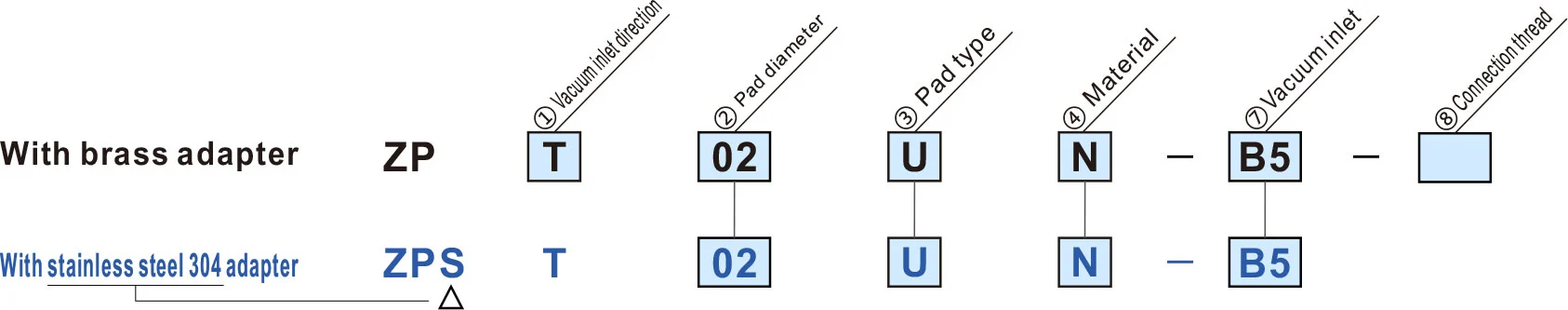

③ Typ podložky
② Průměr podložky (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Plochý typ/Oválný typ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Typ vlnovce | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tenký plochý typ | — | — | — | — | ● | ● | ● | — | — | — |
| ČT | Tenký plochý typ s žebry | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová guma |
Modrý symbol je přizpůsobené modely
| Montážní rozměry adaptéru | |
| Pokud bude adaptér vyrábět zákazník, navrhněte adaptér s rozměry uvedenými vpravo. |
|
| ① Směr vstupu vakua | ⑦ Přívod vakua | ⑧ Připojovací vlákno | |||||||
| T | Vertikální |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Postranní |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Typ průměru podložky (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Plochý typ/Oválný typ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Typ vlnovce | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tenký plochý typ | — | — | — | — | ● | ● | ● | — | — | — |
| ČT | Tenký plochý typ s žebry | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová guma |
Modrý symbol je přizpůsobené modely.
| ⑧ Připojovací vlákno | ||
| Malé vlákno | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Ženské vlákno | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Přívod vakua | |||
| Malé vlákno | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Ženské vlákno | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Upevnění tyčí | U4 | Pro měkké trubky ø4 | M-5AU-4 |
| N4 | Pro nylonové hadice ø4 | M-5AN-4 | |
| U6 | Pro měkké trubky ø6 | M-5AU-6 | |
| N6 | Pro nylonové hadice ø6 | M-5AN-6 | |
| Jednodotykové uchycení | 04 | ø4 | |
| 06 | ø6 | ||
| ① Směr vstupu vakua | ⑦ Přívod vakua | |||||||||
| T | Vertikální |
|
B3B5U4N4U6N60406 |
|||||||
| R | Postranní |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

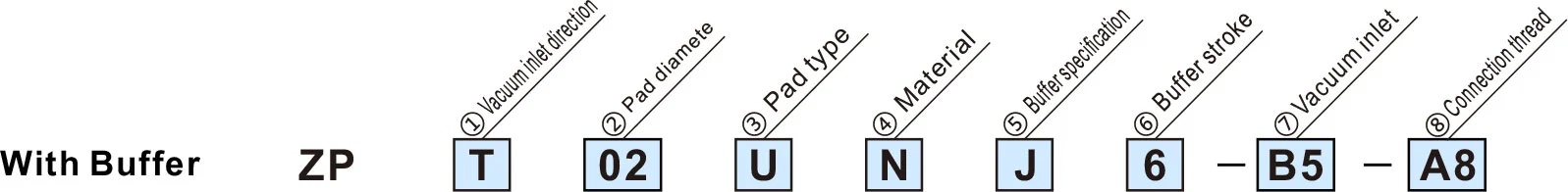

③ Typ podložky
② Průměr podložky (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Plochý typ/Oválný typ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Typ vlnovce | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tenký plochý typ | — | — | — | — | ● | ● | ● | — | — | — |
| ČT | Tenký plochý typ s žebry | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová guma |
Modrý symbol je přizpůsobené modely.
| ⑤ Specifikace vyrovnávací paměti | |
| J | Rotující |
| K | Nerotační |
| JN | Rotující (Bez nárazníkové desky) |
| KN | Nerotační (Bez nárazníkové desky) |
| ⑥ Zdvih vyrovnávací paměti | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Přívod vakua | |||
| Malé vlákno | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Ženské vlákno | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Ozubená montáž | U4 | Pro měkké trubky ø4 | M-5AU-4 |
| N4 | Pro nylonové hadice ø4 | M-5AN-4 | |
| U6 | Pro měkké trubky ø6 | M-5AU-6 | |
| N6 | Pro nylonové hadice ø6 | M-5AN-6 | |
| Jednodotykové uchycení | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Připojovací vlákno | |
| A8 | M8 x 1,0 |
Specifikace
| Pojistný kroužek/ typ podložky | Průměr/rozměry podložky | Aplikace | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Bez pojistného kroužku | Plochý typ (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Pro obrobky s rovným a nedeformovaným povrchem |
| Oválný typ (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Pro obrobky s omezením na adsorpčním povrchu | |
| Tenký plochý typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pro měkké obrobky, jako jsou tenké plechy nebo vinyl. Vrásnění nebo deformace během adsorpce lze omezit. | |
| Tenký plochý typ s žebry (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pro měkké obrobky, jako jsou tenké plechy nebo vinyl. Obrobky lze vyjmout snadno díky žebrům |
|
| Typ vlnovce (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Pro použití tam, kde není místo pro tlumič nebo pro obrobky se šikmými plochami | |
| S pojistným kroužkem | Plochý typ (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pro obrobky s rovným a nedeformovaným povrchem |
| Plochý typ s žebry (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pro obrobky, které se snadno deformují. Obrobky lze snadno vyjmout díky žebrům | |
| Typ vlnovce (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pro použití tam, kde není místo pro tlumič nebo pro obrobky se šikmými plochami | |
| Hluboký typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Pro obrobky se zakřivenými plochami nebo pro kulové obrobky | |
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
