Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).

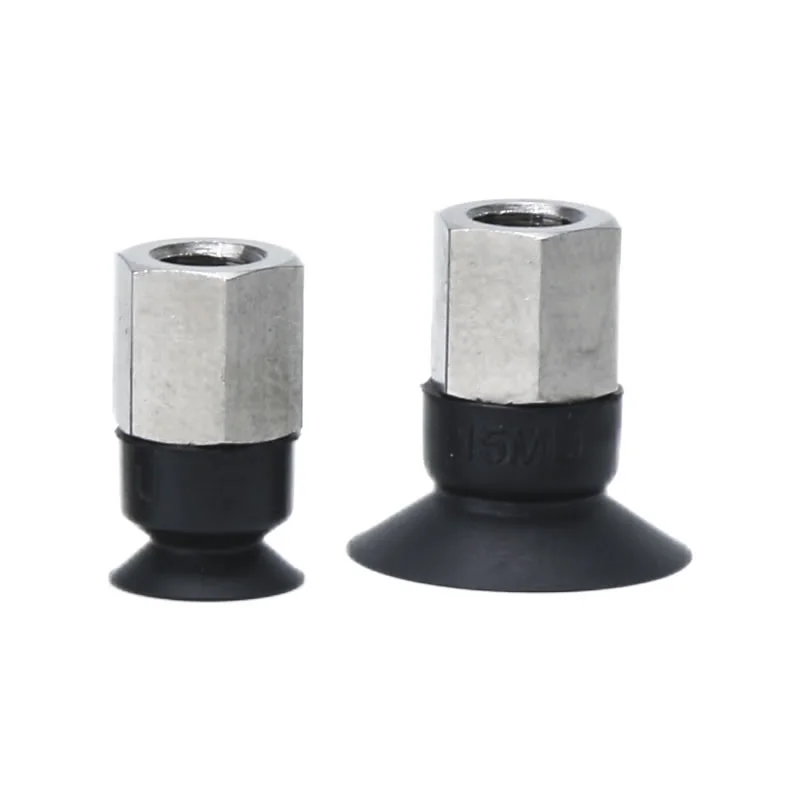

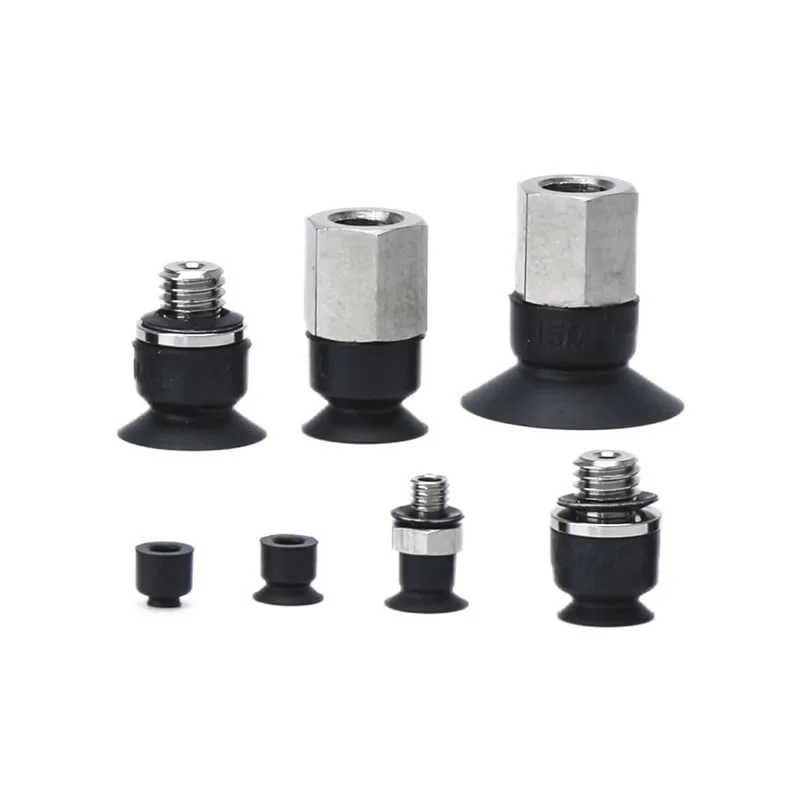

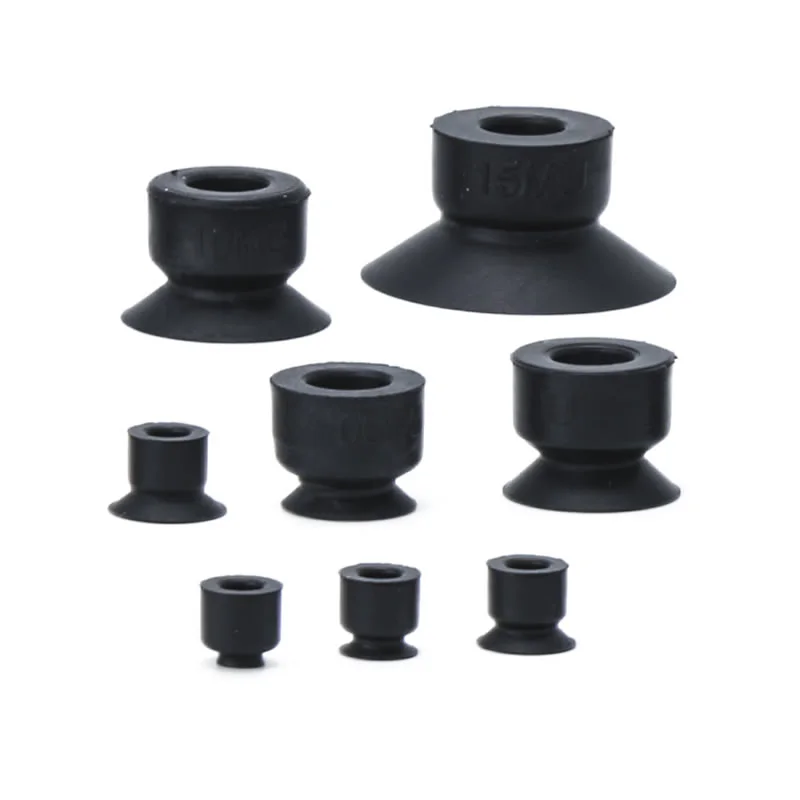

Krátké vakuové přísavky ZP2-MU
Jako přední čínský výrobce naše továrna nabízí přizpůsobené krátké vakuové přísavky ZP2-MU (ø2-15mm). S nízkým profilem pro stísněné prostory a antistatickým silikonem. S využitím dovážených silikonových, NBR a antistatických materiálů v kombinaci s celonerezovými součástmi je tento produkt vhodný pro použití v průmyslu lithiových baterií a polovodičů.
Klikněte a spusťte výběr
》Zpět na informace o produktu
Krátké vakuové přísavky ZP2-EU
Jednotka vakuové podložky řady ZP2
Řada ZP2-T s adaptérem krátké vakuové podložky
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Krátké vakuové přísavky ZP2-MU jsou navrženy s kompaktní konstrukcí a poskytují stabilní a spolehlivou adsorpci.
Vlastnosti produktu:
Tato nízkoprofilová přísavka je ideální pro instalace s omezeným prostorem. Jeho plochá kontaktní plocha zajišťuje těsné uchycení k obrobku, zajišťuje konzistentní sání a zároveň minimalizuje deformace, takže se dobře hodí pro úkoly s přesnou manipulací. Vybrané modely nabízejí antistatické vlastnosti, splňující požadavky citlivých prostředí, jako je výroba elektroniky.
Specifikace:
K dispozici v široké škále malých průměrů, včetně φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 a φ15, vhodné pro manipulaci s malými a lehkými součástmi.
Materiály:
Možnosti zahrnují NBR (nitrilový kaučuk), importovaný silikon a antistatický silikon, což umožňuje flexibilní výběr na základě teploty, odolnosti proti opotřebení a potřeb elektrostatické ochrany.
Možnosti připojení:

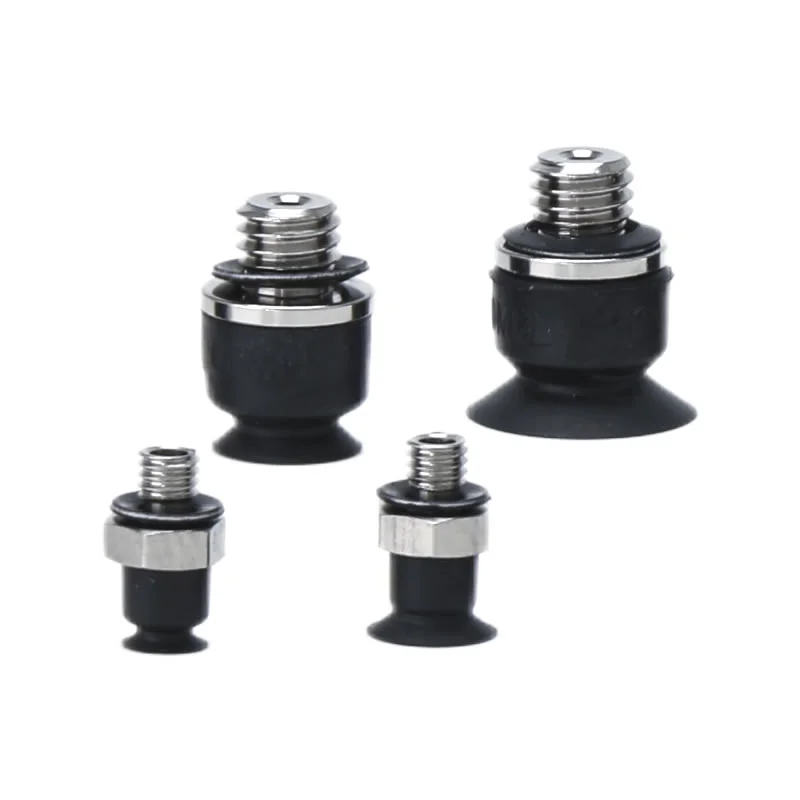

Krátké vakuové přísavky ZP2-MU podporují různé montážní konfigurace, včetně vnějších závitů (A3) a vnitřních závitů (B5), což zajišťuje snadnou integraci do široké škály systémů zařízení.
FAQ
Jaký je typ "MU" v ZP2?
Typ „MU“ označuje mini, ultrakompaktní (mikro) design v rámci řady ZP2.
Velmi malé průměry (φ2–φ15) pro přesnou manipulaci
Nízkoprofilová konstrukce pro stísněné instalační prostory
Optimalizováno pro lehké, malé obrobky
Commaelec vyrábí krátké vakuové přísavky ZP2-MU se stabilní rozměrovou přesností, zajišťující konzistentní výkon ve vysoce přesných systémech.
Jaké jsou klíčové výhody ZP2-MU?
Kompaktní velikost: ideální pro husté uspořádání a omezený prostor
Stabilní adsorpce: plochý design zajišťuje spolehlivé utěsnění malých dílů
Precizní manipulace: minimalizuje deformaci během uchopení a umístění
Flexibilita materiálu: K dispozici jsou NBR, silikon a antistatické možnosti
Vysoká konzistence: Kontrolovaná výroba Commaelec zajišťuje jednotnou kvalitu při hromadném použití
Jaké jsou aplikace?
Elektronický průmysl: čipy, malé součástky, manipulace s PCB (k dispozici jsou antistatické možnosti)
Přesné montážní linky: malé plastové nebo kovové díly
Automatizace balení: lehké položky a operace s rychlým cyklem
Manipulace s mikrosoučástkami: kde je rozhodující prostor a přesnost

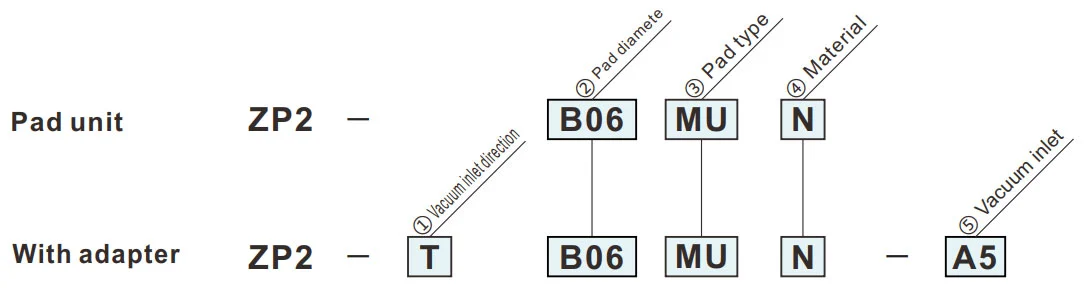

Jak objednat
- Úspora místa ve výškovém směru.
| ①Směr vstupu vakua | |
| T | Vertikální |
| ③Typ podložky | |
| MU | Plochý typ |
|
⑤ Přívod vakua
② Průměr podložky (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (muž) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0,8 (muž) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0,8 (žena) | — | — | — | — | ● | ● | ● | ● |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
Rozměry (mm)
Zelený symbol je přizpůsobené modely.
MU
Plochý typ
| Model | øA | øB | øC | D | øE | z | øG | H | Y | |||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materia |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Model pro referenci: ZP2-B035MUN

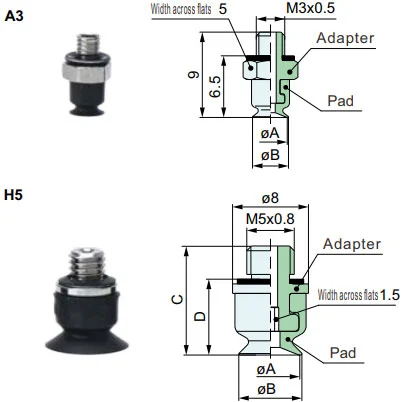

Montážní rozměry adaptéru
Použitelná podložka: B02MU/B035MU/B04MU/B05MU
Použitelná podložka: B06MU/B08MU/B10MU/B15MU
ZP2-T
Vertikální
A3, H5
| Model | øA | øB | C | D | Adaptér | |||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Vakuum vtok |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Model pro referenci: ZP2-TB10MUGS-H5
ZP2-T
Vertikální
B5
| Model | øA | øB | C | D | Adaptér | |||||
|
① Vakuum vstupní směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Vakuum vtok |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Model pro referenci: ZP2-TB10MUGS-B5
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
