Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).

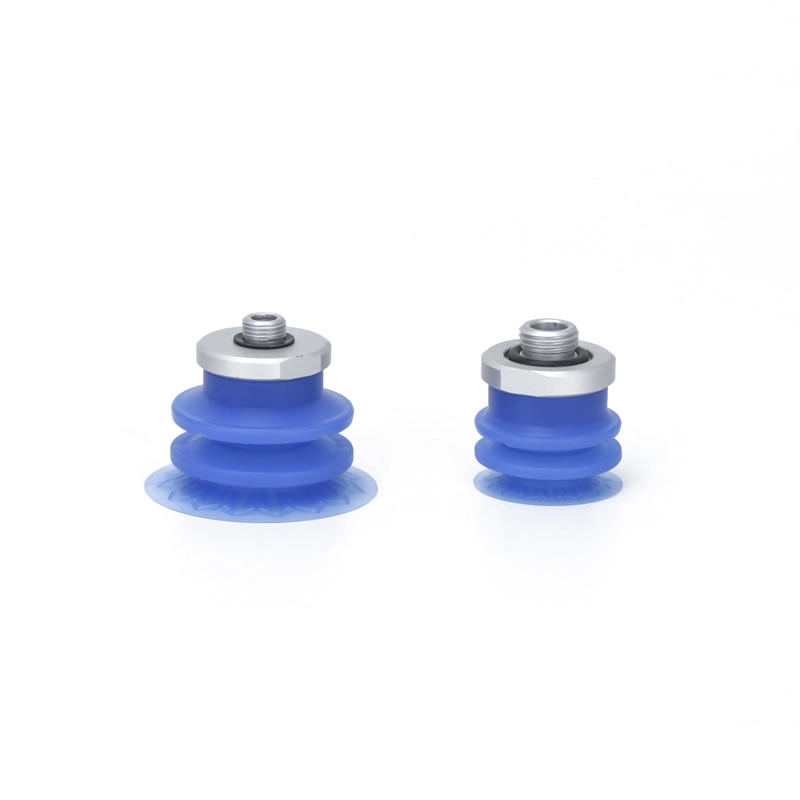

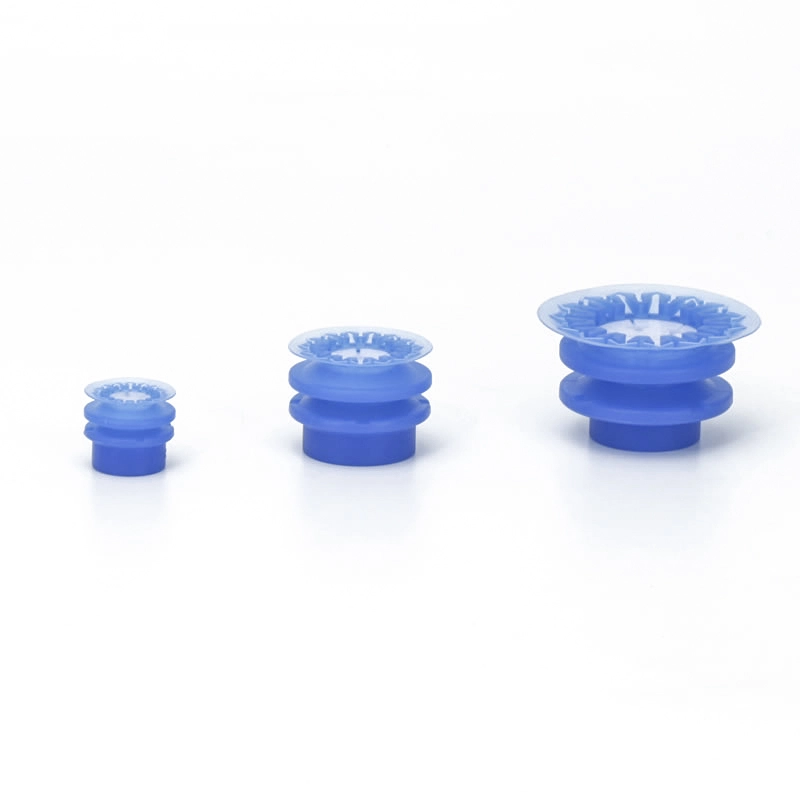

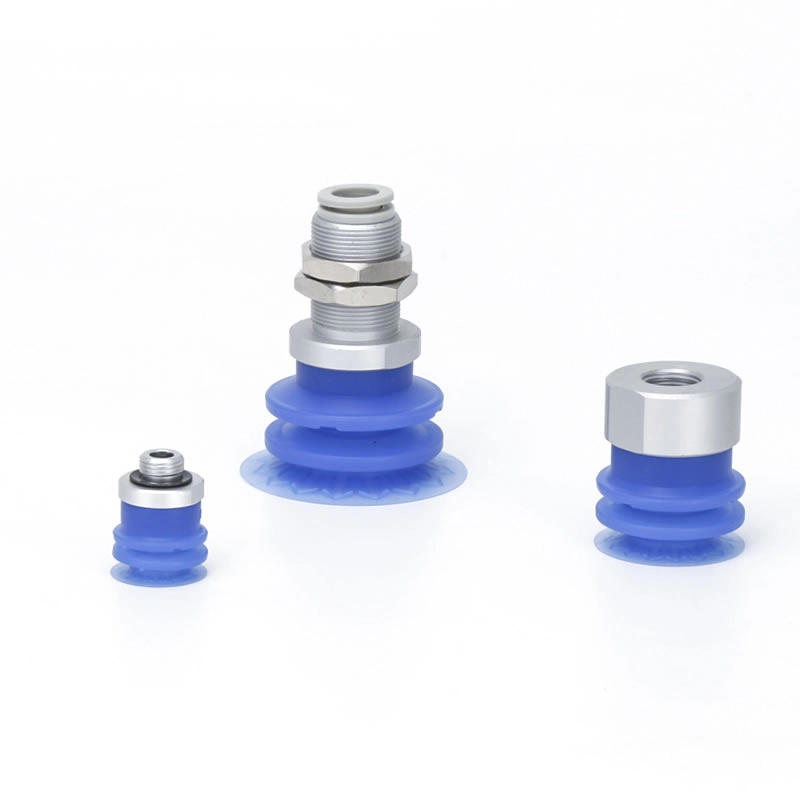

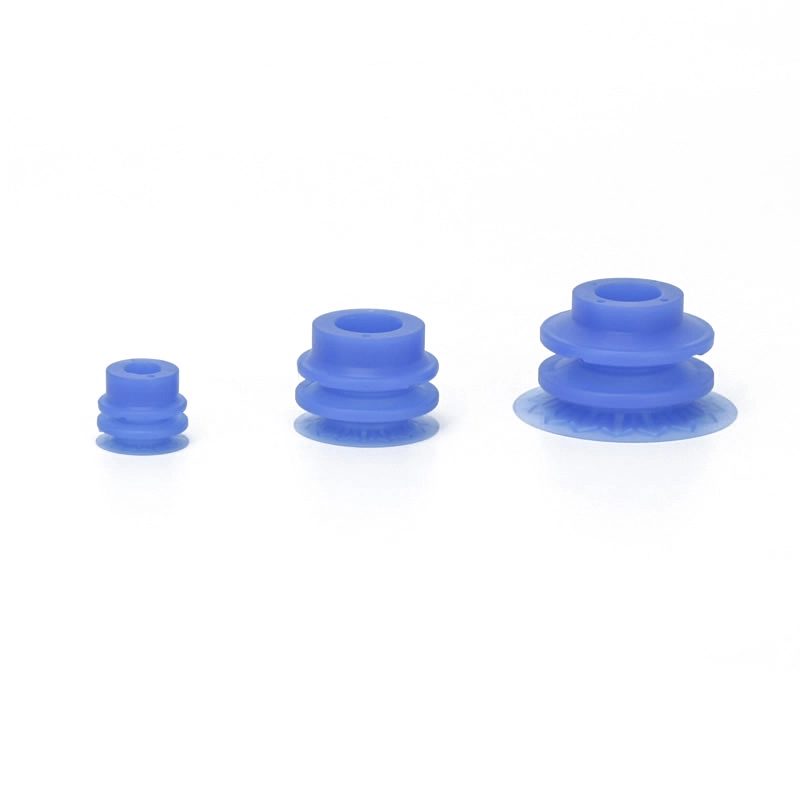

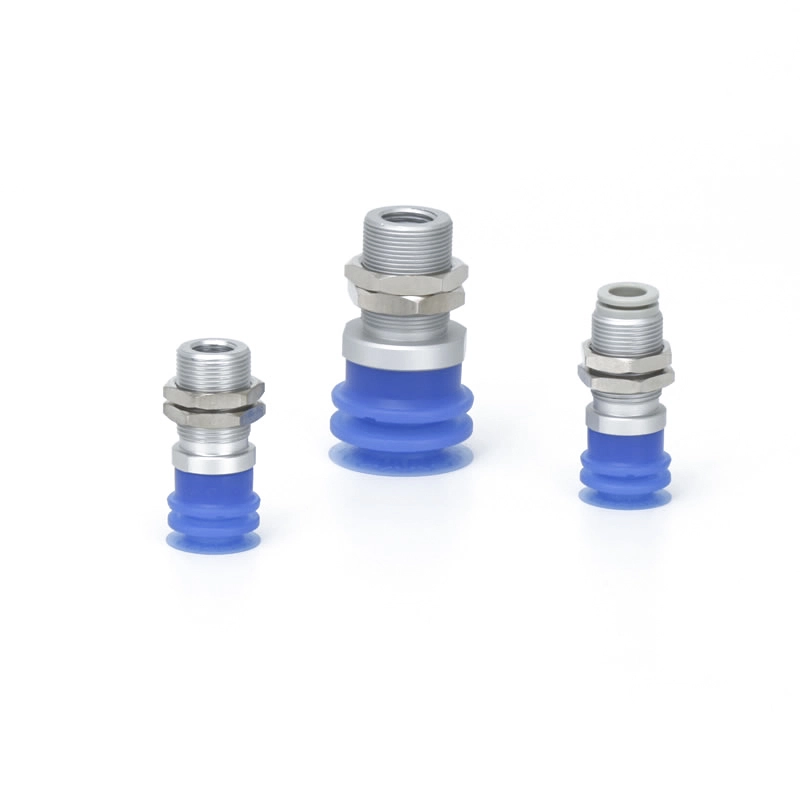

Měchové 2,5-stupňové vakuové přísavky ZP3P-JT
Pro měchové 2,5stupňové vakuové přísavky ZP3P-JT se specializují na vysoce přesnou manipulaci s tenkými, flexibilními a snadno deformovatelnými materiály. Jsou široce používány v automatických balicích linkách pro potravinářské, lékařské a spotřební zboží, které umožňují stabilní uchopení fóliových sáčků, plastových fólií a měkkých obalů. S flexibilním těsnicím břitem a hygienickými silikonovými materiály zajišťují konzistentní přilnavost, snižují deformaci a podporují čistý a efektivní provoz v prostředích vysokorychlostní automatizace.
Klikněte a spusťte výběr
》Zpět na informace o produktu
Měchové 2,5-stupňové vakuové přísavky ZP3P-JT
2,5stupňová vakuová podložka řady ZP3P
Řada ZP3P-T s měchovým adaptérem 2,5-stupňové vakuové podložky
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Klíčové výhody vlnovcových 2,5stupňových vakuových přísavek ZP3P-JT
Optimální přizpůsobení a flexibilita:Měchovitá struktura a flexibilní sukně se přizpůsobí nerovným nebo zakřiveným povrchům fólie a zajišťují bezpečné uchopení.
Vynikající tlumící účinek:Konstrukce harmoniky absorbuje vibrace během vysokorychlostních operací a snižuje deformaci filmu.
Výšková kompenzace:Vícestupňové vrstvy umožňují manipulaci s fóliemi různé tloušťky bez ztráty sání.
Snížené poškození/označení:Měkký silikon a specializované sukně chrání choulostivé obaly a zabraňují vráskám, slzám nebo otiskům.
Všestranná manipulace s materiálem:Vhodné pro potravinářské, lékařské a kosmetické obalové fólie, stejně jako tenké plastové a etylenové fólie.
Zjednodušený design:Jednovrstvé nebo vícevrstvé konfigurace podporují snadnou instalaci a integraci do automatizovaných systémů pick-and-place.
FAQ
K čemu slouží řada ZP3P-JT?
Měchové 2,5stupňové vakuové přísavky ZP3P-JT se používají pro manipulaci s flexibilními fóliemi a tenkými, deformovatelnými materiály. Jsou široce používány v potravinářských a lékařských obalech, včetně nápojových sáčků, práškových sáčků a farmaceutických obalů, stejně jako v logistickém třídění a automatizovaném zpracování filmů.
Existuje možnost snížit deformaci vaku?
Ano, flexibilní těsnící lem a optimalizovaná struktura žeber pomáhají rovnoměrně rozložit tlak
Minimalizuje mačkání, prosakování a deformaci během manipulace
Jaké jsou klíčové vlastnosti přísavky ZP3P-JT?
Měchové 2,5stupňové vakuové přísavky ZP3P-JT se vyznačují 2,5stupňovou vlnovcovou strukturou, která nabízí kombinaci flexibility a schopností tlumení nárazů. Jeho sukně obsahuje zesílený žebrový design, který účinně zvyšuje těsnicí výkon a stabilitu. Plochý sací povrch zajišťuje bezpečné uchopení tenkovrstvých materiálů, zatímco jednotka podporuje zrychlení až 4G, čímž účinně potlačuje vibrace a deformace.
Jsou vhodné pro vysokorychlostní aplikace?
Ano, navrženo pro vysokorychlostní automatizované výrobní linky
Stabilní výkon při rychlém zrychlení/zpomalení (až 4G)
Ideální pro rychlé vychystávání a balení

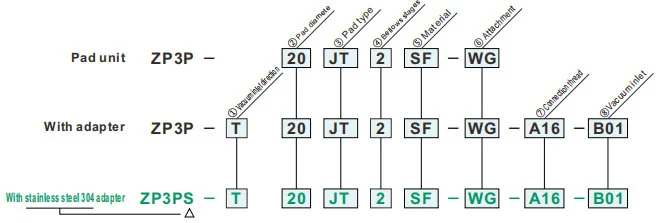

Jak objednat
- Pro adsorpční přenos obrobků s flexibilním obalem z měkké fólie
- Sukně z tenké fólie a speciálně tvarovaná žebra
- Plochý nástavec pro redukci vrásek
- Modrá podložka, snadno odlišitelná podtlaková podložka podle barvy během kontroly kontaminace
Specifikace
| Rozsah provozních teplot | -30 ~ 90 ℃ | |
| Podložka | Materiál | Silikonová guma |
| Barva | Modrý | |
| Tvrdost (Shore A: ± 5°) | A40/S | |
| Příloha | Materiál | Syntetická pryskyřice / Nerezová ocel |
| Barva | Bílý | |
| ①Směr vstupu vakua | |
| T | Vertikální |
| ②Průměr podložky (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Typ podložky | |
| JT | Typ vlnovce |
| ④ Měchové stupně | |
| 2 | 2,5-stupňový |
| ⑤Materiál | |
| SF | Silikonová guma |
| ⑥Příloha | |
| Nula | Bez přílohy |
| W | Uchycení s velkým otvorem |
| WF | Plochý nástavec |
| WM | Síťový nástavec |
| WG | Porézní uchycení |
| ⑦ Připojovací závit | ⑧Přívod vakua | Průměr podložky | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Nula | - | Samec vlákno |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Žena vlákno |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Samec vlákno |
A16 | M16 x 1,0 | Žena vlákno |
B01 | Rc1/8 | ● | - |
| Jedním dotykem kování |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x 1,0 | Žena vlákno |
B02 | 8 mm | - | ● | |
| Jedním dotykem kování |
10 | 10 mm | - | ● | |||
| Příloha | W | WF | WM | WG | |
| Část obrázku |
|
|
|
|
|
| Popis | Rozšířená velikost otvoru pro zajištění průtoku sání Kompatibilní s vakuovými pumpami |
Pro redukci vrásek Pro tenké obrobky s malou deformací Sací otvor je utěsněn plochým povrchem pro potlačení sání obrobku Omezuje pohyb obruby a snižuje poškození obrobku |
Zabraňuje pronikání cizích látek do potrubí Snadná kontrola ucpání a snadné čištění Snížená frekvence výměny vložky sacího filtru | - | |
| Číslo dílu | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
