Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).
Pro filmové adsorpční vakuové přísavky ZP3P-PT
Pro adsorpci fólie Vakuové přísavky ZP3P-PT jsou určeny pro manipulaci s flexibilními fóliemi a tenkými materiály v automatizovaných systémech. Ideální pro potravinářské a lékařské obaly, zajišťují nemačkavé a nepropustné uchycení sáčků a fólií. Díky silikonu FDA, flexibilním těsnicím lemům a silné přilnavosti podporují přesnou manipulaci v balicích linkách, logistice a v odvětvích kritických z hlediska hygieny.
Klikněte a spusťte výběr
》Zpět na informace o produktu

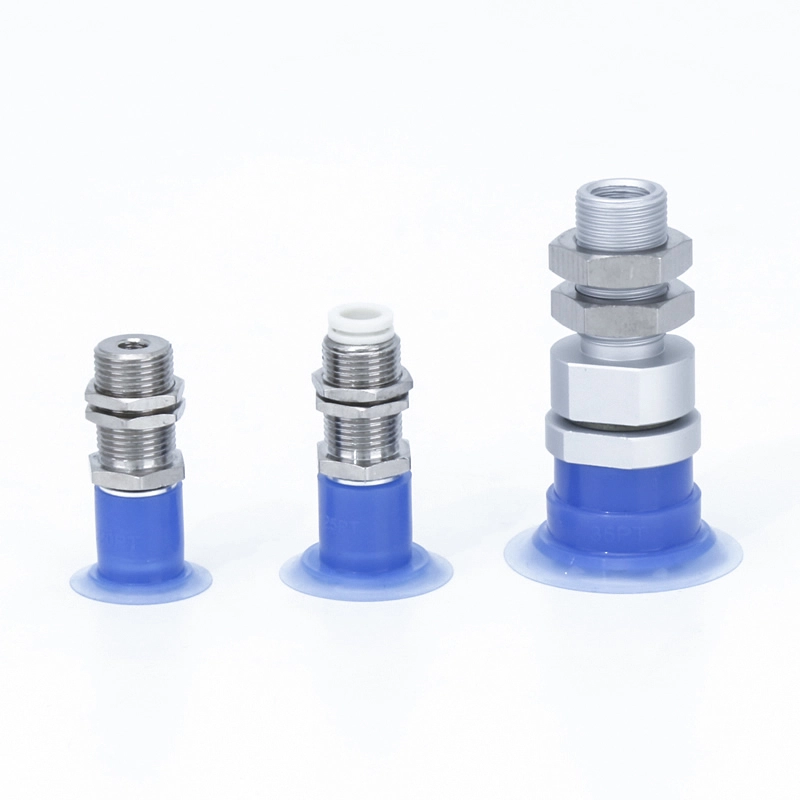

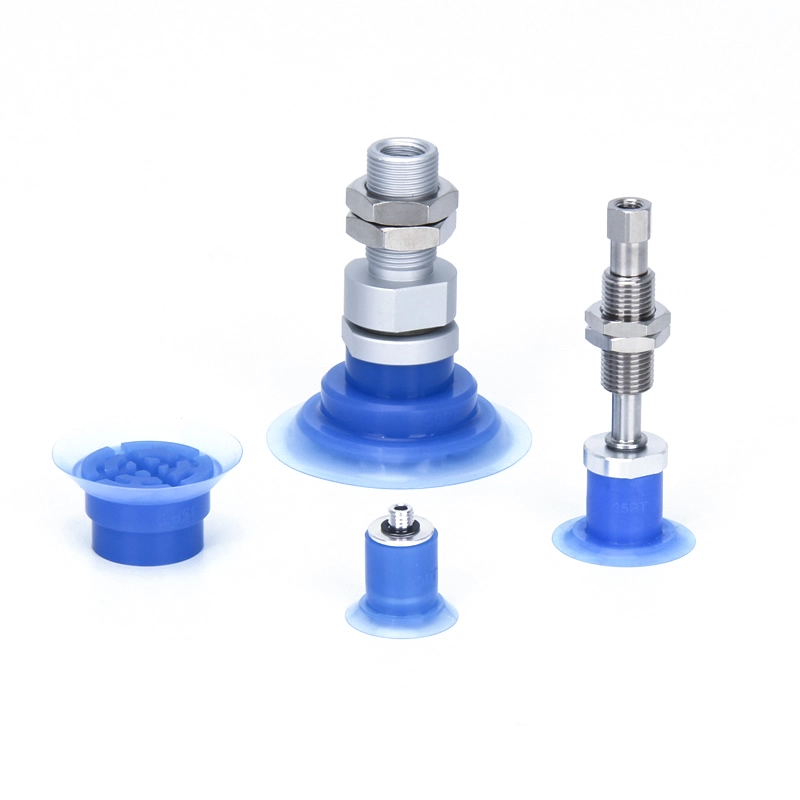

Pro filmové adsorpční vakuové přísavky ZP3P-PT

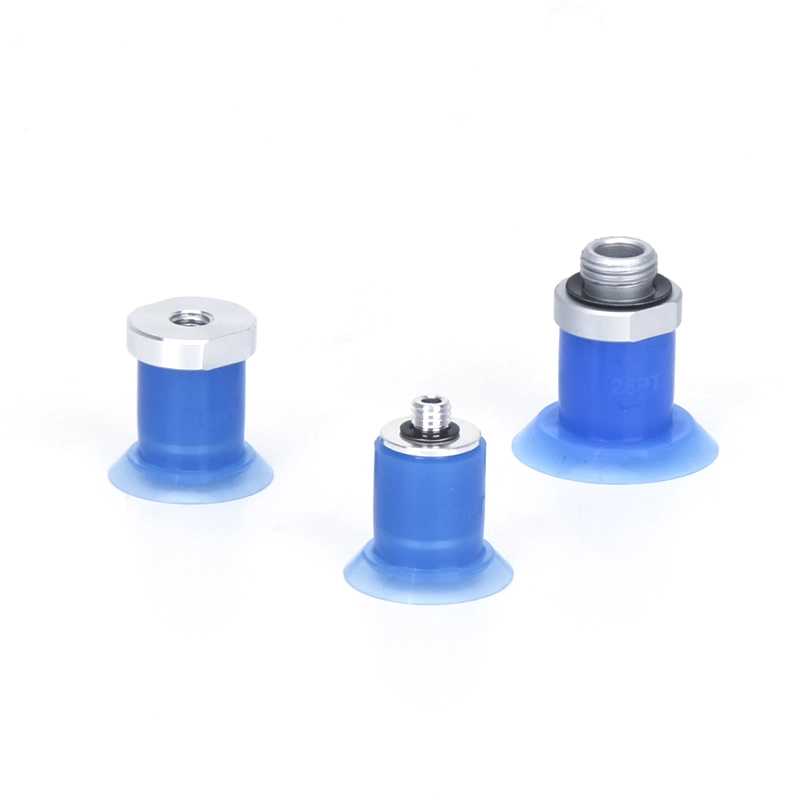

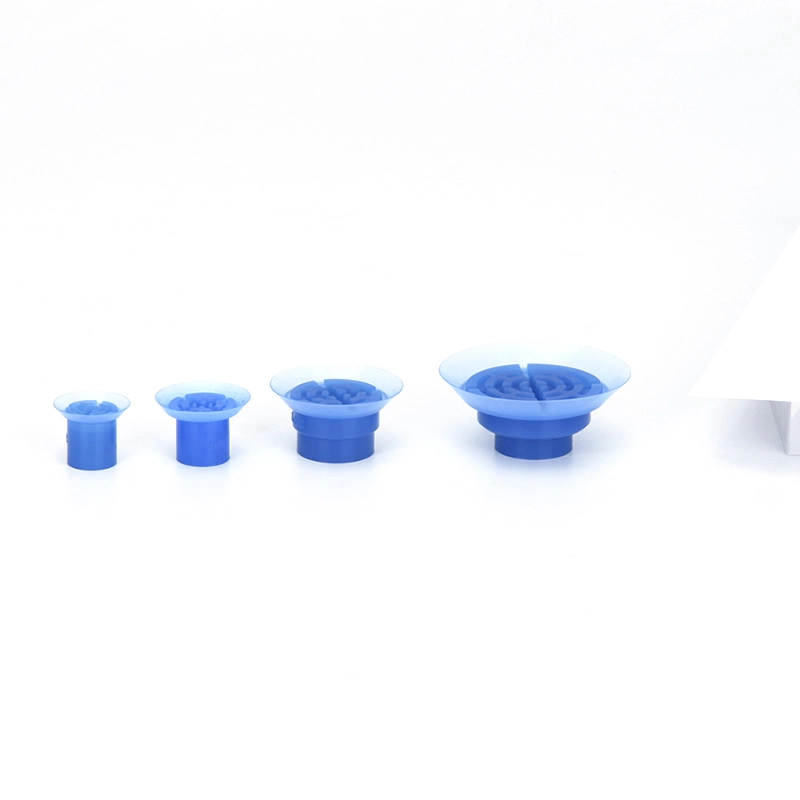

Jednotka vakuové podložky řady ZP3P
Řada ZP3P-T s adaptérem vakuových podložek

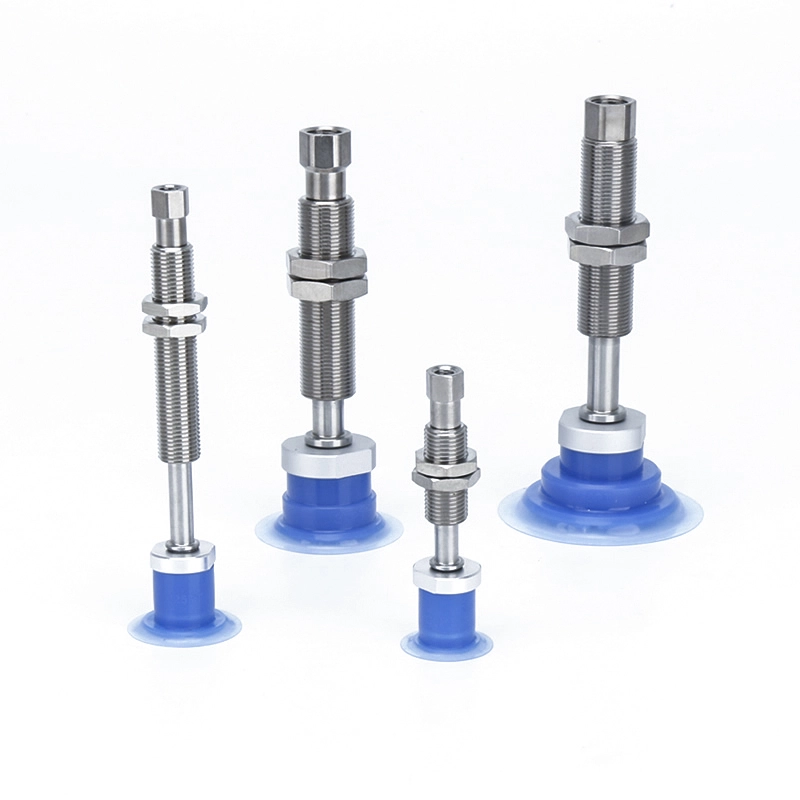

Řada ZP3P-T s vyrovnávacími vakuovými podložkami
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Aplikace vakuových přísavek pro adsorpci filmu ZP3P-PT
Potravinářské a lékařské obaly
Určeno pro manipulaci s tekutými a práškovými obaly
Vhodné pro nápojové sáčky, omáčky, sáčky na sušené mléko a sáčky na mouku
Speciální těsnící lem zajišťuje pevné přilnutí bez vrásek nebo prosakování
Lékařské obalové řešení
Používá silikonové materiály třídy FDA pro vysoké hygienické požadavky
Ideální pro infuzní vaky a farmaceutické plastové obaly
Podporuje automatizované procesy třídění a balení
Zpracování tenkého filmu a flexibilního materiálu
Zvládne přilnavou fólii, fólii na balení potravin a nafukovací vaky
Umožňuje operace, jako je otevírání sáčku, balení fólie a přenos
Flexibilní okraj sukně zajišťuje stabilní utěsnění na měkkých površích
Klíčové vlastnosti vakuových přísavek pro adsorpci fólie ZP3P-PT
Optimalizováno pro flexibilní materiály
Určeno pro tenké filmy a deformovatelné obrobky
Udržuje stabilní sání i na lehkých, měkkých materiálech
Vylepšený výkon těsnění
Speciální struktura sukně zlepšuje vzduchotěsnost a stabilitu kontaktu
Snižuje únik podtlaku během vysokorychlostní automatizace
Možnosti hygienického materiálu
Modrý silikonový materiál podporuje detekci kontaminace
Vhodné pro potravinářský, kosmetický a farmaceutický průmysl
Průmyslová kompatibilita
Vakuové přísavky pro adsorpci filmu ZP3P-PT jsou kompatibilní s:
Automatizované balicí linky
Logistické systémy třídění (např. manipulace s kurýrními taškami)
E-commerce automatizace skladu
Procesy balení elektronických součástek
Jsou zvláště účinné pro vysoce přesné systémy pick-and-place manipulující s tenkými, flexibilními materiály.
Další výhody
Vhodné pro etylenové fólie, plastové fólie a flexibilní obalové materiály
Podporuje lehkou průmyslovou automatizaci s přísnými hygienickými požadavky
Zajišťuje bezpečnou manipulaci bez poškození nebo deformace obrobku

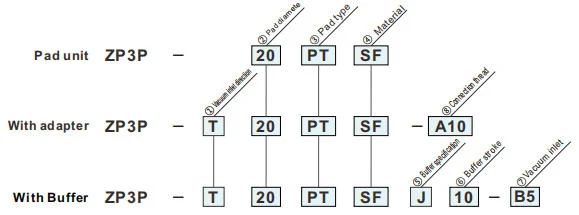

Jak objednat
- Dobré pro aplikace na balení fólií
- Modrá podložka
- Snížený únik
- Redukce vrásek vytvořených na tenkých obrobcích (film, vinyl atd.) během adsorpce
| ①Směr vstupu vakua | |
| T | Vertikální |
| ②Průměr podložky (mm) | |
| 15 | ø15 |
| 20 | ø20 |
| 25 | ø25 |
| 35 | ø35 |
| 50 | ø50 |
| ③Typ podložky | |
| PT | Typ tenké sukně |
| ④Materiál | |
| SF | Silikonová guma |
| ⑤ Specifikace vyrovnávací paměti | |
| J | Rotující |
| K | Nerotační |
| ⑥Zdvih vyrovnávací paměti | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑦ Přívod vakua | ø20,ø25 | ø35,ø50 | ||
| Ženské vlákno | B5 | M5×0,8 | ● | ● |
| B01 | Rc1/8 | 一 | ● | |
| Jednodotyková montáž | 04 | ø4 | ● | 一 |
| 06 | ø6 | ● | ● | |
| 08 | ø8 | 一 | ● | |
| Ozubená montáž | N4 | Nylonová hadice ø4 | ● | 一 |
| U4 | Měkké trubky ø4 | ● | 一 | |
| N6 | Nylonová hadice ø6 | ● | ● | |
| U6 | Měkké trubky ø6 | ● | ● | |
| ⑧Připojovací vlákno | ø20,ø25 | Ø35,ř50 | ||
| Vnější závit | A5 | M5x0,8 | ● | — |
| A10 | M10x1 | 一 | ● | |
| A12 | M12x1,75 | 一 | ● | |
| AG1 | G1/8 | ● | ● | |
| AG2 | G1/4 | 一 | ● | |
| AG3 | G3/8 | 一 | ● | |
| Ženské vlákno | B5 | M5x0,8 | ● | 一 |
| B8 | M8x1,25 | 一 | ● | |
| Vnější závit | A12-B5 | M12x1 | ● | 一 |
| A12-06 | M12x1 | ● | 一 | |
| AL14 | M14×1 | 一 | ● | |
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
Instalační manuál
PDF ke stažení
Varování + Upozornění （Přečtěte si před použitím）
PDF ke stažení
