Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).
Tenké ploché vakuové přísavky ZP2
Jako přední čínský výrobce naše továrna nabízí přizpůsobené tenké ploché vakuové přísavky ZP2 (ø10-30mm). Řešení Commaelec s drážkovanou strukturou „MT“ zabraňuje deformaci filmů a tenkých plechů. Máme skladem NBR a vodivý silikon, přičemž díly z nerezové oceli jsou k dispozici pro průmysl lithiových baterií.
Klikněte a spusťte výběr
》Zpět na informace o produktu

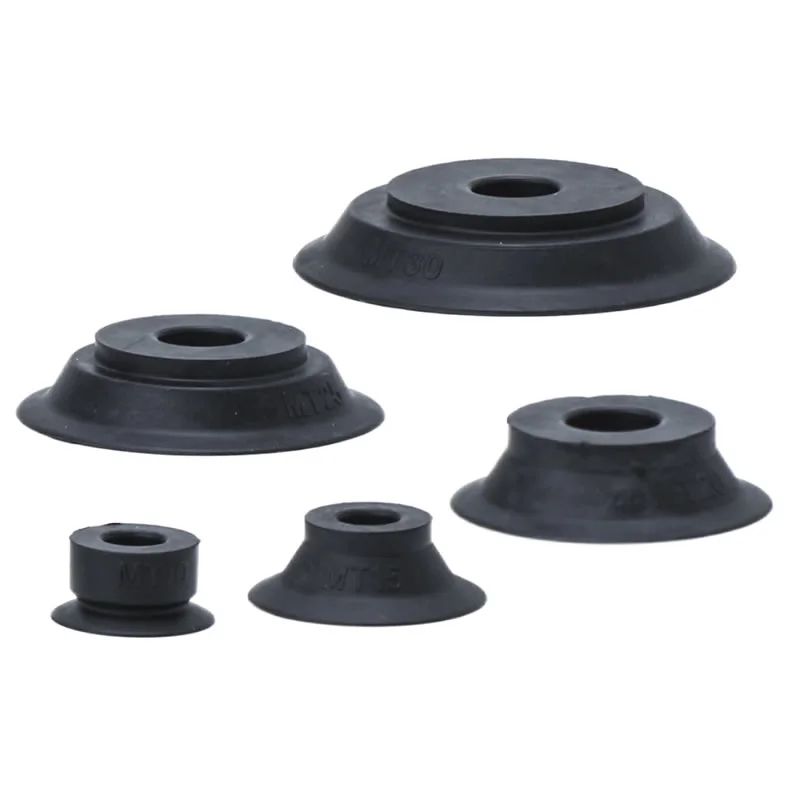

Tenké ploché vakuové přísavky ZP2
Jednotka tenké ploché vakuové podložky řady ZP2

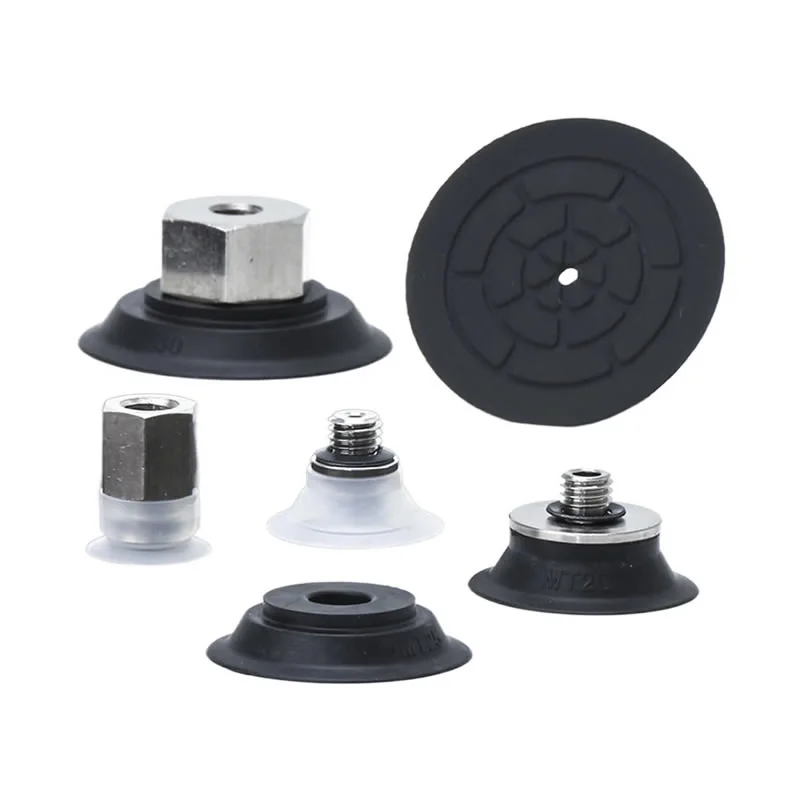

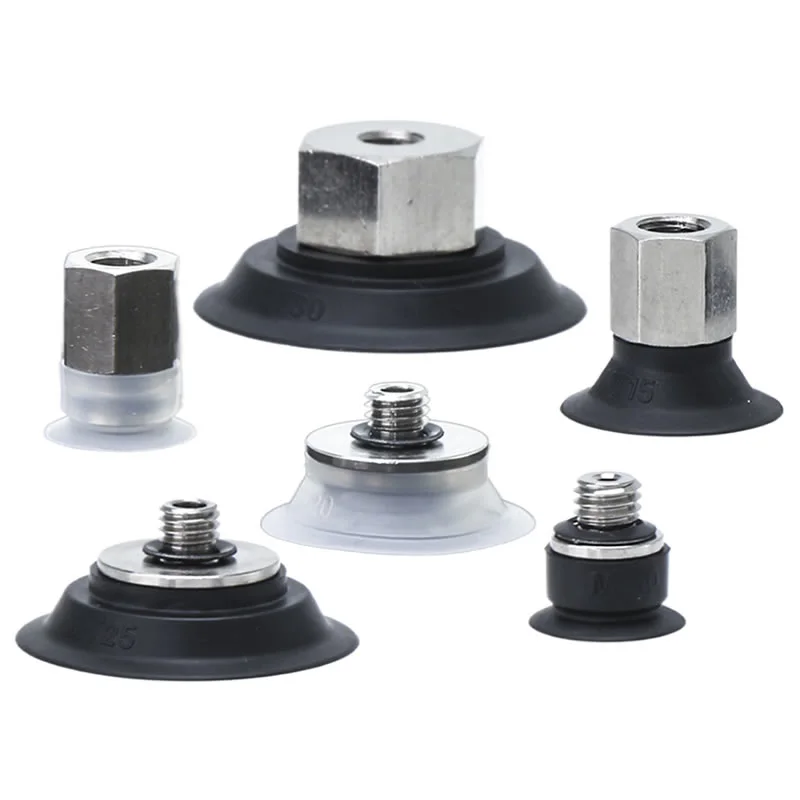

Řada ZP2-T s tenkou plochou vakuovou podložkou adaptéru
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Tenké ploché vakuové přísavky ZP2 jsou přesné součásti v pneumatických uchopovacích systémech, speciálně navržené pro manipulaci s tenkými a snadno deformovatelnými obrobky. V průmyslových specifikacích obvykle nesou strukturální kód "MT", což znamená začlenění specializovaného drážkovaného designu do jejich vnitřní struktury.
Vlastnosti produktu:Tato přísavka účinně zabraňuje deformaci plochých obrobků během adsorpce, takže je ideální pro tenké plechy, filmy a další snadno deformovatelné materiály.
Specifikace:Přísavka je k dispozici v různých průměrech, včetně φ10, φ15, φ20, φ25 a φ30.
Materiály přísavek:Mezi běžné možnosti patří NNBR (nitrilový kaučuk) a GS (vodivý silikonový kaučuk), přičemž každý materiál je přizpůsoben specifickým pracovním prostředím a požadavkům na součástky.
Oblasti aplikace:Tenké ploché vakuové přísavky ZP2 jsou široce používány ve výrobě, automatizovaných výrobních linkách, robotice a logistice atd. Lze je použít k přenášení lehkých nebo středně těžkých plochých předmětů, jako je sklo, plast a kov.
FAQ
Jaké materiály jsou k dispozici a jaké jsou jejich rozdíly?
Tenké ploché vakuové přísavky ZP2 jsou k dispozici v několika materiálech, aby odpovídaly skutečným pracovním podmínkám:
NBR: nákladově efektivní, dobrá odolnost proti opotřebení pro všeobecné použití
Silikon: vynikající tepelná odolnost a nezanechává stopy, ideální pro citlivé povrchy
PU (polyuretan): vysoká odolnost pro vysokocyklové operace
FKM (Fluororubber): silná chemická a olejová odolnost
EPR: vhodné pro specifické požadavky na životní prostředí
Commaelec zajišťuje stálou kvalitu materiálu a podporuje přizpůsobení pro speciální aplikace (např. antistatické).
Pro jaké obrobky jsou tenké ploché přísavky nejvhodnější?
Hladké, rovné povrchy, jako jsou plechy, sklo, plastové panely
Tenké nebo lehké obrobky vyžadující stabilní, rovnoměrný kontakt
Aplikace, kde je potřeba minimální deformace a přesné polohování
Tenký plochý design zvyšuje kontaktní plochu, zlepšuje těsnění a snižuje únik vzduchu.
Jaký je rozsah teplotní odolnosti?
Typické rozsahy (v závislosti na materiálu):
NBR: -10 °C až 80 °C
Silikon: -40°C až 200°C
PU: -20°C až 80°C
FKM: do ~200°C se silnou chemickou stabilitou
Commaelec může doporučit vhodné materiály na základě vaší skutečné teploty a prostředí.
Lze je použít s vertikálním nebo horizontálním vstupem vakua?
Ano. Tenké ploché vakuové přísavky ZP2 podporují flexibilní instalaci:
Vertikální vakuový vstup (standardně pro kompaktní sestavy)
Horizontální/boční vstup pro systémy s omezeným prostorem
Kompatibilní s adaptéry a držáky nárazníků
Commaelec poskytuje více možností připojení, aby vyhovovaly různým uspořádáním zařízení.
Jak je správně udržovat, abyste prodloužili životnost?
Pravidelně kontrolujte opotřebení, praskliny nebo deformace těsnicího břitu
Udržujte povrchy čisté, aby prach neovlivňoval těsnicí výkon
Vyhněte se nadměrnému podtlaku nebo nesprávnému vyrovnání
Ke snížení dopadu při vysokorychlostních operacích použijte držáky pro ukládání do vyrovnávací paměti
Opotřebované kelímky včas vyměňte, abyste udrželi stabilitu systému

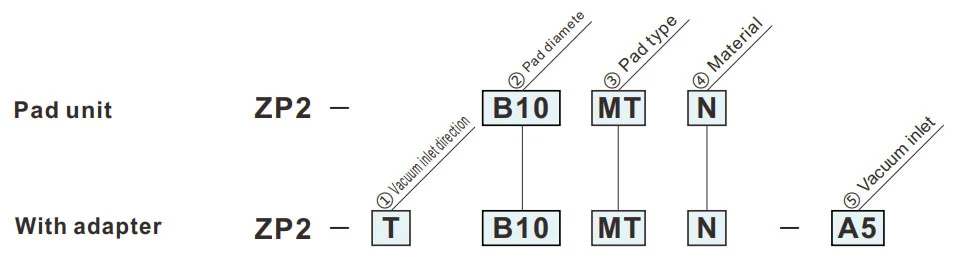

Jak objednat
- Pro adsorpci tenkých desek nebo filmů. Adsorpční plocha s drážkou.
- Deformace plochého povrchu během adsorpce je snížena.
- Není vhodné pro přenášení zatěžovaných obrobků.
- V závislosti na tloušťce plechu se může vytvořit zvrásnění.
- Před použitím potvrďte tloušťku.
| ①Směr vstupu vakua | |
| T | Vertikální |
| ③Typ podložky | |
| MT | Tenký plochý (s drážkou) |
| ②Průměr podložky (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
| ⑤ Přívod vakua | |
| H5 | M5x0,8 (muž) |
| B5 | M5x0,8 (žena) |
Rozměry (mm)
Zelený symbol je přizpůsobené modely.
MT
Tenký plochý (s drážkou)
| Model | øA | øB | øC | øD | øE | |||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Model pro referenci: ZP2-B10MTN
Montážní rozměry adaptéru
Použitelná podložka: B10MT/B15MT
Použitelná podložka: B20MT/B25MT/B30MT
ZP2-T
Vertikální
H5
| Model | øA | øB | øC | D | Adaptér | |||||
|
① Vakuum směr vstupu |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Vakuum vtok |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Model pro referenci: ZP2-TB10MTGS-H5
ZP2-T
Vertikální
B5
| Model | øA | øB | C | Adaptér | |||||
|
① Vakuum vstupní směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Vakuum vtok |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Model pro referenci: ZP2-TB10MTGS-B5
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
Instalační manuál
PDF ke stažení
Varování + Upozornění （Přečtěte si před použitím）
PDF ke stažení
