Vakuové přísavky s vysokou tuhostí kulového kloubu ZP3E
Vakuové přísavky s kulovým kloubem s vysokou tuhostí ZP3E z Číny Commaelec nabízí přizpůsobená řešení pro manipulaci s těžkým nákladem a na velkých plochách. S drážkovaným těsnicím povrchem a designem kulového kloubu zajišťují stabilní přilnavost na nerovných nebo porézních materiálech. Ideální pro sklo, plechy a obaly, poskytují spolehlivý výkon v automatizovaných systémech, který nezanechává stopy.
Klikněte a spusťte výběr
》Zpět na informace o produktu

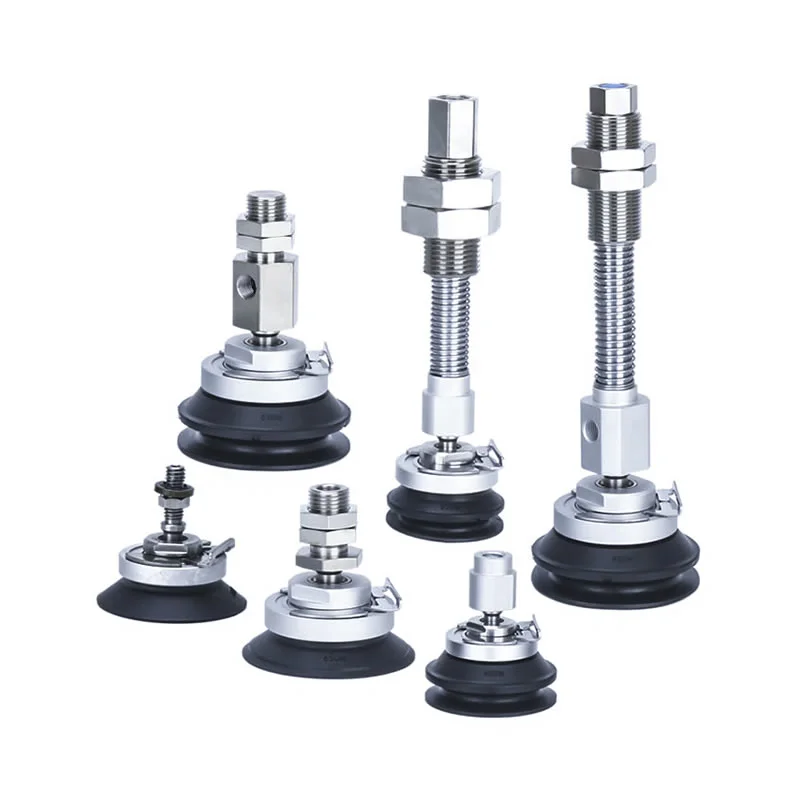

Vakuové přísavky s vysokou tuhostí kulového kloubu ZP3E
Řada ZP3E-TF s adaptérem pro vakuové podložky s vysokou tuhostí kulového kloubu
Řada ZP3E-TF s přísavnými podložkami s vysokou tuhostí kulového kloubu

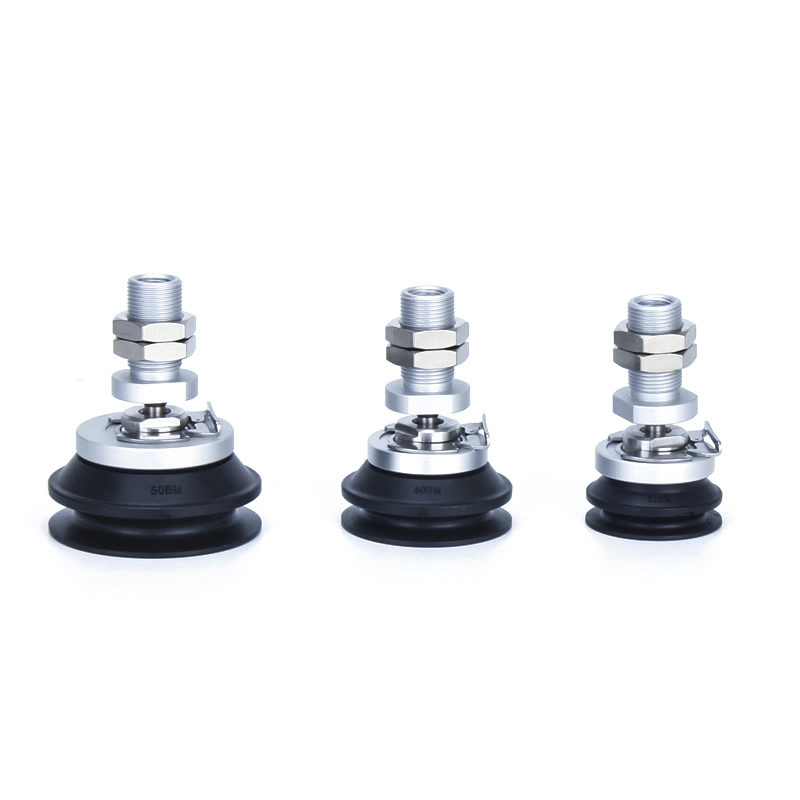

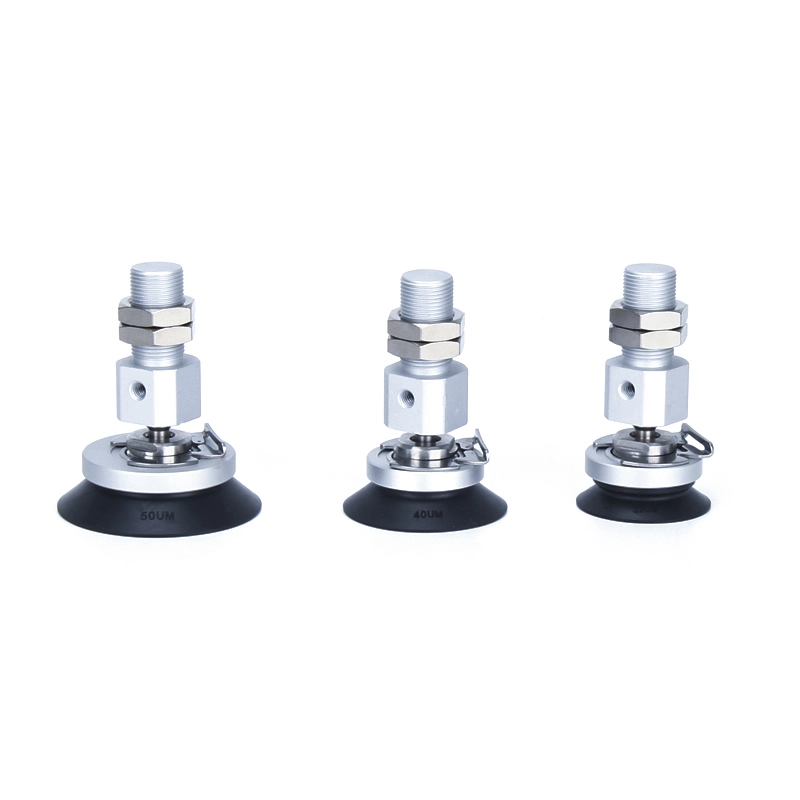

Řada ZP3E-YF s adaptérem pro vakuové podložky s vysokou tuhostí kulového kloubu

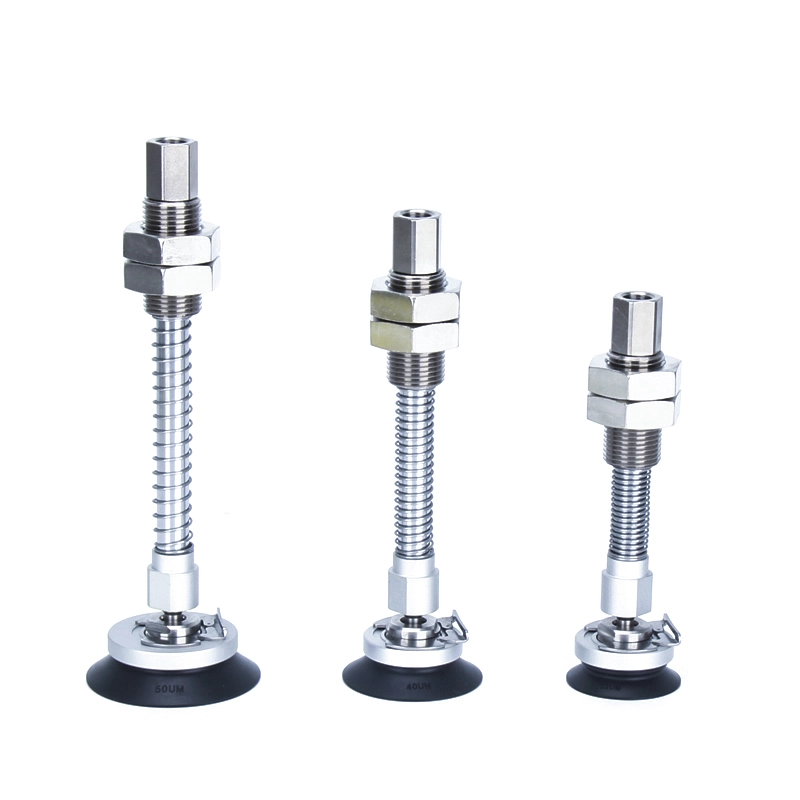

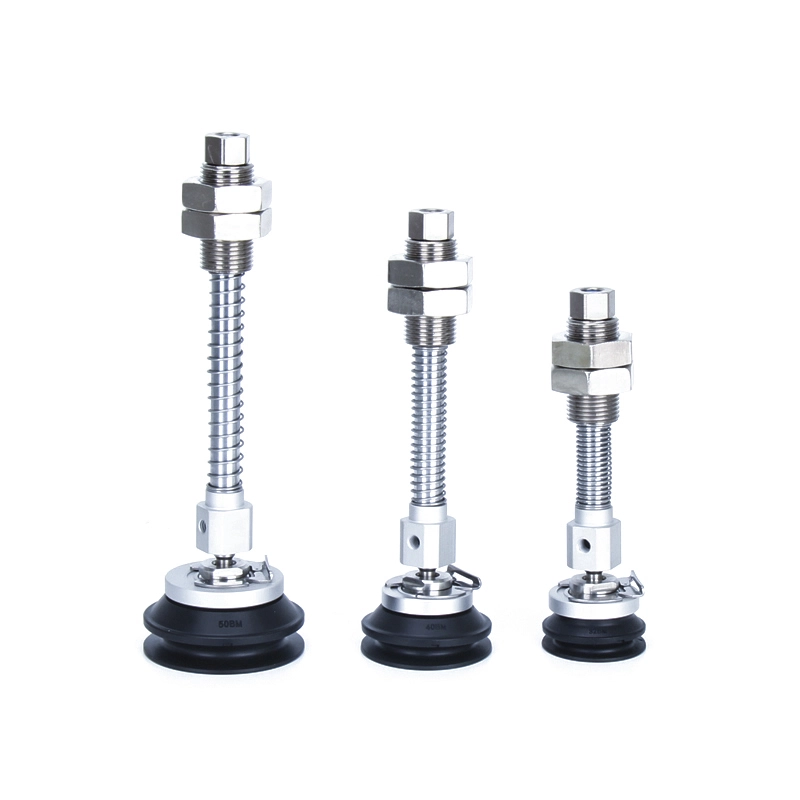

Řada ZP3E-YF s přísavnými podložkami s vysokou tuhostí kulového kloubu
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Vakuové přísavky s vysokou tuhostí kulového kloubu ZP3E jsou průmyslové vakuové přísavky navržené speciálně pro manipulaci s těžkými, velkými nebo nepravidelně povrchovými obrobky v rámci automatizovaných systémů.
Jeho vysoce tuhá struktura zajišťuje stabilní uchopení těžkých materiálů, jako je sklo, plechy a lepenka.
Konstrukce kulového kloubu umožňuje nastavení více úhlů, což umožňuje, aby se kalíšek automaticky přizpůsobil nakloněným nebo nepravidelným povrchům.
Drážkovaný těsnicí povrch zvyšuje schopnost zadržování vakua a zajišťuje efektivní sání i při manipulaci s porézními materiály.
Tato produktová řada je široce využívána v oblastech, jako je robotická automatizace, balení, výroba automobilů a zpracování skla; je zvláště vhodný pro aplikace s extrémně vysokými nároky na uchopovací sílu, stabilitu a flexibilitu.
Klíčové vlastnosti
**Vysoká tuhost a stabilita**
Tato řada speciálně navržená pro těžké a velkoplošné obrobky – jako je sklo, kovové plechy a lepenka – nabízí rozsah průměrů od 32 mm do 125 mm, s možnostmi pro jednovrstvé i dvouvrstvé struktury. Povrch se vyznačuje rýhovanou texturou, která účinně zvyšuje zadržování vakua a zajišťuje stabilitu uchopení i při manipulaci s porézními materiály.
**Funkce kulového kloubu**
Díky integrované struktuře kulového kloubu jednotka umožňuje flexibilní nastavení ve více úhlech. Automaticky kompenzuje nakloněný nebo nerovný povrch obrobku a zajišťuje konzistentní těsnicí výkon a spolehlivou sací sílu během dynamických manipulačních operací.
**Volitelný mechanismus vyrovnávací paměti**
Je možné přidat volitelný nárazníkový mechanismus, který absorbuje nárazové síly vznikající při kontaktu přísavky s obrobkem. To účinně chrání jak tělo přísavky, tak povrchy přesných obrobků před poškozením. V prostředí s vysokou frekvencí cyklování tato funkce pomáhá prodloužit životnost zařízení a zvýšit celkovou odolnost.
**Možnosti materiálu**
Vakuové přísavky s vysokou tuhostí kulového kloubu ZP3E jsou vyrobeny z vysoce kvalitních pryžových a silikonových materiálů, které nabízejí vynikající těsnicí schopnosti a odolnost proti opotřebení. Antistatické materiály jsou k dispozici jako volitelné příslušenství, díky čemuž je jednotka vhodná pro použití ve výrobě elektroniky a v prostředí čistých prostor. Navíc jej lze spárovat s armaturami z nerezové oceli, aby vyhovovaly specifickým aplikačním požadavkům výroby lithium-iontových baterií a náročným průmyslovým podmínkám.
**Odnímatelný design**
Vakuové přísavky s kulovým kloubem s vysokou tuhostí ZP3E s modulární strukturou umožňují snadnou běžnou údržbu a výměnu součástí. To efektivně minimalizuje prostoje a snižuje dlouhodobé provozní náklady. Navíc jeho flexibilní možnosti konfigurace umožňují bezproblémovou integraci do široké škály automatizovaných systémů.

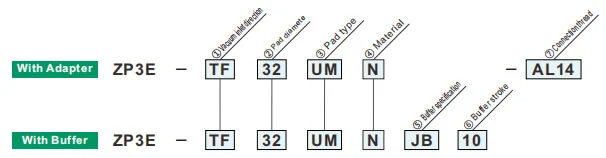

Jak objednat
| ①Směr vstupu vakua | |
| TF | Vertikální |
| YF | Postranní |
| ②Průměr podložky (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Specifikace pufru | |
| JB | Rotační (mosaz, s pouzdrem) |
| JF | Rotační (ocel, s pouzdrem) |
| ③Typ podložky | |
| UM | Plochý typ s drážkou |
| BM | Vlnovcový typ s žebrováním a drážkou |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
| ⑥Zdvih vyrovnávací paměti | |
| 10 | 10 mm |
| 25 | 25 mm |
| 30 | 30 mm |
| 50 | 50 mm |
| 75 | 75 mm |
| 100 | 100 mm |
| ⑦ Přívod vakua | ZP3E-T /Vertikální | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Vnější závit | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x 1,25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x 1,5 | — | ● | — | ● | |
| Žena | B8 | M8 x 1,25 | ● | — | ● | — |
| B12 | M12 x 1,75 | — | ● | — | ● | |
Reaktivní síla pružiny
| Průměr podložky (mm) |
Utahovací moment ±5% [N·m] | Zdvih nárazníku (mm) | Reakční síla pružiny [N] | ||
| Mosaz, s pouzdrem (JB) | Ocel, s pouzdrem (JF) | Při 0 úderu | Na plný zdvih | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
