Vakuový šetřící ventil ZP2Vs
Comma ZP2VS vakuový logický ventil z nerezové oceli — nakupujte velkoobchodně od výrobce za nejlepší cenu. Nerezový logický vakuový ventil Vacuum Saving Valve ZP2Vs umožňuje stabilní manipulaci s více šálky vakua s jedním vakuovým generátorem. Automaticky omezuje proudění vzduchu u nezakrytých šálků, aby se zachovalo vakuum v systému, a zároveň obnovuje plné sání, když je detekován obrobek. Nevyžaduje se žádná kabeláž, přepínání nebo ruční nastavení, s rychlým uvolněním odfouknutí pro efektivní manipulaci.
Klikněte a spusťte výběr
》Zpět na informace o produktu
Vakuový šetřící ventil ZP2Vs
Vakuové úsporné ventily řady ZP2VS
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Comma ZP2VS vakuový logický ventil z nerezové oceli — nakupujte velkoobchodně od výrobce za nejlepší cenu. Tento kompaktní vakuový sekvenční ventil M5 udržuje vakuum v systému, když jeden generátor napájí více přísavek, takže jedna neuchopená nádobka již nemůže snížit úroveň vakua na ostatní. Celonerezová konstrukce SUS304 je ideální pro zóny bez obsahu zinku a mědi v potravinářství, farmacii, elektronice a automatizaci čistých prostor. Tři pevné velikosti otvoru (0,3 / 0,5 / 0,7 mm), vestavěný filtr a čtyři varianty portů pokrývají přísavky až do Ø125 mm – objednejte online nebo požádejte o cenovou nabídku ještě dnes.
Rozložení klíčového slova prvních 100 znaků (pro referenci)
Comma ZP2VS vakuový logický ventil z nerezové oceli — nakupujte nejlépe velkoobchodně od výrobce
- Slovo značky: Comma
- Klíčová slova produktu: ZP2VS, nerezová ocel, vakuový logický ventil
- Slova nákupního chování: nákup, velkoobchod, výrobce, cena
Vacuum Saving Valve ZP2Vs je vakuový logický ventil z nerezové oceli (vakuový omezovač / sekvenční ventil) navržený pro vícenádobkové vakuové manipulační systémy, kde jeden vakuový generátor obsluhuje několik přísavek.
V konvenčních systémech miska, která nedokáže uchopit obrobek, neustále nasává vzduch a stahuje dolů podtlak celého systému, což oslabuje přilnavost na držených částech. ZP2VS to řeší automaticky: když je šálek prázdný, proud vzduchu tlačí ventilový prvek do uzavření a sání prochází pouze pevným otvorem; jakmile se miska utěsní na obrobku, snížený sací tok nechá pružinu otevřít ventilový prvek a obnoví se plný sací tok. Žádné ovládací kabely, žádné přepínání, žádné ruční nastavování při změně obrobků.
Pracovní princip
1. Žádný obrobek (ventil zavřený): Proud vzduchu skrz prázdnou nádobku tlačí pryskyřičný prvek ventilu k uzavření. Sací průtok je omezen na pevný otvor (0,3 / 0,5 / 0,7 mm), takže hrnek nasává pouze malý, definovaný průtok vzduchu a vakuum v systému je zachováno.
1. Obrobek držen (ventil otevřený): Sací průtok prudce klesá, když se miska utěsní; síla pružiny překoná sílu proudění vzduchu a otevře prvek ventilu, čímž se uvolní plný sací tok mezi prvkem a pouzdrem pro maximální přídržnou sílu.
1. Uvolnění odfouknutí: Přívod stlačeného vzduchu stejným portem rychle a pozitivně odfoukne obrobek.
| # | Výhoda | Přínos pro zákazníky |
| 1 | Celonerezové tělo a pružina SUS304 | Schváleno pro aplikace bez obsahu zinku / bez mědi (potraviny, farmacie, elektronika, baterie, čisté prostory) |
| 2 | Zabraňuje poklesu vakua na prázdné šálky | Jeden vakuový generátor bezpečně obsluhuje více šálků; spolehlivé uchopení i u chybějících nebo nerovných obrobků |
| 3 | Práce s nulovým přepínáním při výměně obrobků | Plně pasivní, samoregulační provoz – není nutné žádné přeprogramování nebo ruční přepínání |
| 4 | Vestavěný filtr (40 μm) | Chrání prvek ventilu a ústí před znečištěním; delší intervaly údržby |
| 5 | Kompaktní rozhraní M5 × 0,8, šestihran 8 mm | Instaluje se přímo na hrdlové fitinky nebo rozdělovací bloky v těsných robotických nástrojích na konci ramene |
| 6 | Možnost odfouknutí | Podporuje foukání přetlakovým vzduchem pro rychlé a čisté uvolnění obrobku |
| 7 | Tři velikosti otvoru (0,3 / 0,5 / 0,7 mm) | Jemné přizpůsobení velikosti šálku a výkonu vakuového generátoru |
| 8 | Široká provozní obálka | −100 ~ +0,7 MPa tlak na vakuové straně, 5–60 °C (bez zamrzání) kapaliny a okolní teplota |

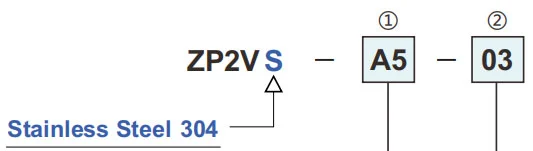

Jak objednat
- Celkový materiál je nerezová ocel 304, kterou lze použít v situacích, kdy je zakázán zinek a měď.
- Může omezit snížení podtlaku, i když není obrobek.
- Při výměně obrobků není nutné přepínání.
- Vestavěný filtr (40 μm).

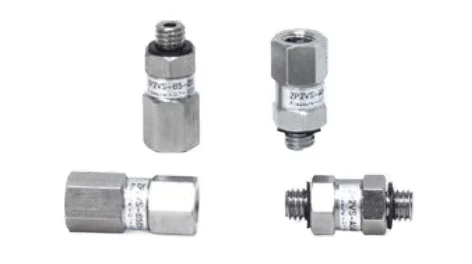

| ① Připojovací závit | |||
| Symbol | Vlákno | Strana vakuového generátoru | Pad Side |

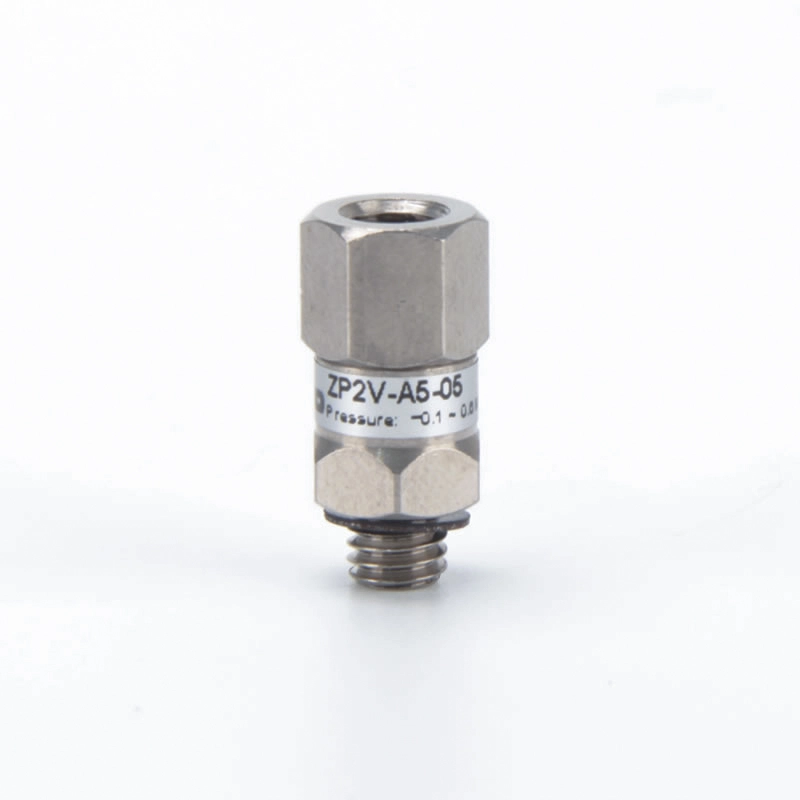

| A5 | M5×0,8 | Ženské vlákno | Vnější závit |

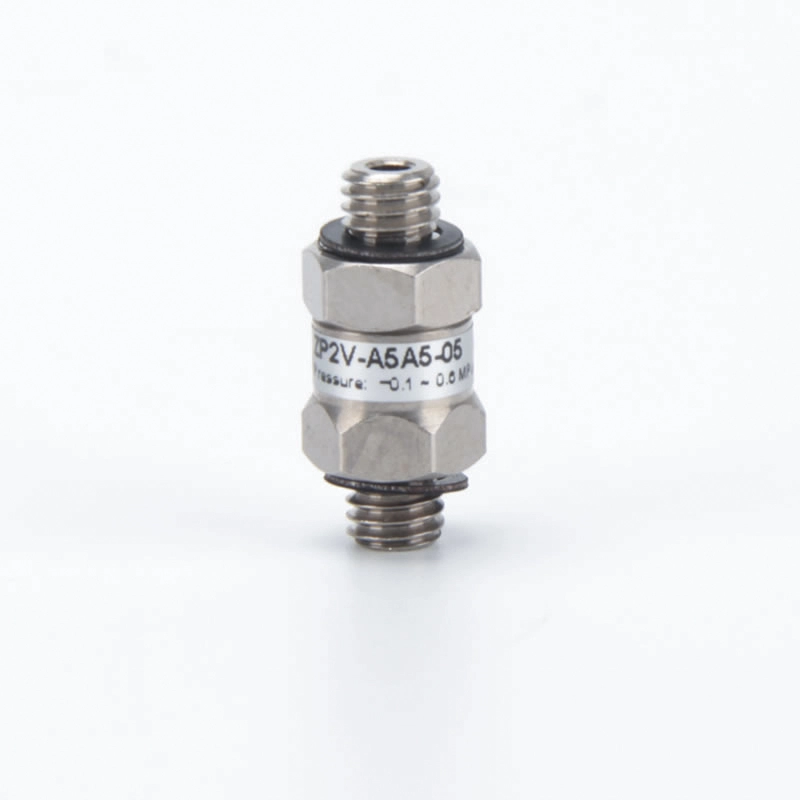

| A5A5 | M5×0,8 | Vnější závit | Vnější závit |
| B5 | M5×0,8 | Vnější závit | Ženské vlákno |
| B5B5 | M5×0,8 | Ženské vlákno | Ženské vlákno |
| ② Pevná velikost otvoru (mm) | |
| 03 | ø0,3 |
| 05 | ø0,5 |
| 07 | ø0,7 |
Specifikace
| Pevná velikost otvoru (mm) | 0.3 | 0.5 | 0.7 |
| Tekutina | Vzduch | ||
| Max. rozsah provozního tlaku (MPa) | 0 ~ 0,7 | ||
| Max. rozsah provozního vakua (kPa) | 0 ~ -100 | ||
| Teplota okolí a kapaliny (℃) | 5 ~ 60 (bez zmrazení) | ||
| Jmenovitá hodnota filtrace prvku (μm) | 40 | ||
| Min. provozní průtok (l/min) | 3 | 5 | 8 |
| Použitelný průměr podložky (mm) | ≤25 | ||
Konstrukce
| Žádný. | Popis | Materiál |
| 1 | Tělo A | SUS304 |
| 2 | Tělo B | SUS304 |
| 3 | Ventil | Pryskyřice |
| 4 | Jaro | SUS304 |
| 5 | Živel | SUS304 |
| 6 | Těsnění | Pryskyřice |
Typické aplikace
• Robotické nabírání a umísťování pomocí uchopovačů pro více kelímků (tabule, sklo, PCB, tácky na jídlo)
• Manipulační linky s chybějícími nebo proměnlivými obrobky – misky, kterým chybí část, již nekazí vakuum pro zbytek
• Regulovaná prostředí bez obsahu zinku / bez mědi: obaly na potraviny a nápoje, farmaceutické náplně, výroba polovodičů a baterií
• Rozvod podtlaku namontovaný na potrubí na nástrojích na konci ramene
