Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).
Vysoce tuhé vakuové přísavky ZP2
Jako přední čínský výrobce naše továrna nabízí přizpůsobené vysoce tuhé vakuové přísavky ZP2 (Ø150-250 mm) pro náročné úkoly. Díky výkyvnému designu pro šikmé povrchy a možnostem NBR/silikon/antistatika zajišťuje tento nástroj přímo od dodavatele stabilní adsorpci a zmírnění dopadu.
Klikněte a spusťte výběr
》Zpět na informace o produktu
Vysoce tuhé vakuové přísavky ZP2
ZP2 Series Heavy-Duty Pad Unit
Řada ZP2-T Heavy-Duty s adaptérem vakuových podložek
Řada ZP2-T Heavy-Duty with Buffer Vacu Pads
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Nakupujte přizpůsobené vysoce tuhé vakuové přísavky ZP2 od společnosti Zhejiang Comma Electric Co., Ltd., která je jedním z výrobců a dodavatelů v Číně. ZPT Heavy-duty Vacuum Cup je specializovaný nástroj pro manipulaci s těžkými obrobky. Je k dispozici v několika průměrech (φ150, φ200, φ250) a obsahuje různé materiály včetně NBR, silikonové pryže, polyuretanové pryže, fluorokaučuku a EPR. Každý materiál nabízí odlišné vlastnosti, jako je tvrdost, rozsah provozních teplot a chemická odolnost, což umožňuje přizpůsobený výběr na základě specifických pracovních prostředí a požadavků na obrobky. Polstrovaný design, který je k dispozici ve verzi s polstrováním i bez polstrování, účinně zmírňuje nárazové síly při kontaktu s obrobkem, takže je ideální pro křehké povrchy. Vývod vakua je orientován vertikálně, s možností montáže pomocí vnějšího nebo vnitřního závitu.
Faq
Jaké velikosti jsou k dispozici?
Vysokopevnostní vakuové přísavky Commaelec ZP2 jsou dostupné ve standardních průměrech: φ40, φ50, φ63, φ80, φ100 a φ125.
Menší velikosti: vhodné pro lehčí nebo přesné díly
Větší velikosti: poskytují silnější sání pro náročnou manipulaci
Továrna Commaelec udržuje pravidelné zásoby a také podporuje přizpůsobené velikosti pro konkrétní projekty.
Kdy by měly být vyměněny?
Výměna se doporučuje, když:
Břit vykazuje opotřebení, praskliny nebo deformace
Sací síla se stává nestabilní nebo klesá
Během provozu dochází k častému úniku vzduchu
Ve vysokocyklové automatizaci je důležitá pravidelná kontrola. Commaelec používá vysoce kvalitní materiály (NBR, silikon, PU atd.) pro prodloužení životnosti, ale včasná výměna zajišťuje bezpečnost a účinnost.
Pracují s buffery?

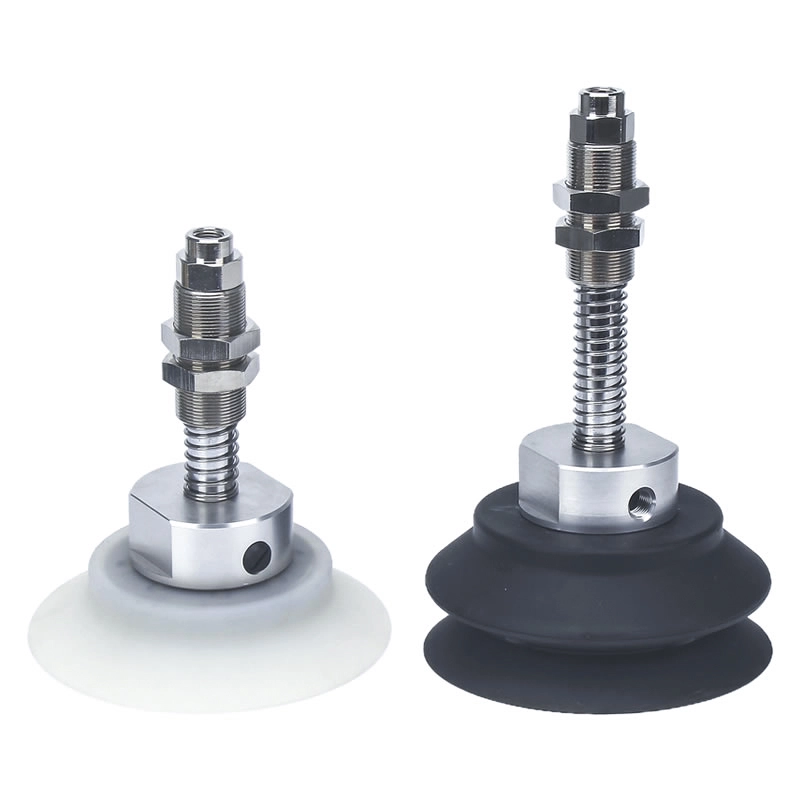

Ano. Vakuové přísavky s vysokou tuhostí ZP2 mohou být vybaveny tlumícími (polstrovanými) držáky.
Snižuje nárazy při kontaktu s obrobkem
Chrání křehké povrchy, jako je sklo nebo potažené materiály
Zlepšuje přesnost polohování v automatizovaných systémech
Commaelec poskytuje kompatibilní držáky a adaptéry pro flexibilní integraci.
Jaké jsou typické aplikace?
Tyto přísavky jsou široce používány v:
Robotická ramena a automatizované výrobní linky
Manipulace s plechy, skleněnými panely a těžkými součástmi
Nerovné nebo mírně nakloněné povrchy, kde je vyžadováno stabilní uchopení
Lithiové baterie a elektronický průmysl (s příslušenstvím z nerezové oceli)

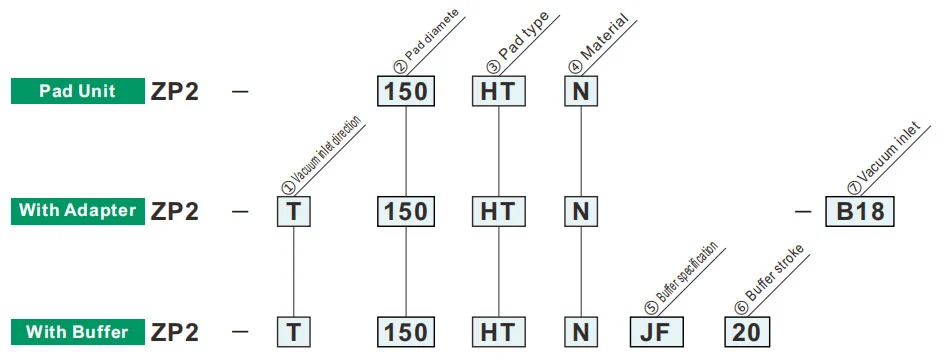

Jak objednat
| ①Směr vstupu vakua | |
| T | Vertikální |
| ②Průměr podložky ③Typ podložky (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Tenký plochý s žebrováním | ● | ● | ● | |
| HB | Typ vlnovce | ● | - | - | |
| ⑦ Přívod vakua | B16 | M16 x 1,5 | ● | ● | - |
| B18 | M18 x 1,5 | ● | ● | ● | |
| ⑤Specifikace pufru | |
| JF | Rotační (ocel, s pouzdrem) |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| ⑥Zdvih vyrovnávací paměti | |
| 20 | 20 mm |
| 50 | 50 mm |
| Zdvih nárazníku (mm) | Reaktivní síla pružiny[N] | |
| Při 0 úderu | Na plný zdvih | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

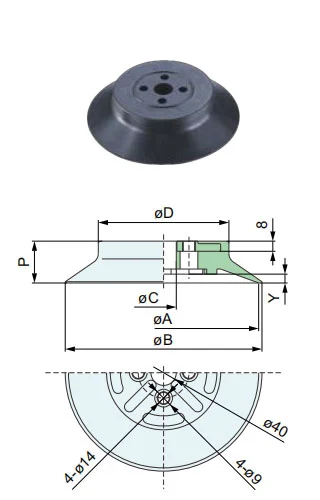

Rozměry (mm)
HT
Tenký Plochý S Typem žebra
150 200
| øA | øB | øC | øD | P | Y | ||||
| Model | ② Prům. | ③Typ podložky | ④ Materiál podložky | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Model pro referenci: ZP2-150HTN

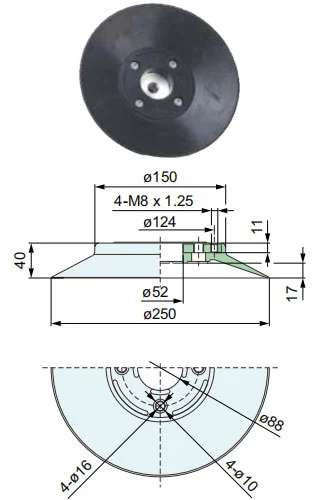

HT
Tenký Plochý S Typem žebra
250
| Model | ② Prům. | ③Typ podložky | ④ Materiál podložky |
| ZP2 | 250 | HT | NS |
Model pro referenci: ZP2-250HTS
HT
Tenký Plochý S Typem žebra
150 200
| Model | ② Prům. | ③Typ podložky | ④ Materiál podložky |
| ZP2 | 150 | HB | NS |
Model pro referenci: ZP2-150HBS
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
