How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

China Měchové vakuové přísavky ZP2-ZJ s řešením na míru

I. Hlavní přednosti

Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).

II. Extrakce aplikací průmyslem

A. Medicína a lékařský průmysl

A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci

A.2 Klíčové scénáře:

1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)

2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)

3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)

B. Elektronický a polovodičový průmysl

B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání

B.2 Klíčové scénáře:

1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)

2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)

3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)

C. Automobilový průmysl a automobilový průmysl

C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové

C.2 Klíčové scénáře:

4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)

5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)

6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)

D. Potravinářský a obalový průmysl

D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení

D.2 Klíčové scénáře:

1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)

2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)

E. Průmysl logistiky a skladování

E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu

E.2 Klíčové scénáře:

1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)

2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)

F. Nová energetika a speciální průmyslová odvětví

F.1 Nová energie (lithiová baterie/pv):

1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)

F.2 Tisk a papír

1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)

III. Shrnutí základní adaptační logiky

Vlastnosti obrobku	Program pro úpravu pipety	Odpovídající průmyslové scénáře
Tenký / Křehký / Přesný	Silikon/keramický materiál, mikro podtlak, mikro sací hubice	Elektronické polovodiče, léčiva
Těžké předměty / velká velikost	Pryžový materiál, velký průměr přísavky, řada přísavek	Automobily, logistické panely
Zdraví/prevence znečištění	Potravinářský / lékařský silikon, snadno se čistí struktura	Medicína, jídlo
Měkké / nepravidelné povrchy	Materiál houba, deformovatelná přísavka	Interiéry aut, jídlo
Antistatické požadavky	Antistatický silikon, iontový vítr	elektronický polovodič

④ Materiál
N	NBR
S	Silikonová guma
U	Uretanová guma
F	FKM
GN	Vodivý NBR
GS	Vodivá silikonová pryž

①Směr vstupu vakua		⑤ ⑥ ② Průměr podložky (mm)				B15	B20	B30	40	46
①Směr vstupu vakua		⑤ ⑥ ② Průměr podložky (mm)				ø15	ø20	ø30	ø40	ø46
T	Vertikální	⑤Připojovací závit	Vnější závit	AL12	M12 x 1,0	●	●	-	-	-
		⑤Připojovací závit	Vnější závit	AL14	M14 x 1,0	-	-	●	●	●
		⑥Přívod vakua	Jednodotyková montáž	06	ø6	●	●	●	●	●
			Vnější závit	A10	M10 x 1,0	●	●	-	-	-
				A16	M16 x 1,0	-	-	●	-	-
				A20	M20 x 1,5	-	-	-	●	-
				A30	M30 x 1,5	-	-	-	-	●

Model				øA	øB	øC	øD	øE	P	Y
	② Podložka prům.	③ Podložka typ	④ Podložka Materiál
ZP2	B15	ZJ	N S U F GN GS	14	15	6.7	8	15	23	16.2
	B20			19	20	13	9		21	18
	B30			29	30	19.5	14	24	28.5	25.5
	40			40	44	29	21		44	40.2
	46			46	50	35	27	30

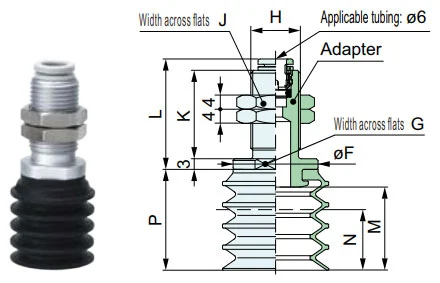

Model						z	G	H	K	L	M	N	P	Adaptér
	① Vakuum směr vstupu	② Podložka prům.	③ Podložka typ	④ Podložka Materiál	⑥ Vakuum vtok
ZP2	T	B15	ZJ	N S U F GN GS	A10	15	14	M10x1	8.8	17.5	16.2	9	23	ZP2A-Z31-1P
		B20									16	12	21	ZP2A-Z31-2P
		B30			A16	24	21	M16x1,5	11.8	23.5	23.5	17.5	28.5	ZP2A-Z31-3P
		40			A20	34	30	M20x1,5		26.5	38.5	30	44	ZP2A-Z31-4P
		46			A30	42	38	M30x1,5	11.4	29.5				ZP2A-Z31-5P

Model							z	G	H	J	K	L	M	N	P	Adaptér
	① Vakuum vstupní směr	② Podložka prům.	③ Podložka typ	④ Podložka Materiál	⑤ Spojení vlákno	⑥ Vakuum vtok
ZP2	T	B15	ZJ	N S U F GN GS	AL12	06	15	14	M12x1	17	20	26.2	16.2	9	23	ZP2A-Z32-1
		B20											16	12	21	ZP2A-Z32-2
		B30			AL14		24	21	M14x1	19	25	31.2	23.5	17.5	28.5	ZP2A-Z32-3
		40					34	30					38.5	30	44	ZP2A-Z32-4
		46					42	38								ZP2A-Z32-5

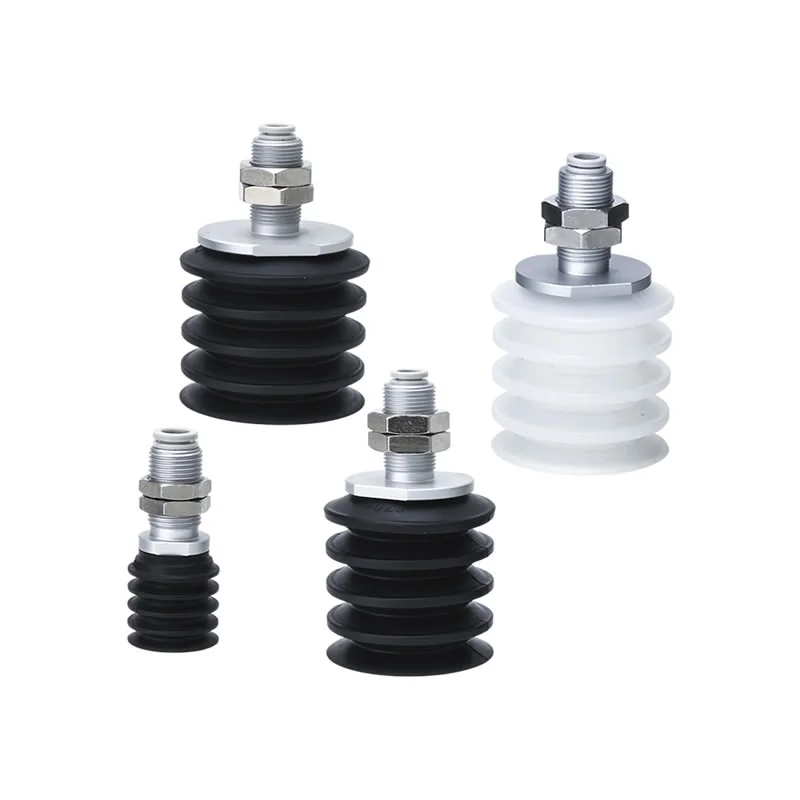

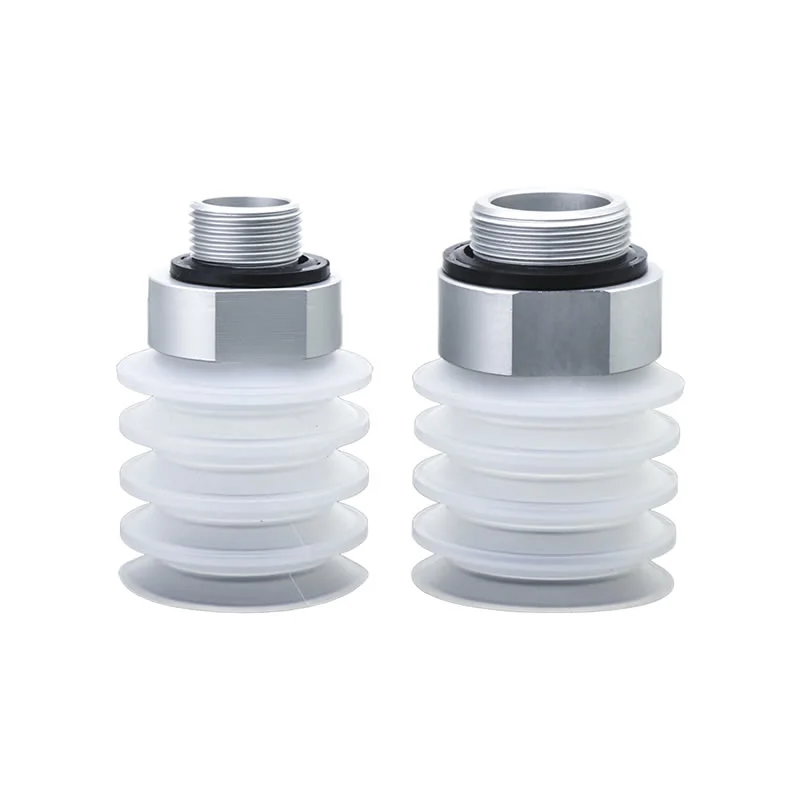

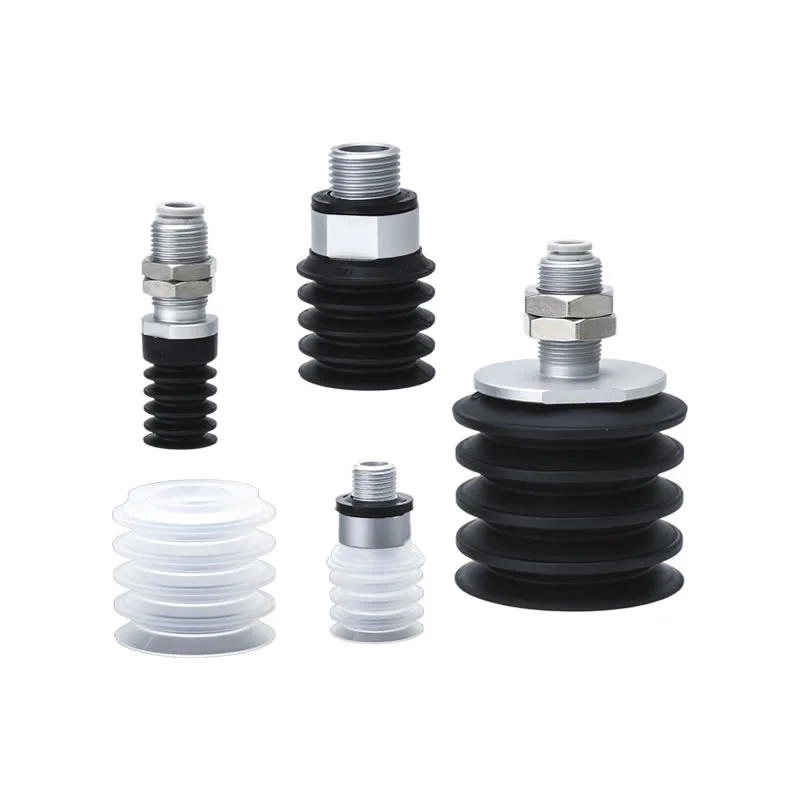

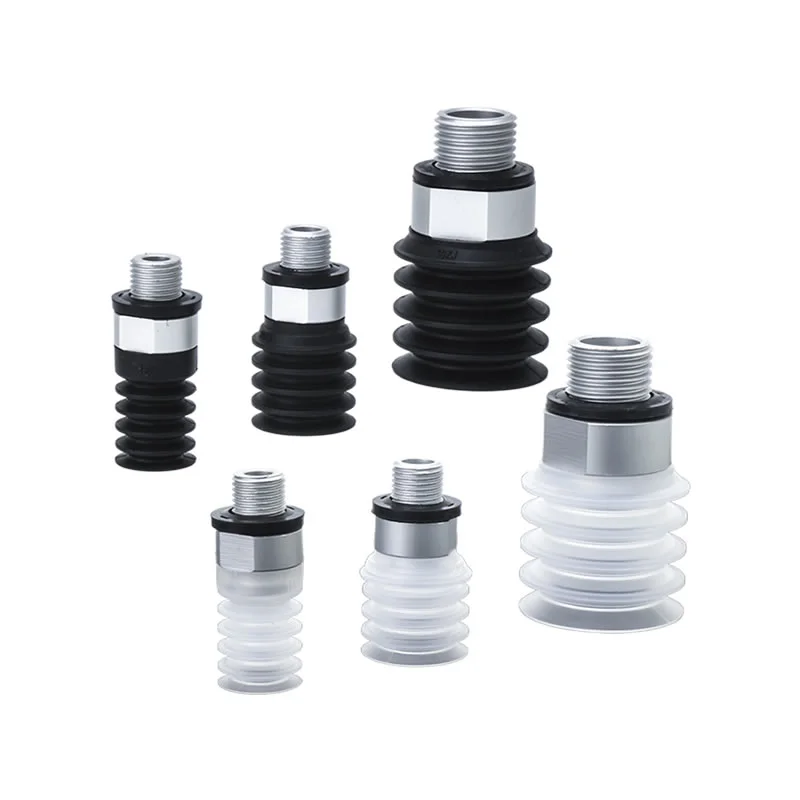

Měchové vakuové přísavky ZP2-ZJ

Měchové vakuové přísavky ZP2-ZJ

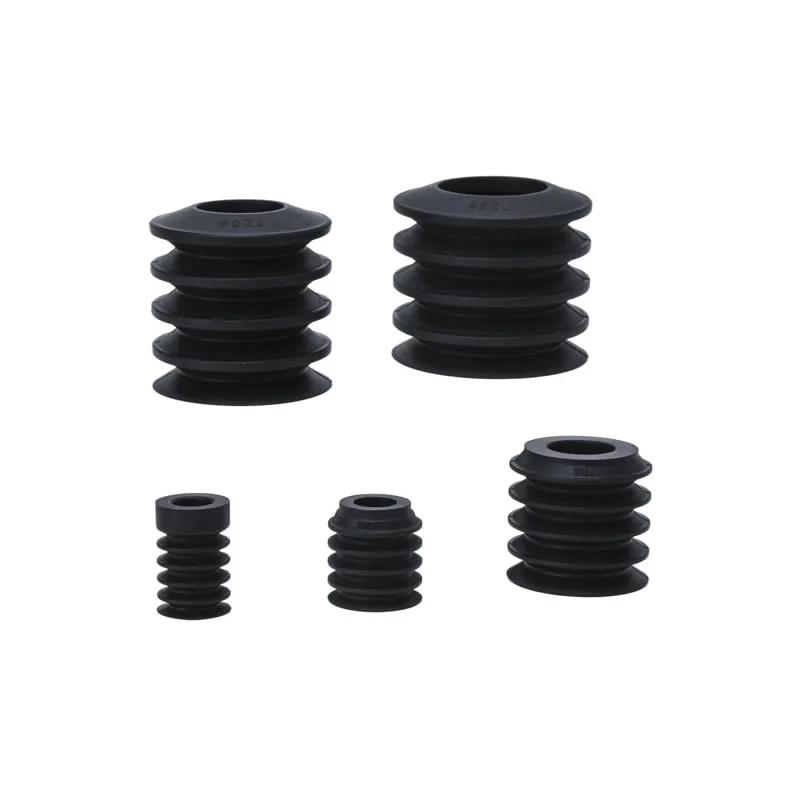

Jednotka vakuové podložky řady ZP2

Řada ZP2-T s měchovým adaptérem vakuové podložky

Výhody vlnovcových vakuových přísavek ZP2-ZJ

Vysokorychlostní manipulace

Vynikající přizpůsobivost

Kompaktní / šetří místo

Materiálová rozmanitost

Možnosti bez značek

Faq

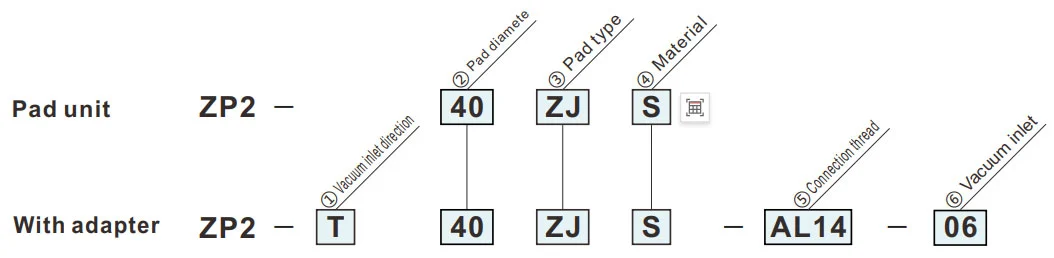

Jak objednat

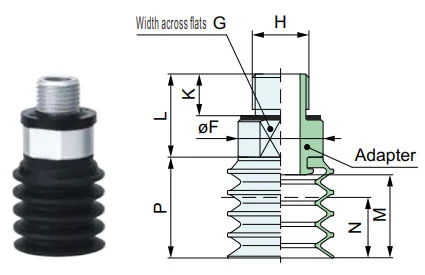

Rozměry (mm)

Materiál a vlastnosti podložky

Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech

③Typ podložky
ZJ	Měchy (4,5stupňové)
