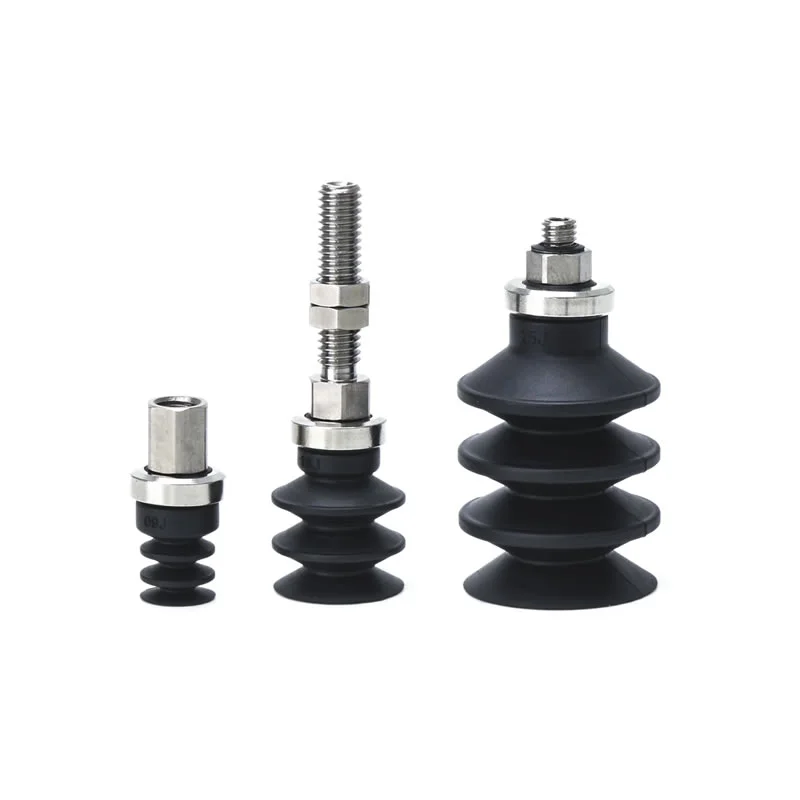

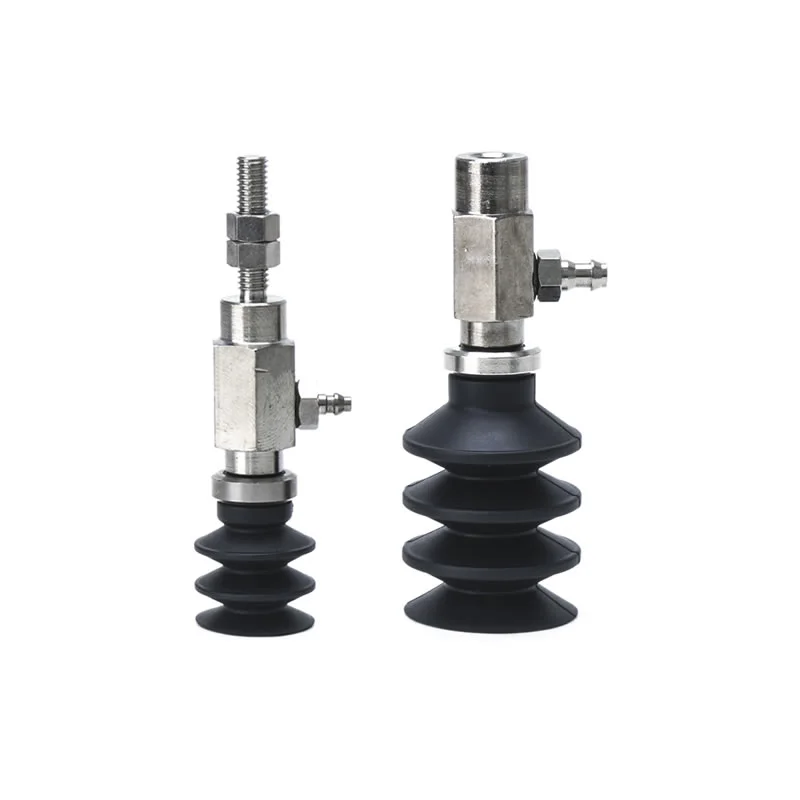

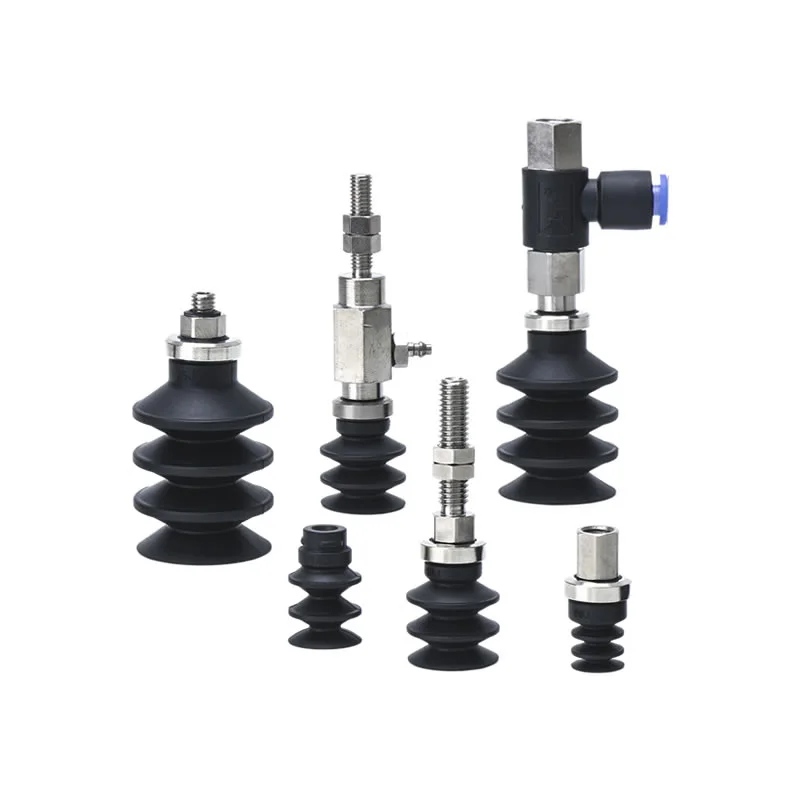

Vakuové přísavky vlnovce s pojistným kroužkem ZP2-J
Commaelec je přední výrobce vakuových přísavek Měchů s pojistným kroužkem ZP2-J, nabízí 2,5- a 3,5-vrstvé provedení (φ6–φ30 mm) pro kompaktní a flexibilní manipulaci s drobnou elektronikou, vstřikovanými díly a kovovými součástmi. Vyrobeny v Číně z vysoce kvalitní pryže, silikonu a antistatických materiálů, podporují adaptéry, držáky nárazníků, vertikální/boční vstupy a nerezové doplňky pro robustní, přizpůsobitelná automatizační řešení.
Klikněte a spusťte výběr
》Zpět na informace o produktu

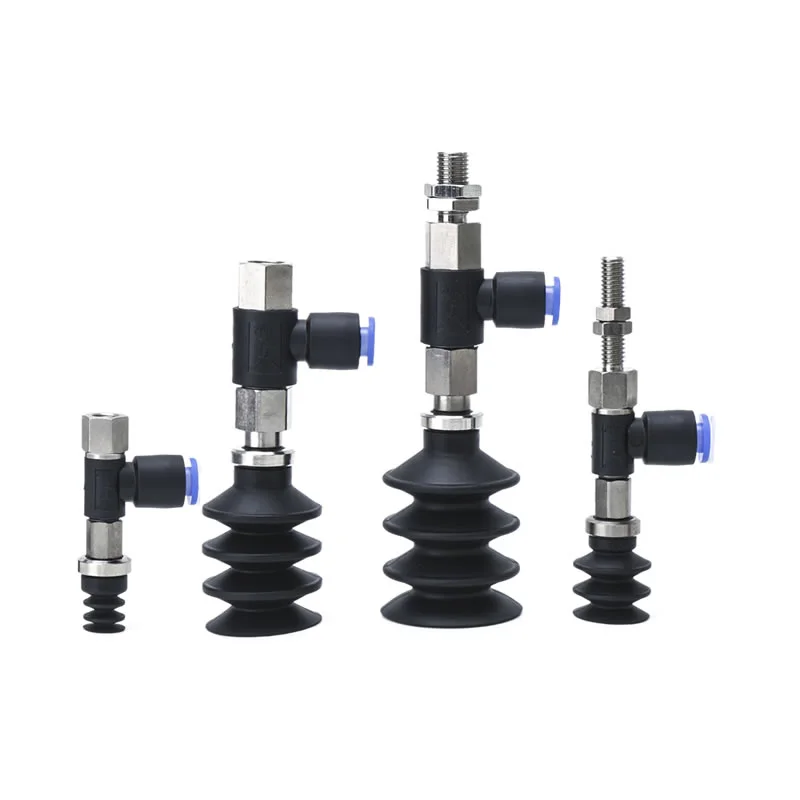

Vakuové přísavky vlnovce s pojistným kroužkem ZP2-J
Jednotka měchových podložek řady ZP2
Řada ZP2-T s měchovým adaptérem vakuových podložek
Řada ZP2-R s měchovým adaptérem vakuových podložek
Řada ZP2-Y s měchovým adaptérem vakuových podložek
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Vakuové přísavky Bellows With Lock Ring ZP2-J jsou určeny pro automatizační systémy, které umožňují efektivní a bezpečné uchopení, zvedání a manipulaci s obrobky, zvláště vhodné pro uchopení malých elektronických součástek, vstřikovaných dílů a přesných kovových dílů.
Bezpečná manipulace:Vytváří silnou vakuovou adhezi na hladkých nebo mírně nerovných površích.
Kompenzace za vyrovnání:Vícestupňové měchy absorbují výškové rozdíly a malá nesouosost.
Všestranná integrace:Pracuje s robotickými rameny, dopravníky a automatizovanými výrobními linkami.
Snížení dopadu:Volitelné nárazníky minimalizují vibrace a chrání obrobky.
Jaké jsou hlavní výhody této podložky?
Vakuové přísavky Měchy s pojistným kroužkem ZP2-J jsou navrženy pro přesnost, flexibilitu a spolehlivou automatizační manipulaci. Jejich kompaktní a přizpůsobivý design je činí ideálními pro elektroniku, vstřikování plastů a malý kovodělný průmysl.

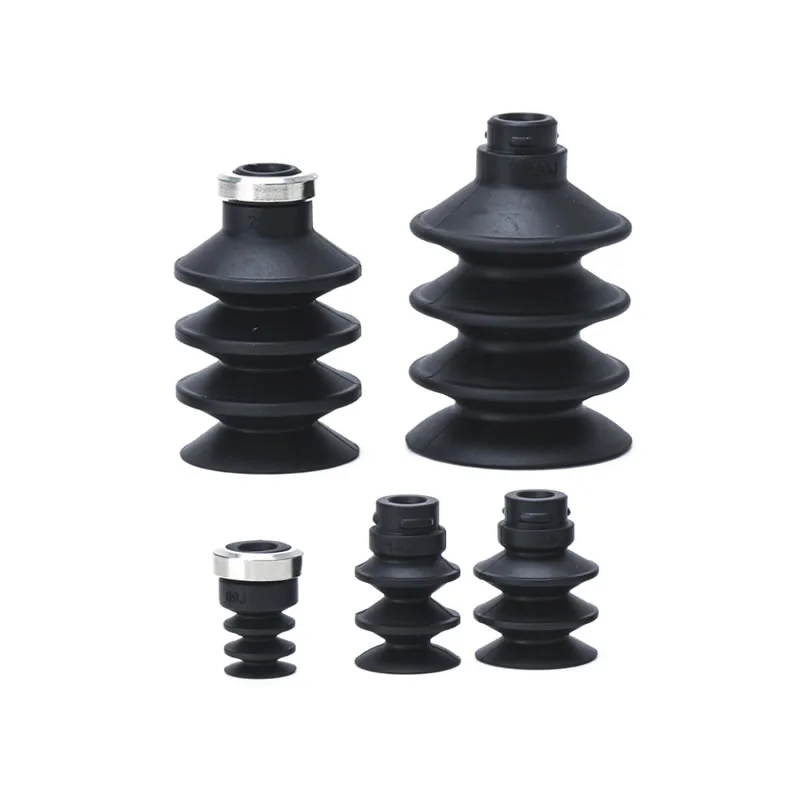

Vícestupňové měchy
K dispozici ve 2,5-vrstvé a 3,5-vrstvé konfiguraci
2,5 vrstva:φ6mm, φ10mm, φ15mm (bez pojistného kroužku)
3,5 vrstva:φ9mm, φ14mm, φ16mm, φ25mm, φ30mm (s pojistným kroužkem)
Poskytuje vysokou flexibilitu vertikálního zdvihu, kompenzuje nerovné nebo nakloněné povrchy
Zamykací kroužek
3,5vrstvé modely obsahují pojistný kroužek pro bezpečnou montáž
Zajišťuje spolehlivou přilnavost během vysokorychlostních nebo opakovaných operací
Zvyšuje stabilitu robotických ramen a automatizovaných manipulačních stanic
Všestrannost
Manipuluje s malými součástkami, nepravidelnými plastovými pouzdry a přesnými kovovými díly
Lze integrovat do robotických ramen nebo automatizovaných linek s omezeným prostorem
Podporuje více možností instalace, včetně vertikálních nebo bočních sacích vstupů
Kompatibilní s adaptéry, držáky nárazníků a příslušenstvím z nerezové oceli pro specializovaná průmyslová odvětví

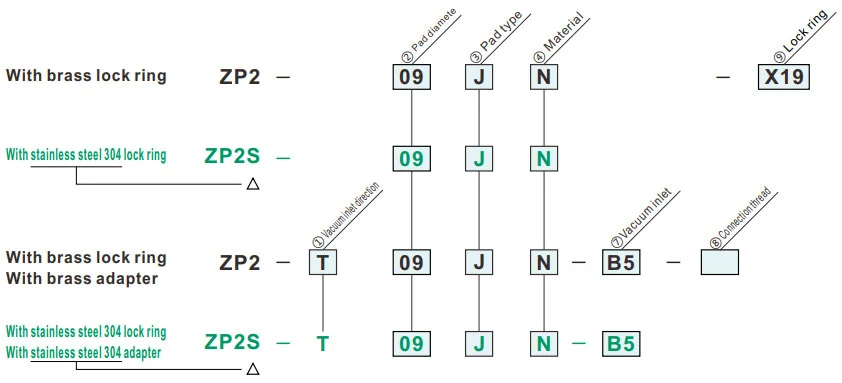

Jak objednat
- Pro použití tam, kde není místo pro nárazník (pružinový typ).
- Obrobky se šikmou adsorpční plochou.
- Použitelné pro adaptér řady ZP.
| ③Typ podložky | |
| J | Měchy (2,5/3,5-stupňové) |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
| ⑨Zamykací kroužek | |
| Nula | S pojistným kroužkem |
| X19 | Bez pojistného kroužku |
| ①Směr vstupu vakua |
⑦ ⑧
② Průměr podložky (mm)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Vertikální |
|
⑦Vakuová hlavice | Vnější závit | AS5 | M5 x 0,8 | ● | ● | ||||
| AS6 | M6 x 1,0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | M5 x 0,8 | ● | — | ||||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
|
Ženské vlákno | B5 | M5 x 0,8 | ● | ● | |||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||
| B01 | Rc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | Postranní |

|
Jednodotykové uchycení | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧Připojovací vlákno | Vnější závit | A5 | M5 x 0,8 | ● | — | |||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
| Ženské vlákno | B5 | M5 x 0,8 | ● | ● | ||||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||
| Y |

|
⑦ Přívod vakua | B5 | M5 x 0,8 | ● | ● | ||||||
| Ozubená montáž | U4 | Pro měkké trubky ø4 | ● | ● | ||||||||
| N4 | Pro nylonové hadice ø4 | ● | ● | |||||||||
| U6 | Pro měkké trubky ø6 | ● | ● | |||||||||
| N6 | Pro nylonové hadice ø6 | ● | ● | |||||||||
| ⑧Připojovací vlákno | Vnější závit | A5 | M5 x 0,8 | ● | — | |||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
| Ženské vlákno | B5 | M5 x 0,8 | ● | ● | ||||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||

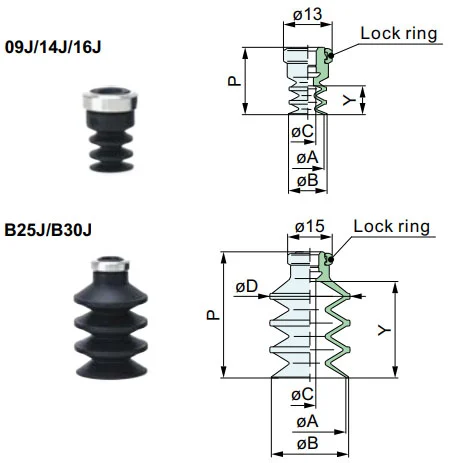

Rozměry (mm)
Zelený symbol je přizpůsobené modely.
J
Měchy
| Model | øA | øB | øC | øD | P | Y | Zamykací kroužek | |||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
Model pro referenci: ZP09JGN
Montážní rozměry adaptéru
Použitelná podložka: 09J/14J/16J
Použitelná podložka: B25J/B30J
ZP2-T
Vertikální
Rozměry na podložku
| ② Prům. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Rozměry na adaptér
| Model | A | B | C | D | Přizpůsobit | ||||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑦ Vakuum vtok |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
Model pro referenci: ZP2-T14JN-AS5 Adaptér pro referenci:ZPT2-AS5

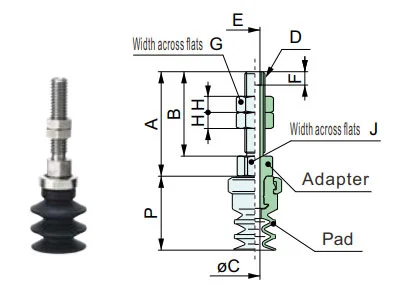

ZP2-T
Vertikální
Rozměry na podložku
| ② Prům. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Rozměry na adaptér
| Model | A | B | øC | D | E | F | G | H | J | Přizpůsobit | ||||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑦ Vakuum vtok |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | M5x0,8 | M3x0,5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | M6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | M6x1 | M3x0,5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | M8x1 | M5x0,8 | 5 | 12 | 12 | A8 | |||||||
Model pro referenci: ZP2-TB25JS-A6 Adaptér pro referenci:ZPT3-A6
ZP2-T
Vertikální
Rozměry na podložku
| ② Prům. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Rozměry na adaptér
| Model | A | B | øC | D | E | Přizpůsobit | ||||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑦ Vakuum vtok |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | M5 x 0,8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | M6 x1 | B6 | |||||||||
| B01 | 11 | 7 | Rc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | M5 x 0,8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | M6 x1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | M8 x 1,25 | 12 | B8 | ||||||
| B01 | 7 | Rc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Model pro referenci: ZPT20BGS-B01 Adaptér pro referenci: ZPT3-B01

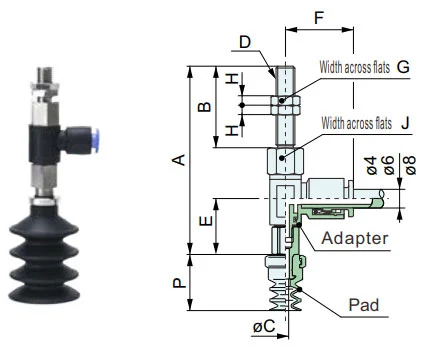

ZP2-R
Postranní
Rozměry na podložku
| ② Prům. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Rozměry na adaptér
| Model | A | B | øC | D | E | F | G | H | J | Adaptér | ||||||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | M5x0,8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
A5 |
| A6 | 60 | 26 | M6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | M6x1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | M8x1 | 24.3 | 12 | A8 | ||||||||||||
Model pro referenci: ZP2-R16JN-04-A6 Adaptér pro referenci: ZPR2-04-A6

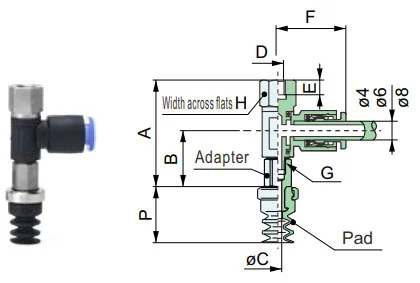

ZP2-R
Postranní
Rozměry na podložku
| ② Prům. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Rozměry na adaptér
| Model | A | B | øC | D | E | F | G | H | Adaptér | ||||||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | M5x0,8 | 5 | 04:20.6 06:21.6 |
M5x0,8 | 8 | ZPR2 |
04 06 |
B5 |
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | M5x0,8 | 5 | 04:23.3 06:24.3 08:26.2 |
M8x1,25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1,25 | 8 | B8 | ||||||||||||||
Model pro referenci: ZP2-RB25JGS-06-B8 Adaptér pro referenci:ZPR3-06-B8

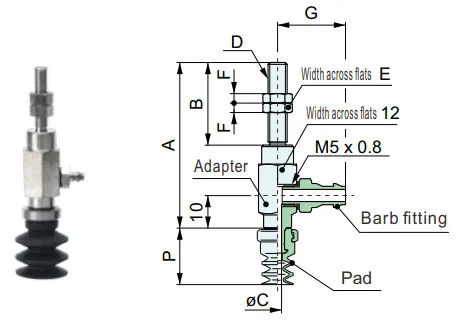

ZP2-Y
Postranní
Rozměry na podložku
| ② Prům. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Rozměry na adaptér
| Model | A | B | øC | D | E | F | G | Adaptér | ||||||||
|
① Vakuum směr vstupu |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | M5x0,8 | 7 | 4 | N4,U4:14,5 N6,U6:16,5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | M6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | M6x1 | 8 | 3 | N4,U4:14,5 N6,U6:16,5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | M8x1 | 12 | A8 | |||||||||||
Model pro referenci: ZP2-Y16JGN-U4-A5 Adaptér pro referenci: ZPY2-U4-A5

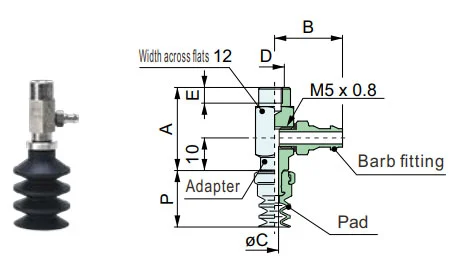

ZP2-Y
Postranní
Rozměry na podložku
| ② Prům. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Rozměry na adaptér
| Model | A | B | øC | D | E | Adaptér | ||||||||
|
① Vakuum vstupní směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4,U4:14,5 N6,U6:16,5 |
2.5 | M5x0,8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | M6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4,U4:14,5 N6,U6:16,5 |
3.5 | M5x0,8 | 5 | ZPY3 | B5 | ||||||
| B6 | M6x1 | 6 | B6 | |||||||||||
| B8 | M8x1,25 | 8 | B8 | |||||||||||
Model pro referenci: ZP2-Y16JGN-U4-B5 Adaptér pro referenci: ZPY2-U4-B5
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
Instalační manuál
PDF ke stažení
Varování + Upozornění （Přečtěte si před použitím）
PDF ke stažení
Hot Tags: Vakuové přísavky s měchem s pojistným kroužkem ZP2-J, Čína, Výrobce, Dodavatel, Továrna
Odeslat dotaz
Kontaktní informace
-
Adresa
Vesnice Xiaruan Město Baishi Město Yueqing Provincie Zhejiang Čína
-
Tel
-
E-mailem
V případě dotazů na vakuové přísavky, vakuové generátory, příslušenství pneumatických komponentů nebo ceník nám zanechte svůj e-mail a my se vám do 24 hodin ozveme.
