Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).
Houbové vakuové přísavky ZP2
Commaelec provozuje vlastní výrobní zařízení, při výrobě využívá vysoce kvalitní pryž, silikon a různé specializované materiály (např. antistatické směsi). Nabízíme širokou škálu rozměrových specifikací, ze kterých si můžete vybrat. Houbové vakuové přísavky ZP2 jsou široce používány v sektoru výroby elektroniky; Tato řada je speciálně navržena pro manipulaci s nerovnými obrobky a je k dispozici ve čtyřech kompaktních velikostech: φ6 mm, φ8 mm, φ10 mm a φ15 mm.
Klikněte a spusťte výběr
》Zpět na informace o produktu

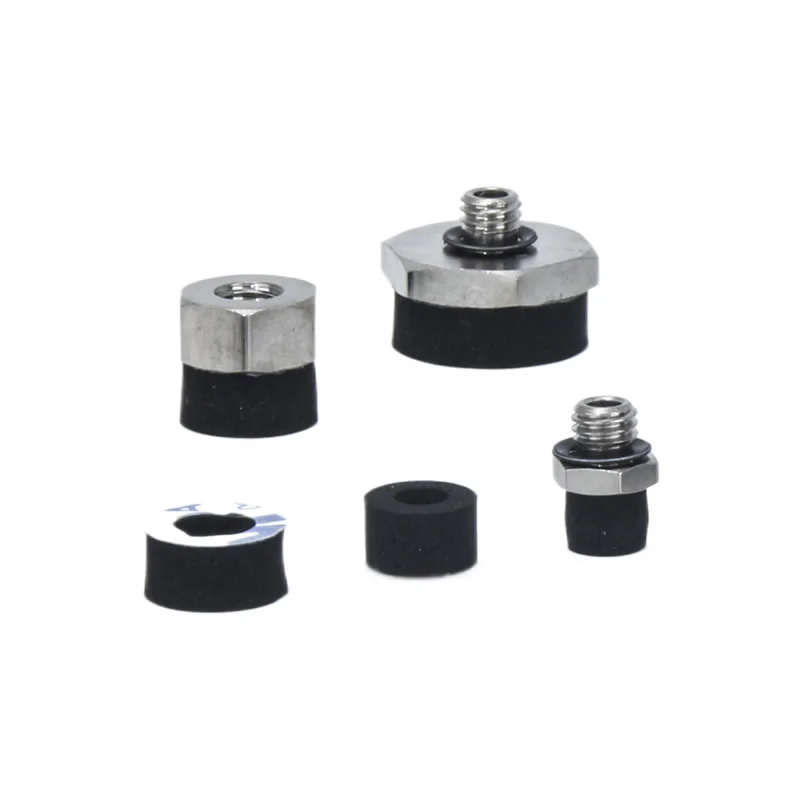

Houbové vakuové přísavky ZP2

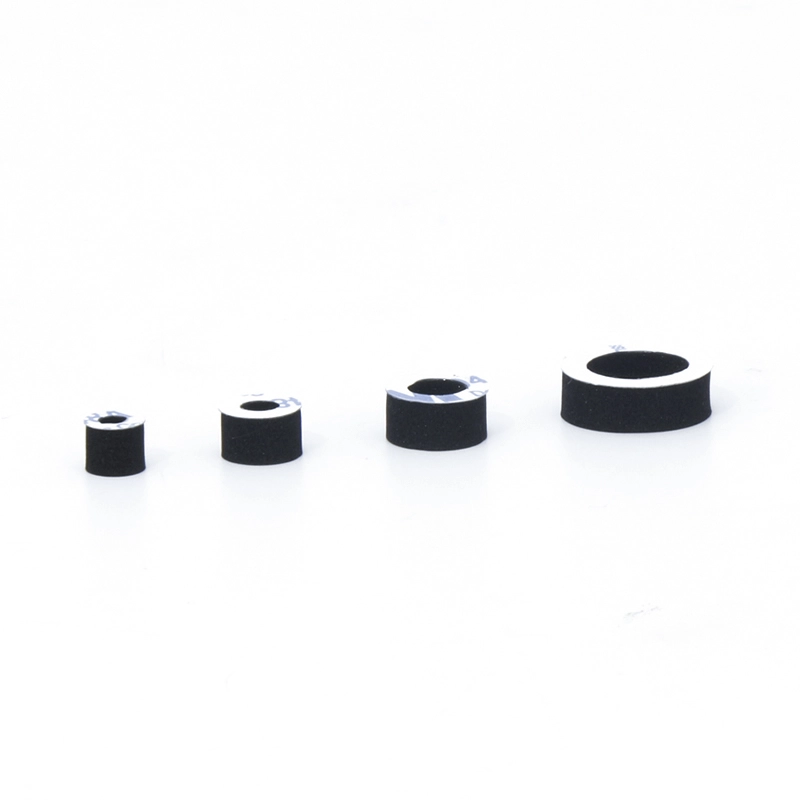

Jednotka houbové vakuové podložky řady ZP2

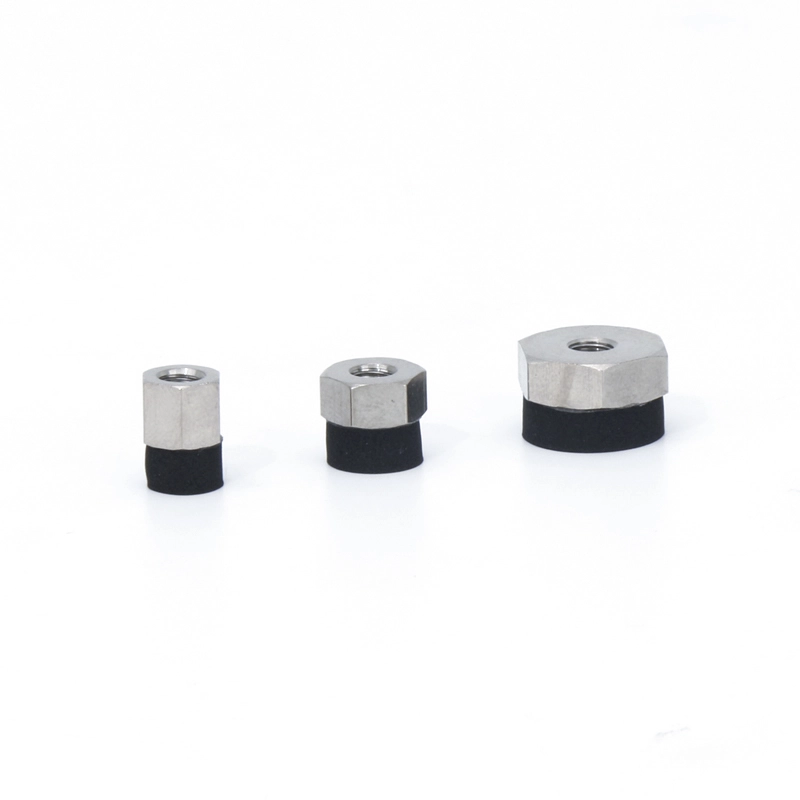

Řada ZP2-T s adaptérovou houbovou vakuovou podložkou
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Houbové vakuové přísavky ZP2 jsou navrženy pro stabilní uchopení nerovných, texturovaných nebo nepravidelných povrchů v automatizovaných systémech. Jejich kompaktní a flexibilní design je předurčuje pro elektroniku, vstřikování plastů a malý kovoobráběcí průmysl.
Klíčové vlastnosti houbových vakuových přísavek ZP2
Vysoce elastický materiál
Vyrobeno z měkkého houbového materiálu, který se přizpůsobí výčnělkům, prohlubním a drsným povrchům
Zajišťuje jemné, ale pevné uchopení bez poškození jemných součástí
Vynikající těsnění
Účinně vyplňuje povrchové mezery, aby se zabránilo úniku vakua
Udržuje stálý sací výkon pro spolehlivou manipulaci s nerovnými obrobky
Různé možnosti
Kompatibilní s robotickými rameny a automatizovanými manipulačními systémy
Vhodné pro malou elektroniku, obvodové desky, lisované součástky a hardwarové díly
Kompaktní design
Prostorově úsporná konstrukce umožňuje integraci do úzkých výrobních linek
Ideální pro stanice s omezeným instalačním prostorem
Dostupné formuláře
K dispozici v plochých a texturovaných variantách, aby vyhovovaly různým požadavkům na povrch
Přizpůsobitelné různým automatizačním aplikacím s potřebami přesné manipulace
Rozsah průměru
Nabízeno v φ6mm, φ8mm, φ10mm a φ15mm
Poskytuje flexibilitu pro širokou škálu malých a nepravidelných obrobků
FAQ
K čemu se používají houbové podložky ZP2?
Houbové vakuové přísavky ZP2 jsou ideální pro uchopení nerovných, texturovaných nebo nepravidelných obrobků v automatizovaných systémech, běžně používaných v elektronice, vstřikování a manipulaci s malými kovovými díly.
Jaké velikosti a tvary jsou k dispozici?
Dodávají se v průměrech φ6 mm, φ8 mm, φ10 mm a φ15 mm s plochým nebo texturovaným tvarem, navrženým pro kompaktní integraci do robotických ramen a automatizovaných výrobních linek.
Jak si mám vybrat správnou velikost?
Vyberte misku, která odpovídá ploše a hmotnosti obrobku, zajišťuje dostatečný vakuový kontakt a kompatibilitu s vaším automatizačním systémem.
Jaká je typická nosnost?
Náplň závisí na velikosti šálku, typu povrchu a zdroji podtlaku; menší košíčky vyhovují lehkým součástem, zatímco větší košíčky φ15 mm zvládnou o něco těžší nebo nerovné díly.
Kdy je mám vyměnit?
Vyměňte kalíšky, pokud jsou viditelné opotřebení, praskliny nebo deformace, nebo pokud se přilnavost vakua stane nestabilní, zajistíte spolehlivou a bezpečnou manipulaci.

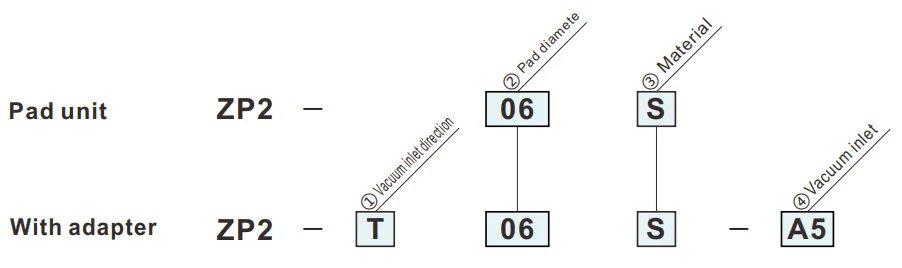

Jak objednat
- Pro adsorpci obrobků s hrboly.
| ①Směr vstupu vakua | |
| T | Vertikální |
| ②Průměr podložky (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Materiál | |
| S | CR houba (s oboustrannou páskou) |
| ④Přívod vakua | |
| A5 | M5x0,8 (muž) |
| B5 | M5x0,8 (žena) |
Rozměry (mm)
Zelený symbol je přizpůsobené modely.
S
Sponge Pad
| Model | øA | øB | ||
|
② Podložka prům. |
③ Podložka Materiál |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Model pro referenci: ZP2-06S
Montážní rozměry adaptéru
|
Použitelná podložka: 06S
|
Použitelná podložka: 08S
|
|
Použitelná podložka: 10S
|
Použitelná podložka: 15S
|

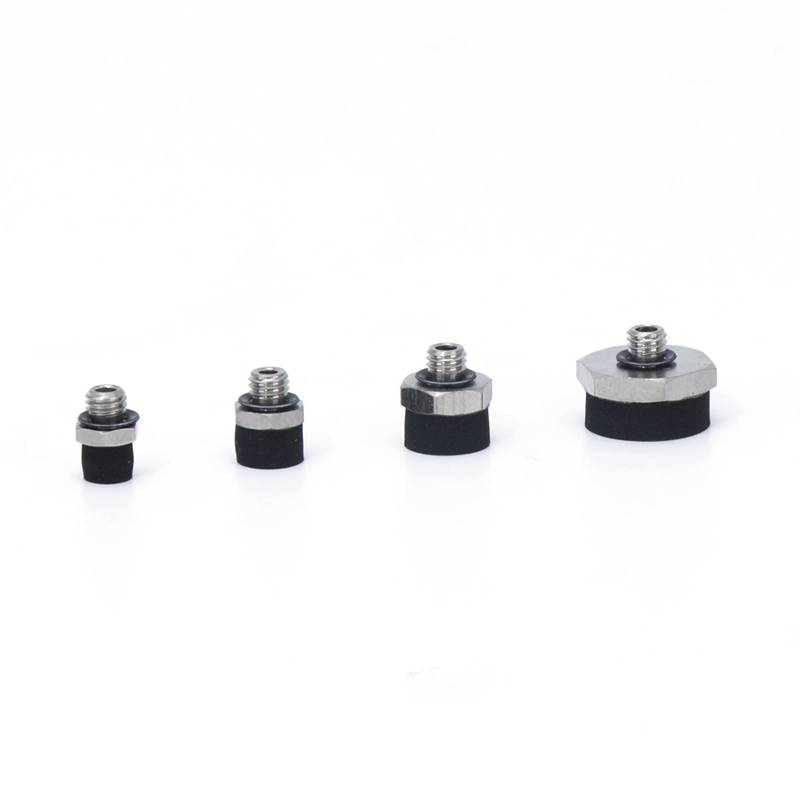

ZP2-T
Vertikální
A5
| Model | øA | øB | øC | D | E | L | Adaptér | ||||
|
① Vakuum vstupní směr |
② Podložka prům. |
③ Podložka Materiál |
④ Vakuum vtok |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Model pro referenci: ZP2-T06S-A5
ZP2-T
Vertikální
B5
| Model | øA | øB | øC | E | L | Adaptér | ||||
|
① Vakuum směr vstupu |
② Podložka prům. |
③ Podložka Materiál |
④ Vakuum vtok |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Model pro referenci: ZP2-T06S-B5
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
