Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).

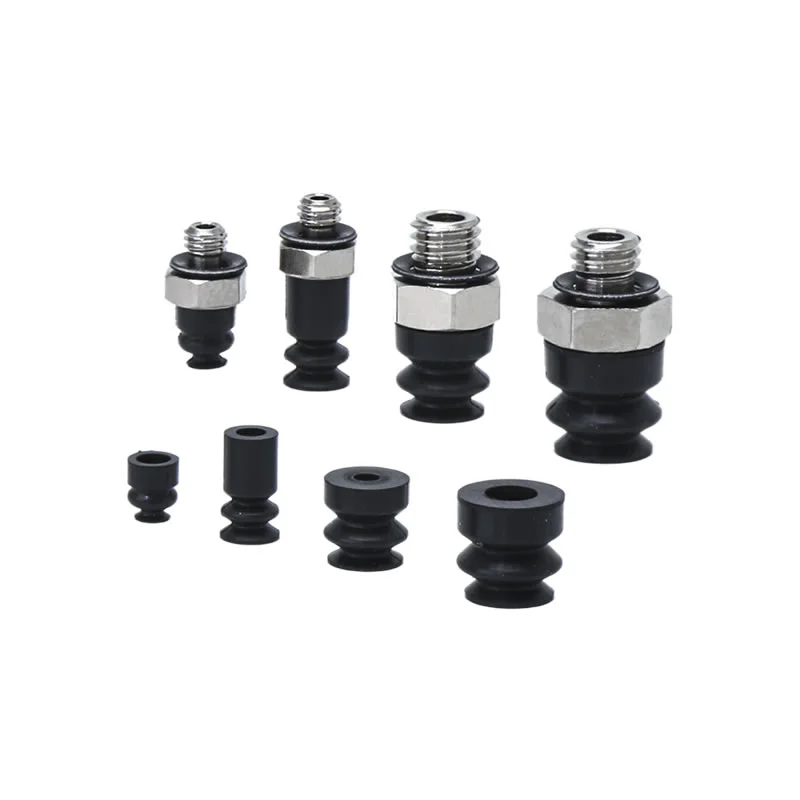

Mini vlnovcové vakuové přísavky ZP2-ZJ
Najděte obrovský výběr miniměchových vakuových přísavek ZP2-ZJ z Číny ve společnosti Zhejiang Comma Electric Co., Ltd. Tyto jednotky se vyznačují designem měchu ve stylu harmoniky: čtyři konkrétní velikosti (φ2 mm, φ4 mm, φ5 mm a φ6 mm) využívají strukturu 1,5 měchu, φ153 mm, φ0 mm, φ0 mm φ40mm a φ46mm) využívají 4,5-vlnovou strukturu. Všechny přísavky v této řadě jsou vyrobeny z vysoce kvalitních pryžových a silikonových materiálů, k dispozici jsou také speciální materiálové varianty – jako jsou antistatické varianty.
Klikněte a spusťte výběr
》Zpět na informace o produktu
Mini vlnovcové vakuové přísavky ZP2-ZJ
Jednotka vakuové podložky řady ZP2
Řada ZP2-T s měchovým adaptérem vakuové podložky
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Commaelec je přední výrobce, vakuové přísavky s měchy ZP2-ZJ jsou ideálním řešením pro přesnou a stabilní manipulaci v kompaktních, vysoce účinných průmyslových prostředích.
Jaké jsou klíčové vlastnosti destiček ZP2-ZJ?
Struktura měchu
Design ve stylu akordeonu s 1,5vrstvým (φ2–φ6) a 4,5vrstvým (φ15–φ46) konfiguracemi
Flexibilní záhyby se přizpůsobí nerovným, zakřiveným nebo nakloněným povrchům obrobku
Vestavěná kompenzace pro výškové a úhlové odchylky, snižuje chyby polohování
Eliminuje potřebu dalšího vyrovnávacího prostoru, ideální pro kompaktní uspořádání zařízení
Možnosti materiálu
NBR:nákladově efektivní a odolný proti opotřebení pro všeobecné aplikace
Silikon:vhodné pro vysokoteplotní a čisté prostředí
Přizpůsobené materiály (např. antistatické) pro elektroniku a citlivý průmysl
Comma zajišťuje stabilní kvalitu materiálu a konzistentní výkon napříč šaržemi
Vysoký výkon
Silné a stabilní sání i na nepravidelných nebo nakloněných površích
Snižuje riziko oddělení ve srovnání s běžnými plochými košíčky
Vyspělá technologie vakuového těsnění a udržování tlaku pro spolehlivý provoz
Podporováno vakuovými přísavkami China Mini Bellows ZP2-ZJ Výhody výrobce:nákladová efektivita, různé modely a stabilní dodavatelský řetězec
Jak vybrat správné vakuové přísavky s vlnovcem ZP2-ZJ
Výběr správných vakuových přísavek s vlnovcem ZP2-ZJ závisí na vašich skutečných pracovních podmínkách. Zaměřte se na následující praktické faktory:
1. Tvar a povrch obrobku
Nerovné / zakřivené povrchy → pro lepší flexibilitu zvolte více vrstev měchu (4,5vrstvé).
Malé, mírně nerovné díly → 1,5vrstvá je dostatečná a stabilnější
Vlnovcová struktura pomáhá kompenzovat úhlové a výškové rozdíly při uchopení
2. Velikost a hmotnost obrobku
Malé/lehké díly → φ2–φ6
Větší nebo těžší části → φ15–φ46
Větší průměry poskytují silnější sací sílu a lepší stabilitu
3. Pracovní prostředí
Normální podmínky → NBR (cenově efektivní)
Vysoká teplota / čisté prostředí → silikon
Elektronika / citlivé části → antistatické materiály
Comma podporuje přizpůsobení materiálu tak, aby odpovídal specifickým průmyslovým potřebám
4. Prostor a uspořádání zařízení
Kompaktní automatizační systémy → ZP2-ZJ je ideální, protože nepotřebuje další vyrovnávací prostor
Ujistěte se, že výška šálku a zdvih odpovídají konstrukci vašeho stroje
Zkontrolujte kompatibilitu se stávajícími montážními a vakuovými systémy
5. Rychlost a přesnost manipulace
Vysokorychlostní výběr a umístění → menší šálky s rychlou odezvou
Vyžaduje přesné umístění → zvolte vhodné vrstvy měchu, abyste snížili nesouosost
6. Požadavky na stabilitu
Pokud jsou obrobky nakloněny nebo nekonzistentně umístěny, upřednostněte:
Vícevrstvý vlnovec
Větší kontaktní plocha
To zlepšuje těsnění a snižuje selhání sání
Praktický tip na výběr
Pokud si nejste jisti, začněte s:
Střední velikost (např. φ15–φ30)
Materiál silikon nebo NBR
1,5vrstvý pro všeobecné použití / 4,5vrstvý pro složité povrchy
Poté optimalizujte na základě skutečného výkonu testu.

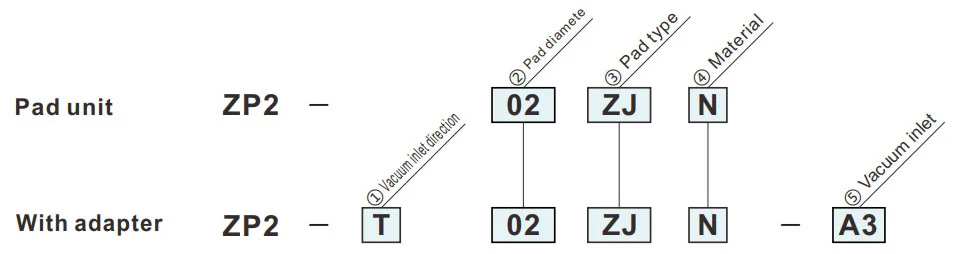

Jak objednat
- Pro použití tam, kde není místo pro nárazník (pružinový typ).
- Obrobky se šikmou adsorpční plochou.
| ①Směr vstupu vakua | |
| T | Vertikální |
| ③Typ podložky | |
| ZJ | Měchy |
|
⑤ Přívod vakua
② Průměr podložky (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (muž) | ● | ● | — | — |
| A5 | M5x0,8 (samec) | — | — | ● | ● |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.

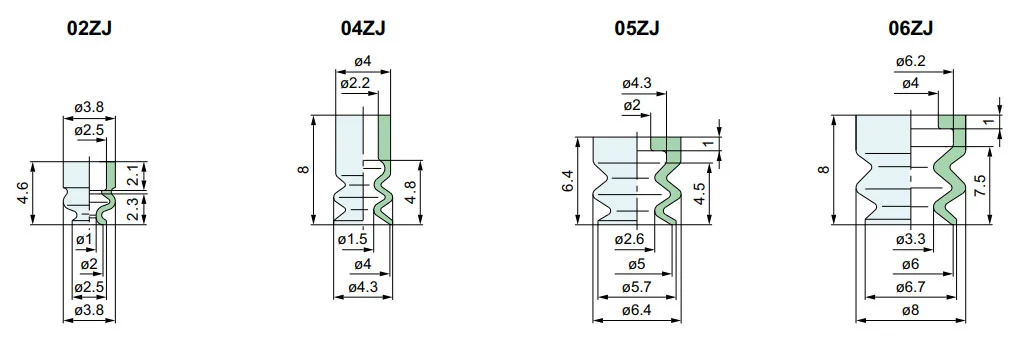

Rozměry (mm)
Zelený symbol je přizpůsobené modely.
ZJ
Měchy
| Model | |||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Model pro referenci: ZP2-02ZJS

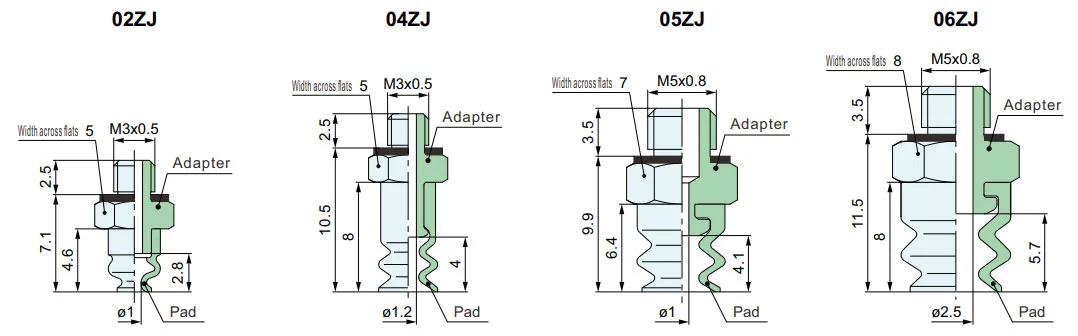

ZP2-T
Vertikální
| Model | Adaptér | |||||
|
① Vakuum směr vstupu |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Vakuum vtok |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Model pro referenci: ZP2-T04ZJGS-A3
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
