Vakuové přísavky bez pojistného kroužku ZP2-J
Jednotka měchových podložek řady ZP2

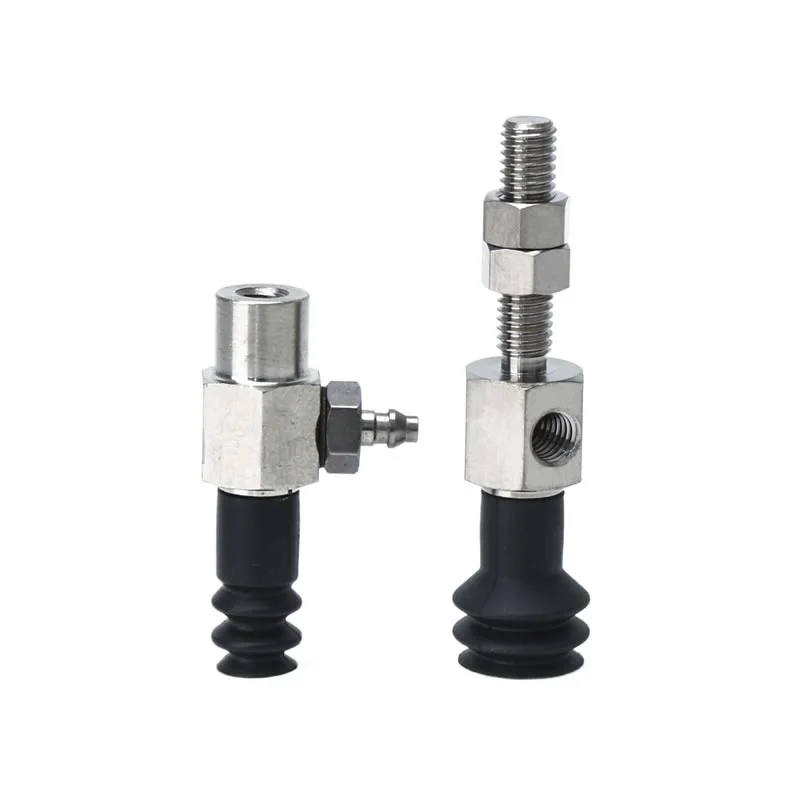

Řada ZP2-T s měchovým adaptérem vakuových podložek
Řada ZP2-R s měchovým adaptérem vakuových podložek
Řada ZP2-Y s měchovým adaptérem vakuových podložek
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj

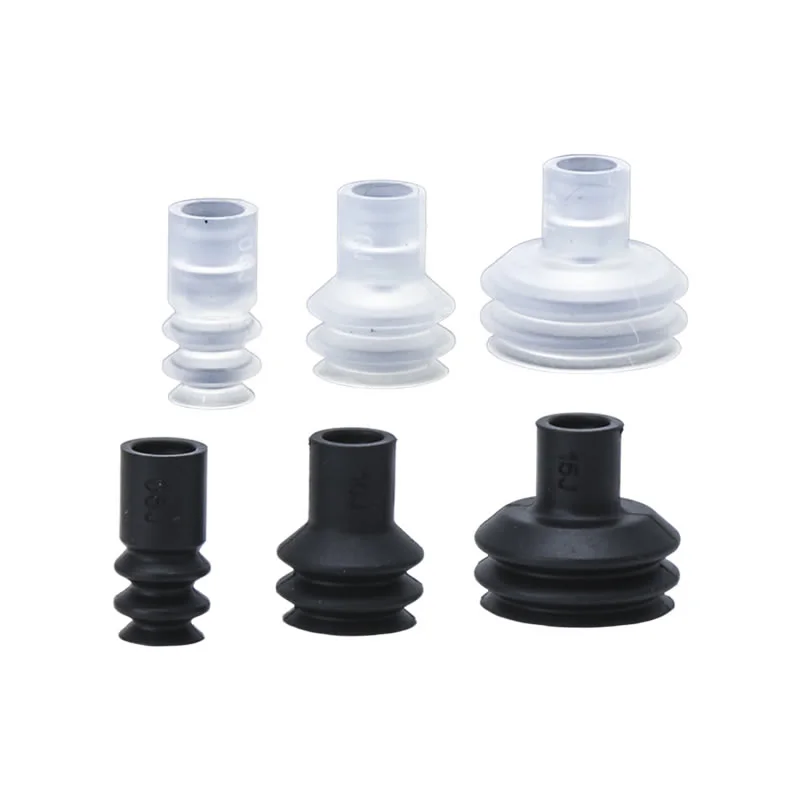

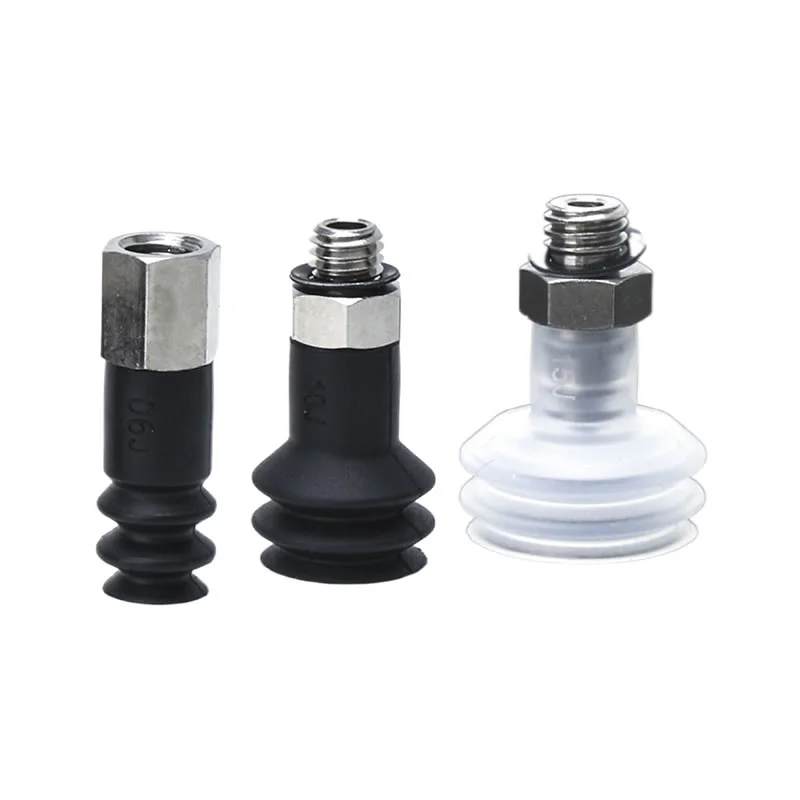

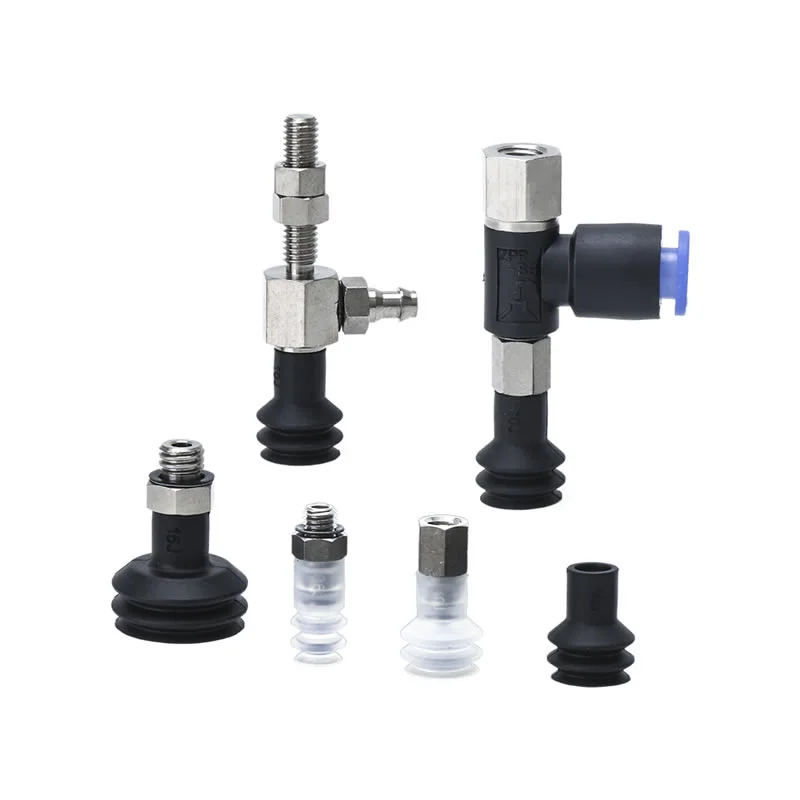

Měchové vakuové přísavky bez pojistného kroužku ZP2-J jsou navrženy pro kompaktní, přesné a adaptabilní automatizační aplikace. Jsou ideální pro malé součástky, nepravidelné díly a výrobní linky s omezeným prostorem.
Klíčové vlastnosti měchových pohárků ZP2-J bez pojistného kroužku
Vysoká flexibilita
Vícestupňový akordeonový design (2,5-vrstvý nebo 3,5-vrstvý) umožňuje vertikální absorpci zdvihu, kompenzuje výškové rozdíly a drobné nesouososti.
Zajišťuje stabilní uchopení na nerovném nebo nakloněném povrchu.
Podporuje jemné nebo nepravidelně tvarované obrobky bez poškození.
Není potřeba žádný pojistný kroužek
2,5vrstvé modely nevyžadují pojistný kroužek, což zjednodušuje instalaci a zkracuje dobu montáže.
K dispozici v průměrech φ6 mm, φ10 mm a φ15 mm, aby vyhovovaly různým požadavkům na sání.
Zachovává spolehlivou přilnavost i přes absenci uzamykacího hardwaru.
Typ montáže
Navrženo pro přímou nebo modulární integraci do robotických ramen a automatizovaných stanic.
Kompaktní konstrukce se hodí do stísněných prostor na výrobních linkách.
Podporuje efektivní manipulaci s materiálem v elektronice, vstřikování a malém kovoobráběcím průmyslu.
Materiálová rozmanitost
Měchové vakuové přísavky bez pojistného kroužku ZP2-J jsou vyrobeny z vysoce kvalitního silikonu, pryže nebo polyuretanu (PU), který nabízí kombinaci výjimečné odolnosti proti oděru a pružnosti.
Kompatibilní s čistými prostory nebo antistatickým prostředím pro výrobu elektroniky.
Zajišťuje dlouhodobou životnost při častých cyklech a udržuje konzistentní výkon vakua.
Jaký je rozdíl mezi ZP2-J a ZP2-ZJ?
ZP2-J
Typ:Vícevlnové vlnovce bez pojistného kroužku Vakuové přísavky ZP2-J
Zamykací kroužek:Volitelný; 2,5vrstvé modely nevyžadují pojistný kroužek
Velikosti:2,5vrstvý (φ6mm, φ10mm, φ15mm), 3,5vrstvý (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Aplikace:Funguje dobře na nakloněných površích nebo omezeném nárazníkovém prostoru; ideální pro malou elektroniku, vstřikované díly a kompaktní kovové součástky
Flexibilita:Vysoká absorpce vertikálního zdvihu díky akordeonovému designu
Montáž:Kompaktní, snadná integrace do robotických ramen a automatizovaných stanic
ZP2-ZJ
Typ:Jednostupňový nebo dvoustupňový měchový vakuovač s pojistným kroužkem
Zamykací kroužek:Vyžaduje se pro bezpečnou montáž
Velikosti:Typicky větší průměry než ZP2-J; určené pro těžší nebo větší obrobky
Aplikace:Vhodné pro mírně větší, těžší nebo pevnější předměty; běžně používané v průmyslové automatizaci, kde je rozhodující stabilita a bezpečné upevnění
Flexibilita:Střední absorpce zdvihu; zaměřte se spíše na spolehlivé držení než na extrémní vertikální kompenzaci
Montáž:Vyžaduje pojistný kroužek pro bezpečné připevnění, kompatibilní se standardním montážním hardwarem

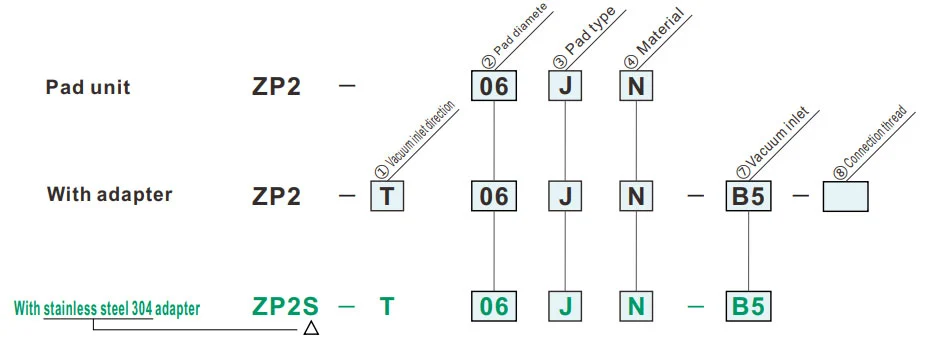

Jak objednat
- Pro použití tam, kde není místo pro nárazník (pružinový typ).
- Obrobky se šikmou adsorpční plochou.
- Použitelné pro adaptér řady ZP.
| ①Směr vstupu vakua | ⑦ Přívod vakua | ⑧Připojovací vlákno | ||
| T | Vertikální |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Postranní |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Průměr podložky (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Typ podložky | |
| J | Měchy (2,5stupňové) |
| ⑦ Přívod vakua | |||
| Vnější závit | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Ženské vlákno | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ozubená montáž | U4 | Pro měkké trubky ø4 | M-5AU-4 |
| N4 | Pro nylonové hadice ø4 | M-5AN-4 | |
| U6 | Pro měkké trubky ø6 | M-5AU-6 | |
| N6 | Pro nylonové hadice ø6 | M-5AN-6 | |
| Jednodotykové uchycení | 04 | ø4 | |
| 06 | ø6 | ||
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Reen symbol jsou přizpůsobené modely.
| ⑧Připojovací vlákno | ||
| Vnější závit | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Ženské vlákno | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
Rozměry (mm)
Zelený symbol je přizpůsobené modely.
J
Měchy
| Model | øA | øB | øC | |||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Model pro referenci: ZP2-06JN
Montážní rozměry adaptéru
ZP2-T
Vertikální
A5, A6
| Model | A | B | C | D | Přizpůsobit | |||||
|
① Vakuum směr vstupu |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1,0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Model pro reference: ZP2-TB10JGN-A5
ZP2-T
Vertikální
B4, B5
| Model | A | B | Přizpůsobit | |||||
|
① Vakuum směr vstupu |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1,0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Model pro referenci: ZP2-TB15JN-B5

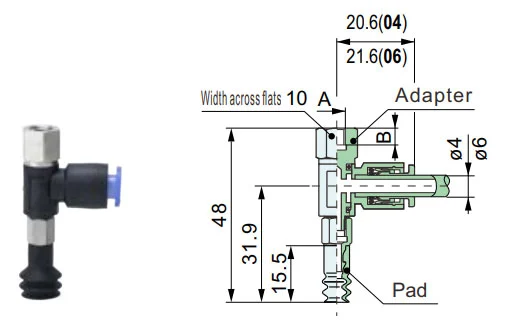

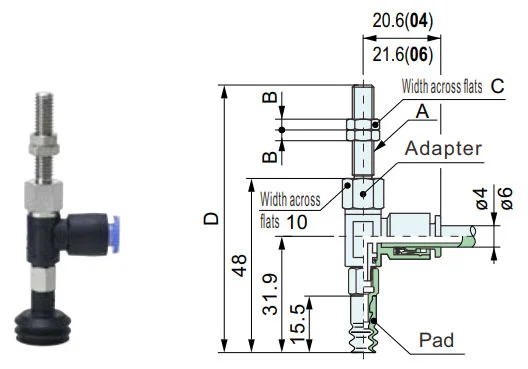

ZP2-R
Postranní
A5, A6
| Model | A | B | C | D | Přizpůsobit | ||||||||
|
① Vakuum směr vstupu |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 74 | A6 | ||||||||
Model pro referenci: ZP2-R06JGN-04-A5 Adaptér pro referenci: ZPR1-04-A5
ZP2-R
Postranní
B4, B5
| Model | A | B | Přizpůsobit | ||||||||
|
① Vakuum směr vstupu |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Model pro referenci: ZP2-RB10JN-06-B5 Adaptér pro referenci:ZPR1-06-B5

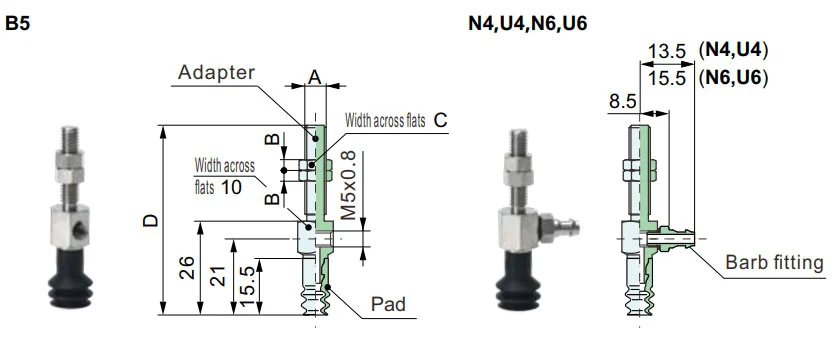

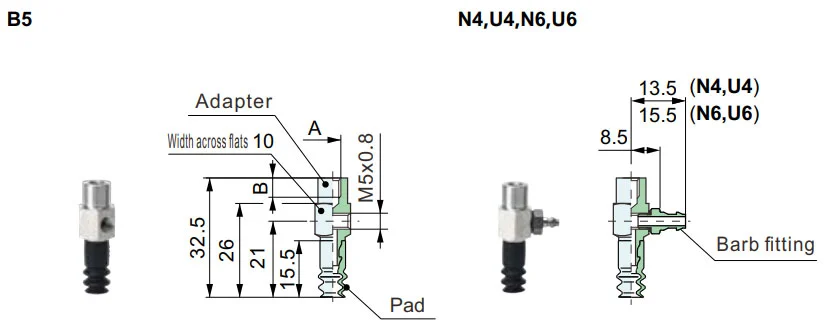

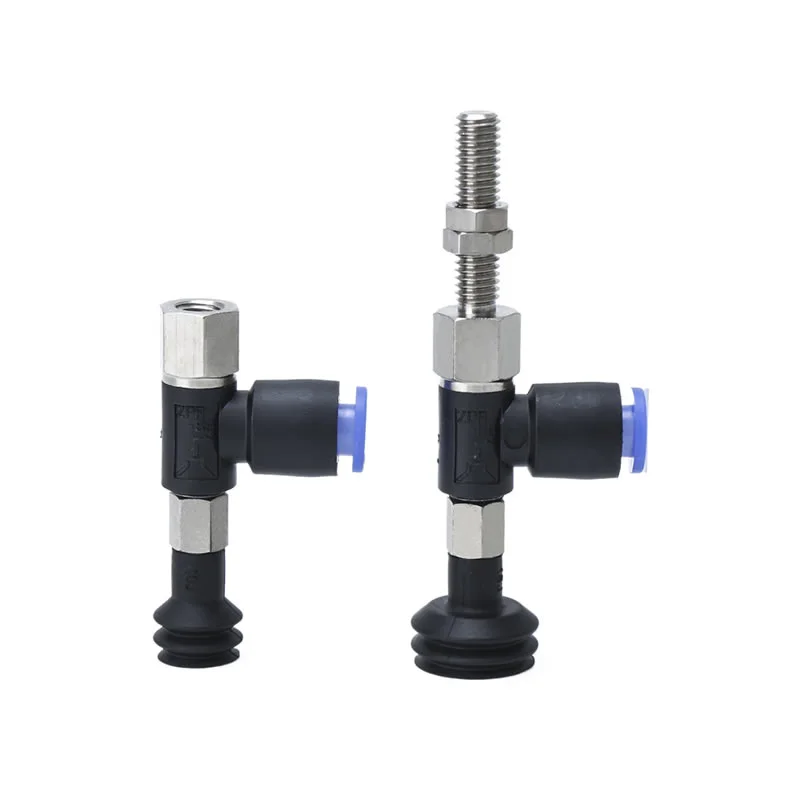

ZP2-Y
Postranní
A5, A6
| Model | A | B | C | D | Přizpůsobit | ||||||||
|
① Vakuum směr vstupu |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 53 | A6 | ||||||||
Model pro referenci: ZP2-YB15JGN-U4-A6 Adaptér pro referenci: ZPY1-U4-A6
ZP2-Y
Postranní
B4, B5
| Model | A | B | Přizpůsobit | ||||||||
|
① Vakuum směr vstupu |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Model pro referenci: ZP2-Y06JS-N4-B4 Adaptér pro referenci: ZPY1-N4-B4
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
