Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).
Vakuové přísavky bez značek ZP3

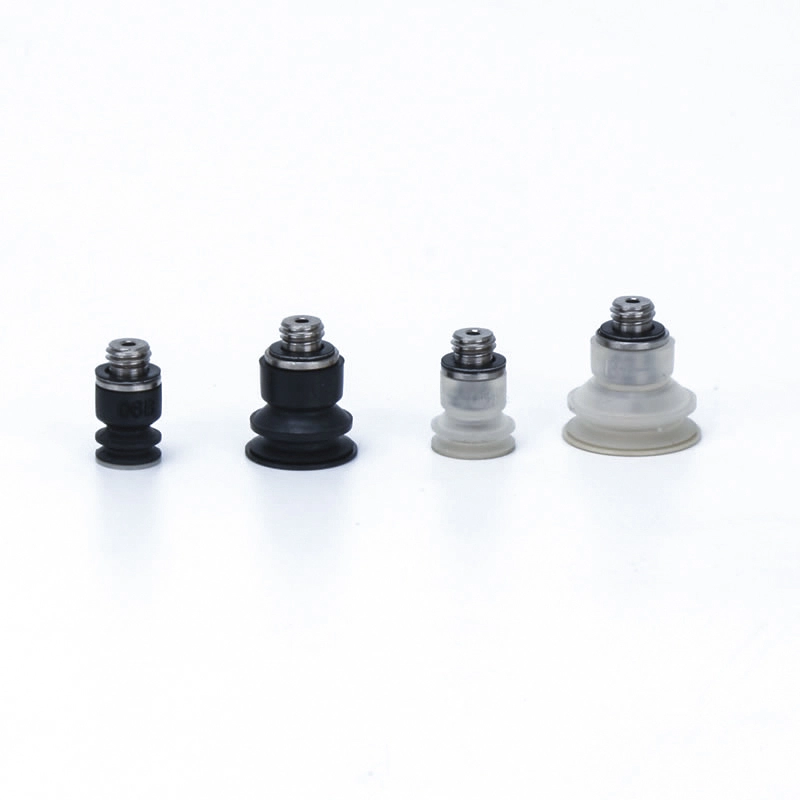

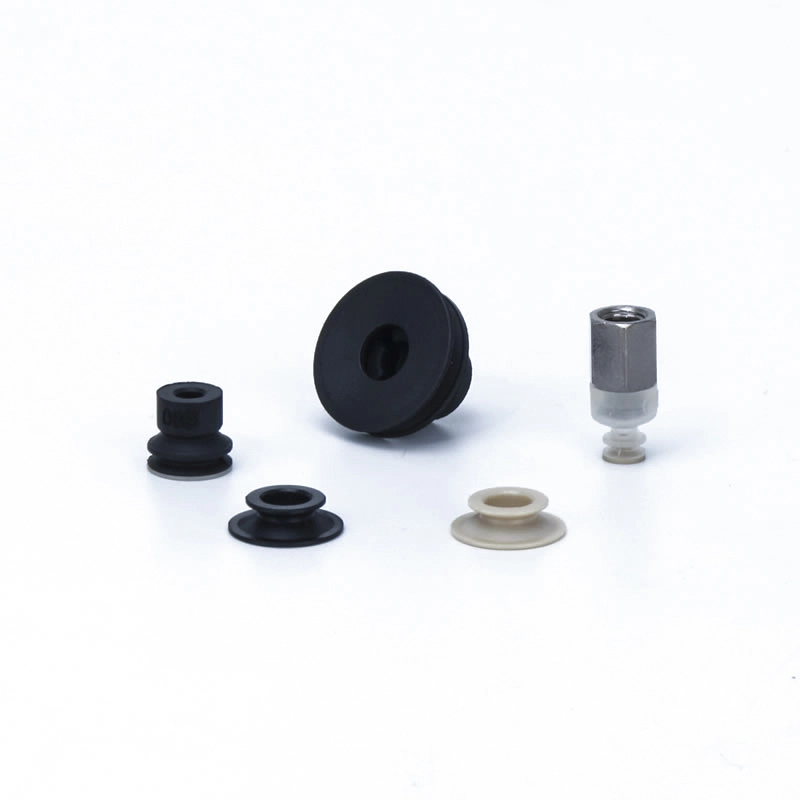

Vakuové přísavky bez značek ZP3 od Commaelec jsou kompaktní přísavky (φ4–16 mm) s vestavěnými teleskopickými dorazy pro minimální prašnost. Ideální pro fotovoltaické panely, polovodičové destičky, optické čočky, OLED/LCD panely a lékařské komponenty, nabízejí přizpůsobené možnosti, flexibilní instalaci, antistatické materiály a příslušenství z nerezové oceli.
Klikněte a spusťte výběr
》Zpět na informace o produktu
Vakuové přísavky bez značek ZP3

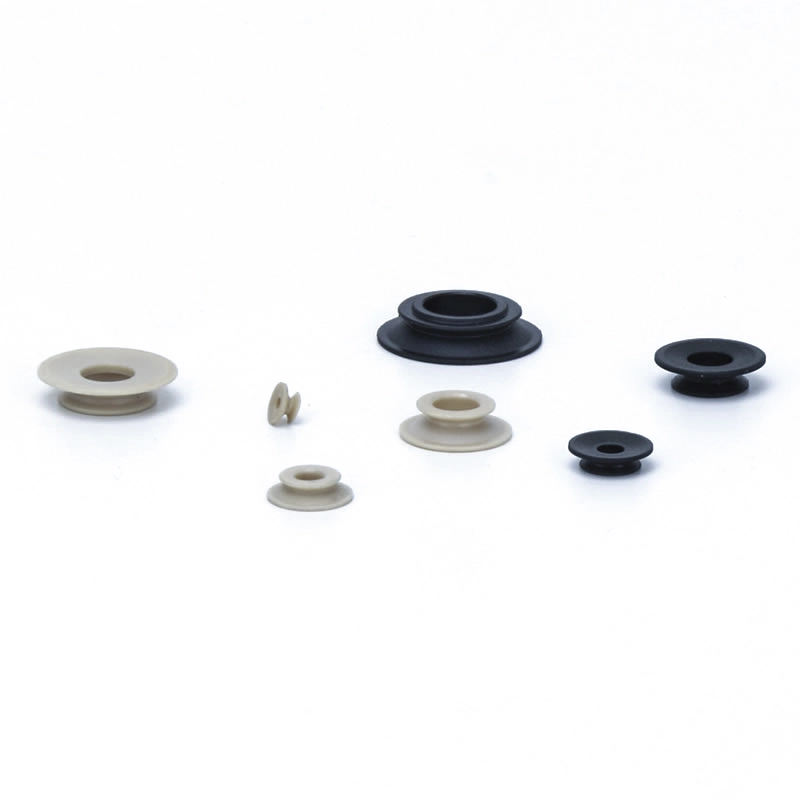

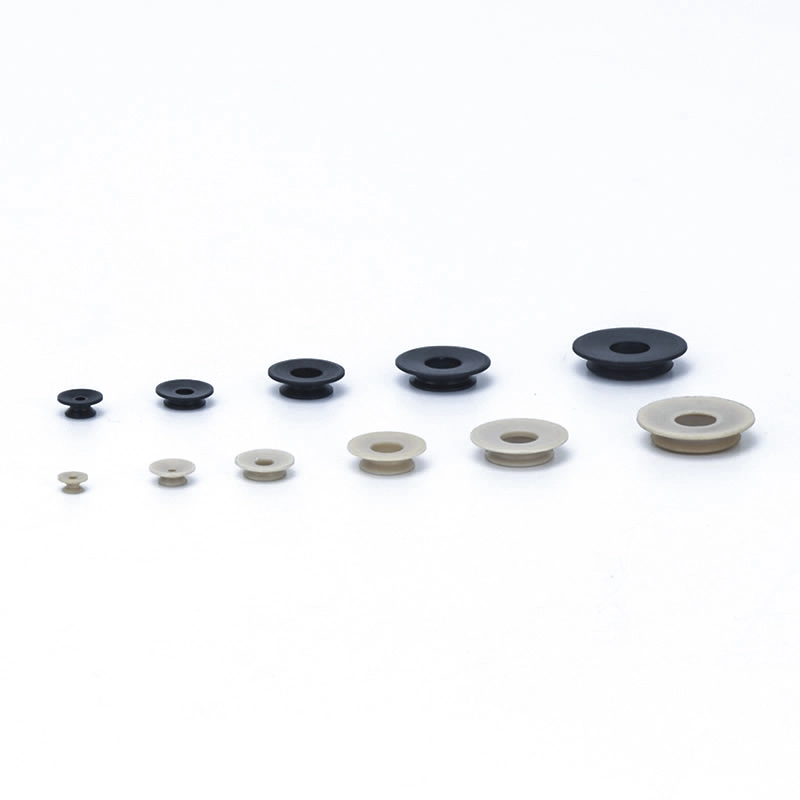

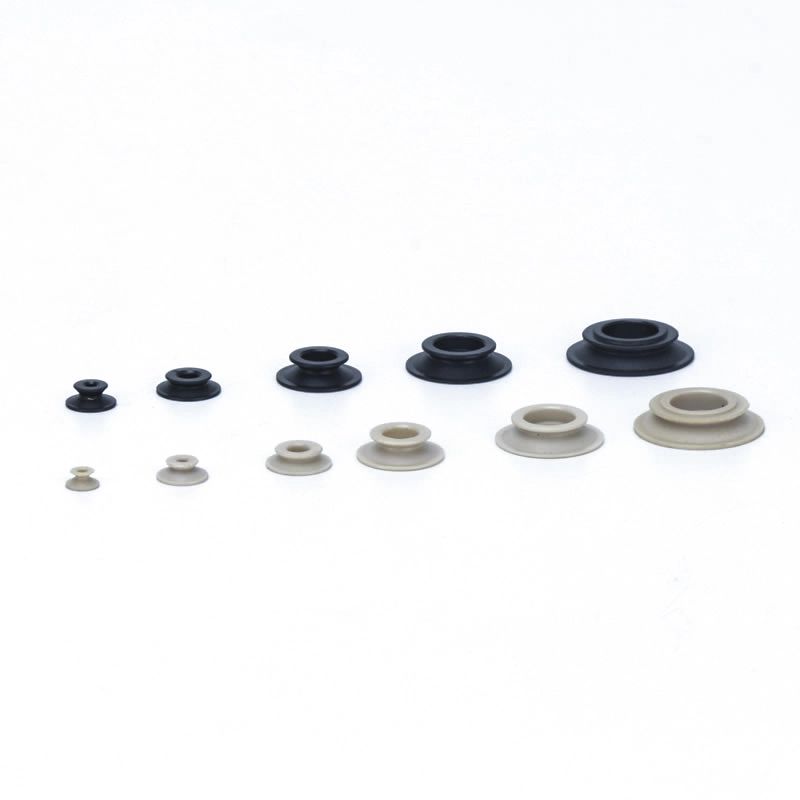

Připojovací podložka z pryskyřice řady ZP3
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Vakuové přísavky ZP3 bez značek jsou precizně navržené mini přísavky vyrobené v Číně, navržené tak, aby si poradily s jemnými povrchy, aniž by způsobily škrábance nebo stopy. Jsou vyrobeny z vysoce kvalitního silikonu a volitelných nástavců PEEK, poskytují spolehlivou přilnavost, minimální tvorbu prachu a stabilní výkon vysávání. Tyto přísavky jsou ideální pro automatizaci v citlivých průmyslových odvětvích, jako je elektronika, fotovoltaika a lékařská zařízení.
Aplikace
Fotovoltaické panely:Bezpečná přeprava a instalace bez poškození skleněných povrchů.
Polovodičové destičky (křemík):Přesná manipulace s křehkými wafery při výrobě.
Optické čočky (sklo/pryskyřice):Bezpečné uchopení pro montáž objektivu bez poškození povrchu.
Elektronické displeje (OLED/LCD panely):Přenos a umístění bez škrábanců.
Součásti lékařského zařízení:Bezpečná manipulace s příslušenstvím chirurgických nástrojů nebo jemnými částmi.
Klíčové vlastnosti
Design bez známek:Zabraňuje poškrábání nebo poškození povrchu při manipulaci.
Kompaktní velikost:Dostupné v miniprůměrech (4–16 mm), vhodné do stísněných prostor.
Vysoce kvalitní materiály:Vakuové kelímky, které nezanechávají stopy, jsou k dispozici v silikonových a PEEK variantách, které nabízejí vynikající chemickou odolnost a tepelnou odolnost.
Minimální prašnost:Vestavěný teleskopický nárazník snižuje tvorbu prachu v citlivých prostředích.
Flexibilní instalace:Vertikální nebo boční orientace vstupu vakua; může obsahovat adaptéry nebo držáky z nerezové oceli.
Přizpůsobitelné možnosti:Řešení na míru pro specifické průmyslové potřeby.
FAQ
Q1: Která průmyslová odvětví nejvíce těží z těchto přísavek?
A: Výroba elektroniky, fotovoltaiky, optiky, polovodičů a přesné lékařské výroby.
Q2: Mohu přizpůsobit velikost nebo materiál přísavky?
Odpověď: Ano, vakuové přísavky ZP3 bez značek jsou k dispozici v různých průměrech, silikonových nebo PEEK materiálech a volitelném antistatickém nebo nerezovém příslušenství.
Q3: Jak tyto kalíšky snižují poškození povrchu?
Odpověď: Měkké, vysoce elastické materiály a přesné ovládání podtlaku zajišťují, že během zvedání a umísťování nevznikají žádné škrábance nebo stopy.
Jak objednat
- Na obrobku nezůstávají žádné adsorpční stopy (pryžové složky).
>Zabraňuje přímému kontaktu mezi obrobkem a pryží instalací nástavce PEEK na měchovou podložku, aby se zabránilo přenosu pryžových složek. - Ideální pro měchové podložky řady ZP3 (ø4 až ø16)
| ②Průměr podložky (mm) | |
| Symbol | Použitelná podložka |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Přídavný materiál | |
| P | PROHLÉDNĚTE |
| GP | Vodivý PEEK |
| M | POM |
| GM | Vodivý POM |
- Při objednávání s podložkou uveďte „*“ pod číslo dílu podložky, jak je znázorněno níže. Pamatujte, že podložka není dodávána s namontovaným nástavcem.
- Pokud je nástavec vyroben z vodivého PEEK, použijte pro podložku vodivý materiál.
- Před použitím nástavce výrobek očistěte.
- Tento výrobek se po opracování nečistí. Pokud je produkt používán ve stavu, v jakém byl odeslán, mohou na obrobku zůstat zbytky materiálu. Před použitím vyčistěte.
- Pokud je kontakt s tvrdým materiálem problém, tento výrobek nepoužívejte.
Rozměry (mm)
Zelený symbol je přizpůsobené modely.
K
Pryskyřicový nástavec
| Model | øA | øB | øC | D | P | Adaptér podložka žádný. |
||||||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
|||||||
| ZP3 | 04 | K |
P GP M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Pokud je nástavec vyroben z vodivého PEEK, použijte pro podložku vodivý materiál.
Model pro referenci: ZP3-08KGP Adaptérová podložka pro referenci: ZP3-08BGN / ZP3-08BGS
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
| Typ podložky | Průměr podložky (mm) | Aplikace | Typické povrchy a tvary obrobků | |||||||
| Byt | Zamával | Šikmý | Různé výšky | Konvexní | Olejový | |||||
|
|
|
|
|
|
|||||
| Kompaktní P ad | ploché (U) |
|
ø1,5~ø3,5 | Pro adsorpci obrobků s rovným a nedeformovaným povrchem | ⚪ | X | X | X | X | X |
| Plochý s drážkou (UM) |
|
ø4~ø16 | Pro obrobek, který se pravděpodobně deformuje | ⚪ | X | X | X | X | △ | |
| Měchy (B) |
|
ø4~ø16 | Pro adsorpci obrobků se šikmým povrchem | ⚪ | △ | ⚪ | X | △ | X | |
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
