Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).
Přísavky s nízkým třením pro přímou montáž ZP3
Commaelec je profesionální výrobce a dodavatel specializující se na vakuové přísavky ZP3 s nízkým třením pro přímou montáž vakuových přísavek s nízkým třením a přímou montáží. Tyto kompaktní jednotky s průměrem od 4 mm do 16 mm jsou speciálně navrženy pro elektronický průmysl. Díky vestavěné teleskopické nárazníkové tyči, která vytváří minimální množství prachu, jsou zvláště vhodné pro použití v přesné elektronice, lékařských a farmaceutických aplikacích.
Klikněte a spusťte výběr
》Zpět na informace o produktu

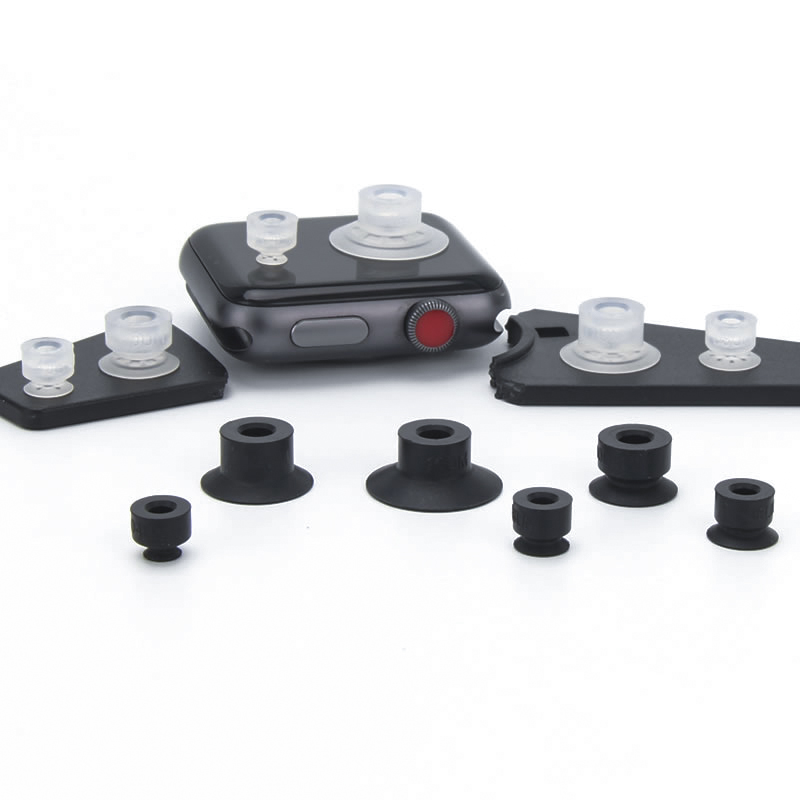

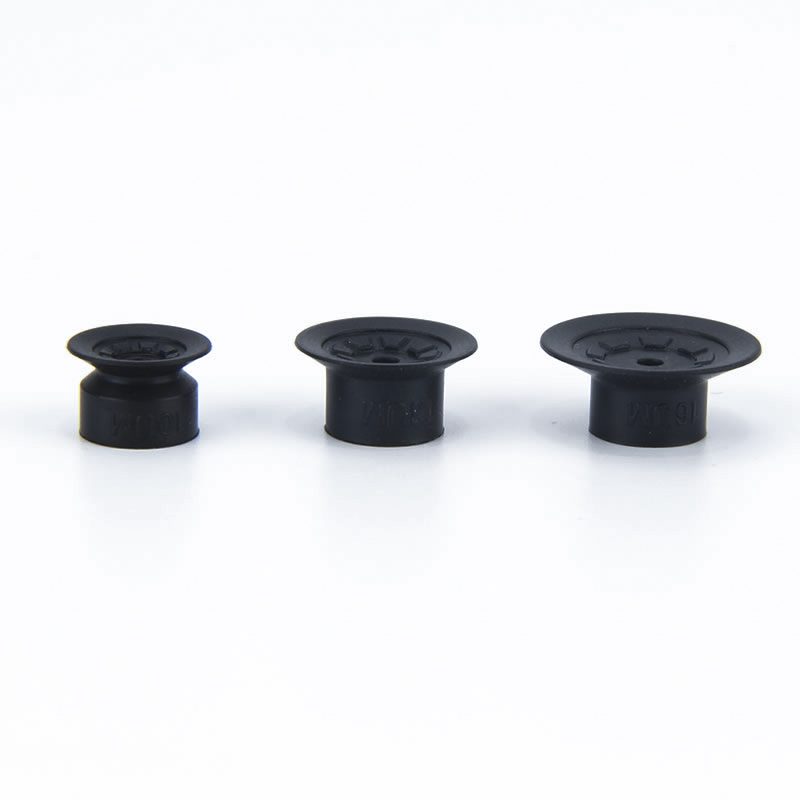

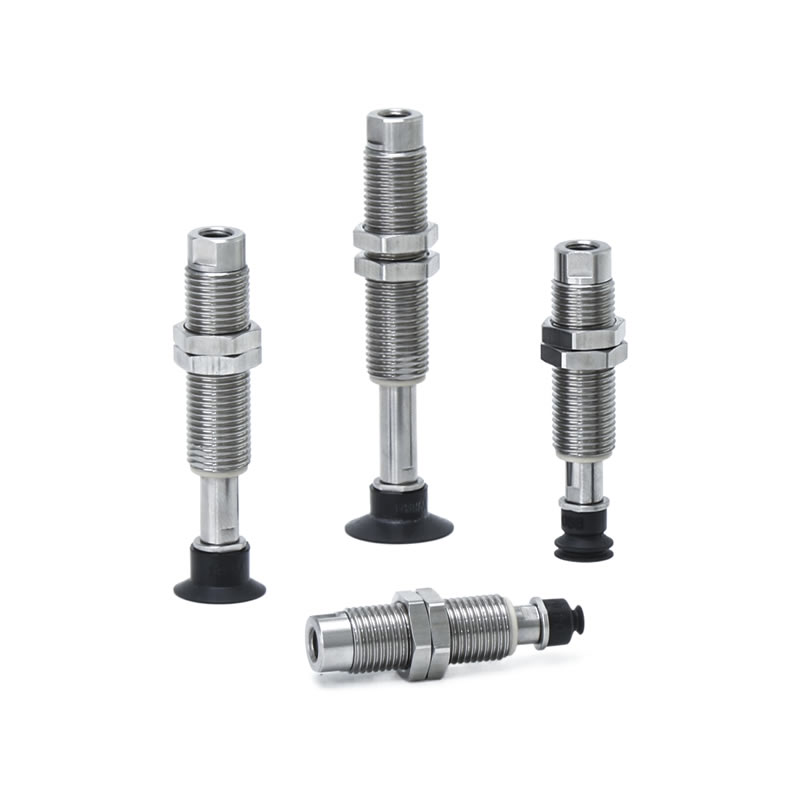

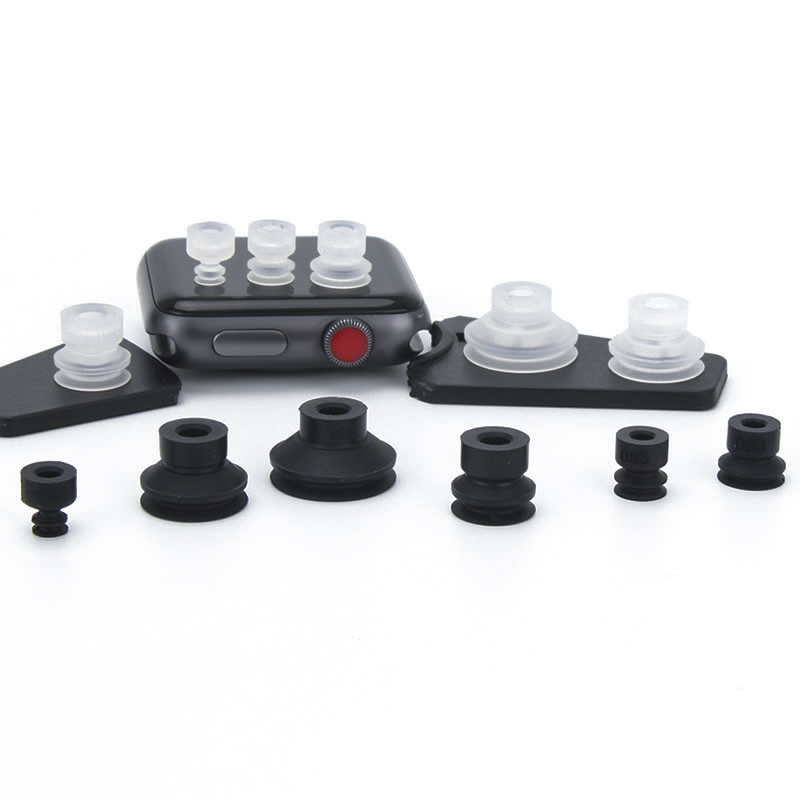

Přísavky s nízkým třením pro přímou montáž ZP3
Řada ZP3-T s kompaktní vakuovou podložkou s nízkým třením
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Přísavky ZP3 pro přímé upevnění s nízkým třením jsou kompaktní, přesně navržené přísavky určené pro elektronický, lékařský a farmaceutický průmysl. S průměry od 4 mm do 16 mm jsou tyto přísavky vybaveny vestavěnou teleskopickou nárazníkovou tyčí, která minimalizuje tvorbu prachu a zajišťuje bezpečnou a čistou manipulaci s citlivými součástmi.
Co jsou vakuové přísavky ZP3 s přímou montáží s nízkým třením?
Specializovaná vakuová podložka s možností přímé montáže pro automatizované systémy.
Obsahuje teleskopický nárazník s nízkým třením, který snižuje opotřebení a znečištění během opakovaných cyklů.
Kompatibilní s vertikálními a bočními směry vstupu vakua, což umožňuje flexibilní instalaci v těsných výrobních linkách.
Dostupné z vysoce kvalitních pryžových, silikonových a antistatických materiálů, s volitelnými adaptéry a celonerezovým příslušenstvím pro aplikace s lithiovými bateriemi.
Aplikace
Přesná elektronika, jako jsou desky plošných spojů a mikročipy.
Lékařská a farmaceutická montáž, kde čistota a nízká kontaminace jsou rozhodující.
Integrace do robotických systémů pick-and-place a automatizovaných montážních linek.
Manipulace s malým hardwarem a komponentami lithiové baterie vyžadující minimální tvorbu prachu.
Výhody
Kompaktní konstrukce s nízkým třením minimalizuje opotřebení, prach a údržbu.
Vysoká přizpůsobivost, podpora více orientací vakuového vstupu a konfigurace pufru.
Přísavky ZP3 pro přímé upevnění s nízkým třením jsou vyrobeny z odolných materiálů, jako je silikon a pryž, aby zajistily stabilní a dlouhotrvající sání, čímž poskytují prodlouženou životnost.
Flexibilní možnosti s adaptéry, držáky nárazníků a příslušenstvím z nerezové oceli pro specializované průmyslové potřeby.
Nákladově efektivní výroba v Číně s vyspělou technologií a stabilním dodavatelským řetězcem zajišťuje včasné dodání a vysoce kvalitní výkon.
Proč si vybrat Commaelec?
Spolehlivý výrobce a dodavatel s vlastní výrobou a rozsáhlými skladovými zásobami.
Rozmanité produktové portfolio zahrnující různé specifikace, tvary a materiálové možnosti.
Vyspělá technologie zajišťující silnou přilnavost, stabilitu a bezpečnou manipulaci s materiálem.
Zákaznicky orientovaná služba s rychlou odezvou, přizpůsobením a technickou podporou pro bezproblémovou integraci.
Jak objednat
- Snížené množství částic pod 1/10 (ve srovnání s předchozími produkty).
- Slitina mědi nepoužitá.
- S nízkým třením, nízkou hlučností! Hlučnost 45dB.
- Hladký pohyb nahoru a dolů podle antiexcentrické struktury.
- Problém zaseknutého hřídele podle napětí trubky byl vyřešen!
| ①Směr vstupu vakua | |
| T | Vertikální |
| ②Průměr podložky (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Typ podložky | |
| UM | Plochý s drážkou |
| B | Měchy |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
| ⑤Specifikace pufru | |
| D | Rotující (nízké tření) |
| ⑥Zdvih nárazníku (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Přívod vakua | |
| B5 | M5 x 0,8 |
Rozměry (mm)
Zelený symbol je přizpůsobené modely.
UM
Plochý s drážkou
| Model | A | B | C | D | Buffer | |||||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Buffer spec. |
⑥ Buffer mrtvice |
⑧ Vakuum vtok |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model pro referenci: ZP3-T16UMND15-B5
B
Měchy
| Model | A | B | C | D | Buffer | |||||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Buffer spec. |
⑥ Buffer mrtvice |
⑧ Vakuum vtok |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model pro reference: ZP3-T08BND6-B5
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
| Typ podložky | Průměr podložky (mm) | Aplikace | Typické povrchy a tvary obrobků | |||||||
| Byt | Zamával | Šikmý | Různé výšky | Konvexní | Olejový | |||||
|
|
|
|
|
|
|||||
| Kompaktní P ad | ploché (U) |
|
ø1,5~ø3,5 | Pro adsorpci obrobků s rovným a nedeformovaným povrchem | ⚪ | X | X | X | X | X |
| Plochý s drážkou (UM) |
|
ø4~ø16 | Pro obrobek, který se pravděpodobně deformuje | ⚪ | X | X | X | X | △ | |
| Měchy (B) |
|
ø4~ø16 | Pro adsorpci obrobků se šikmým povrchem | ⚪ | △ | ⚪ | X | △ | X | |
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
