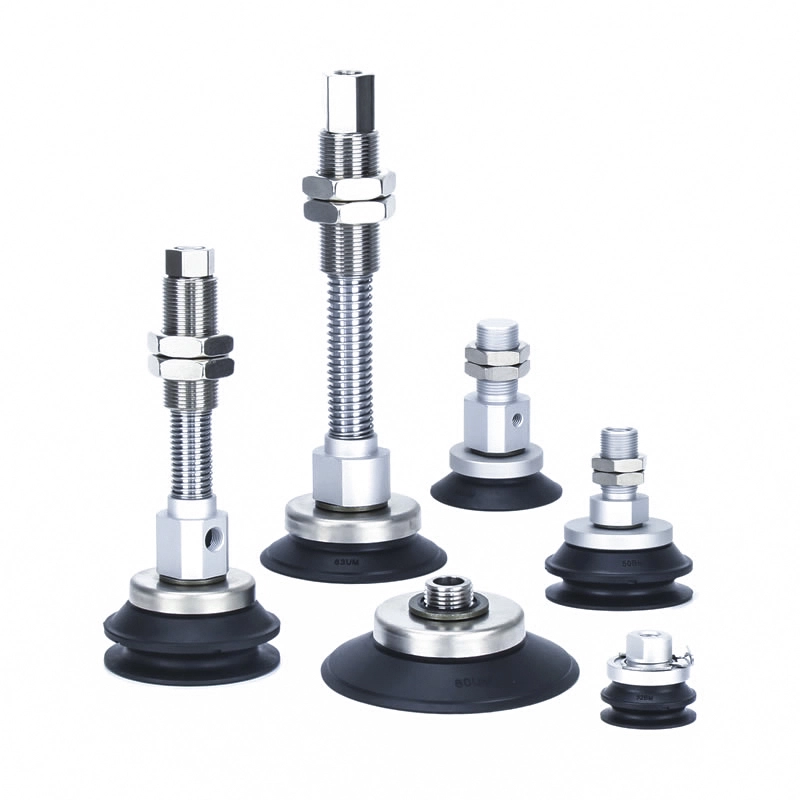

Vysoce tuhé vakuové přísavky ZP3E
Vakuové přísavky s vysokou tuhostí ZP3E jsou určeny pro manipulaci s velkým zatížením velkých nebo porézních obrobků. Díky drážkovanému těsnícímu povrchu a akordeonové struktuře zajišťují silnou přilnavost na nerovném povrchu. Ideální pro sklo, plechy a obaly, poskytují stabilní uchopení, manipulaci bez škrábanců a spolehlivý výkon v automatizačních systémech s vysokým průtokem. Je také široce používán ve výrobních linkách napříč průmyslovými odvětvími včetně výroby elektroniky, montáže automobilů a logistického třídění.
Klikněte a spusťte výběr
》Zpět na informace o produktu
Vysoce tuhé vakuové přísavky ZP3E

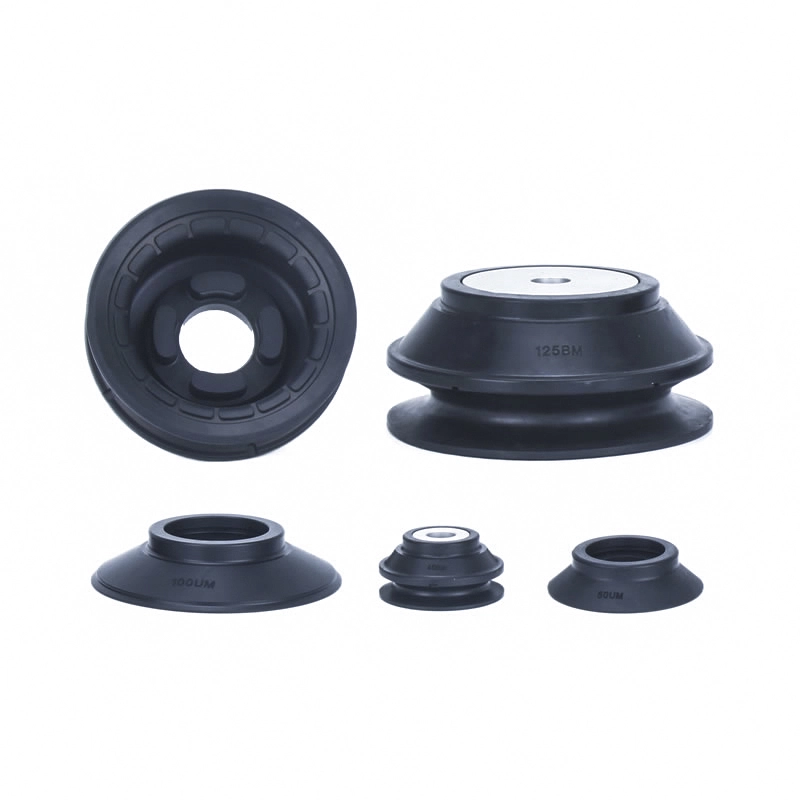

Jednotka vakuových podložek řady ZP3E s vysokou tuhostí

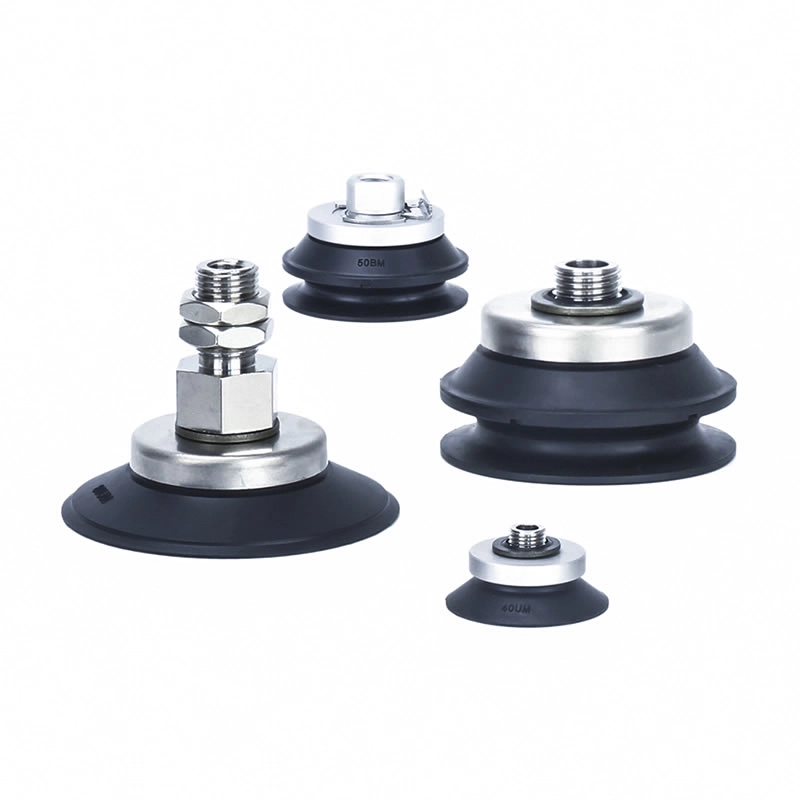

Řada ZP3E-T s adaptérem pro vakuové podložky s vysokou tuhostí
Řada ZP3E-T s vakuovými podložkami s vysokou tuhostí

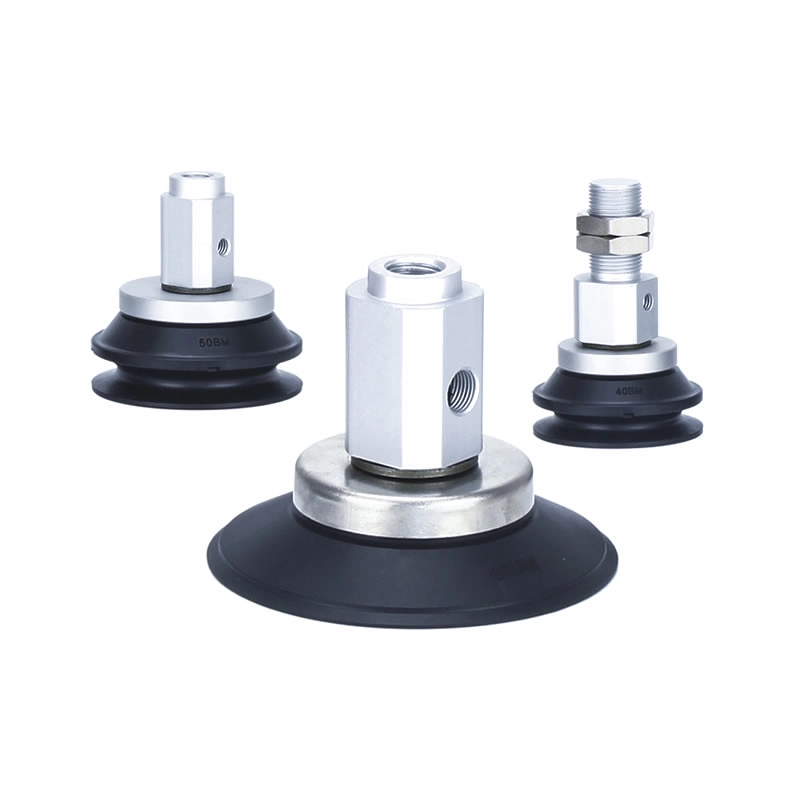

Řada ZP3E-Y s adaptérem pro vakuové podložky s vysokou tuhostí
Řada ZP3E-Y s vakuovými podložkami s vysokou tuhostí
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Vakuové přísavky s vysokou tuhostí ZP3E jsou průmyslové přísavky určené pro velkou zátěž a manipulaci s obrobky. Jsou ideální pro aplikace vyžadující silnou přilnavost, vysokou vzduchotěsnost a stabilní uchopení i na nerovných nebo mírně propustných površích.
Klíčové vlastnosti
Heavy-Duty Handability Capability
Vysoce tuhé vakuové přísavky ZP3E jsou navrženy speciálně pro velké a těžké obrobky, jako je lepenka, skleněné panely a plechy.
Rozsah průměrů:32 mm až 125 mm
K dispozici v jednovrstvé a dvouvrstvé konfiguraci
Vylepšený výkon těsnění
Drážkovaná sací plocha zlepšuje stabilitu úchopu a udržuje podtlak
Těsnicí struktura ve tvaru harmoniky se přizpůsobí nakloněným nebo nerovným povrchům
Zajišťuje spolehlivou přilnavost i pro zakřivené nebo nepravidelné obrobky
Optimalizováno pro porézní materiály
Vhodné pro karton, lepenku a další prodyšné materiály
Účinně pracuje s vakuovými systémy s vysokým průtokem
Udržuje konzistentní sání i přes mírný únik vzduchu
Flexibilní instalace
Více možností montáže pro různá nastavení automatizace
Kompatibilní s robotickými rameny a automatizovanými výrobními linkami
Aplikace
Zařízení pro průmyslovou automatizaci
Stroje na tvarování papírových krabic:Přeprava a umístění kartonových listů
Systémy balení:Skládejte a přemisťujte těžké kartony a materiály
Robotická automatizace:Stabilní uchopení a rychlé uvolnění v montážních linkách
Manipulace s obrobkem
Zpracování skla:Manipulace s hladkými, těžkými skleněnými tabulemi nezanechávající stopy
Kovové a plastové desky:Ocelové plechy, hliníkové plechy a silné plastové desky
Logistika a skladování:Automatizované stohování těžkých produktů
Výkonové výhody
Vysoká tuhost konstrukce zajišťuje stabilitu při manipulaci s těžkým nákladem.
Design bez značek chrání citlivé povrchy – jako je sklo – před poškozením.
Robustní schopnost zadržování vakua zajišťuje spolehlivý provoz v náročných prostředích.
Vysoce tuhé vakuové přísavky ZP3E jsou vhodné pro použití v elektronickém, automobilovém, logistickém a zpracovatelském průmyslu.
Proč si vybrat vakuové pohárky ZP3E vyrobené v Číně
Nákladově efektivní výroba se spolehlivým výkonem
Vyspělá technologie využívající vysoce kvalitní silikon a pokročilé vakuové těsnění
Široký sortiment pro splnění různých průmyslových potřeb
Stabilní dodavatelský řetězec zajišťující rychlé a konzistentní dodávky

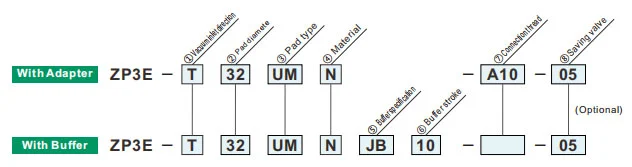

Jak objednat
| ②Průměr podložky (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Typ podložky | |
| UM | Plochý typ s drážkou |
| BM | Vlnovcový typ s žebrováním a drážkou |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
| ⑧ Talíř | |
| Nula | Bez desky |
| P | S deskou |
|
Model
②Průměr podložky (mm)
|
Plochý typ s drážkou (UM) | Vlnovcový typ s žebry a drážkou (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Směr vstupu vakua | |
| T | Vertikální |
| Y | Postranní |
| ②Průměr podložky (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Typ podložky | |
| UM | Plochý typ s drážkou |
| BM | Vlnovcový typ s žebrováním a drážkou |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.

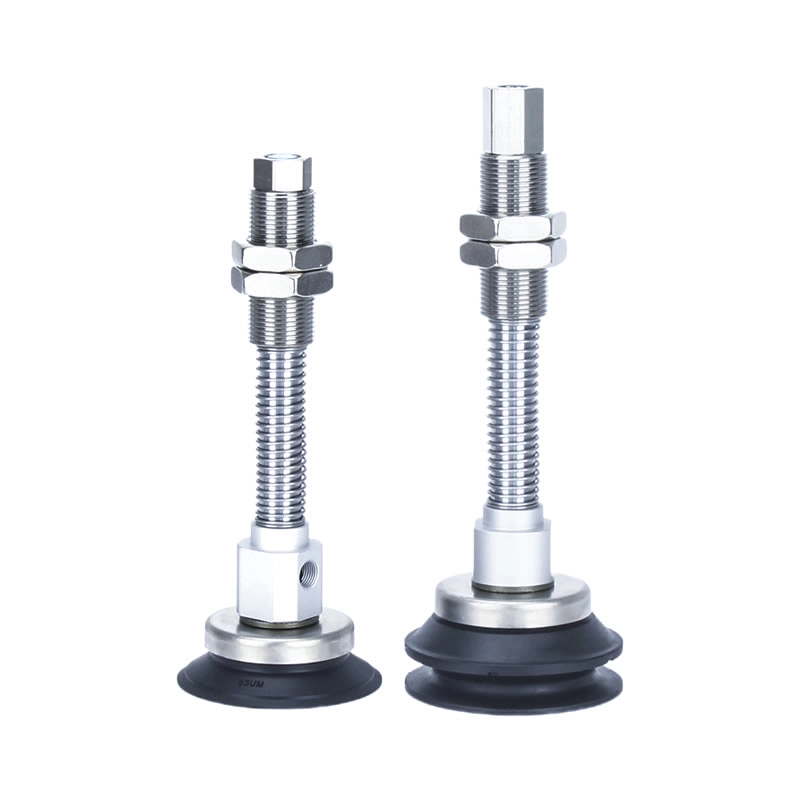

| ⑦ Přívod vakua | ZP3E-T /Vertikální | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Vnější závit | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x 1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x 1,5 | — | ● | — | ● | |
| Ženské vlákno | B8 | M8 x 1,25 | ● | — | ● | — |
| B10 | M10 x 1,5 | ● | — | — | — | |
| B12 | M12 x 1,75 | — | ● | — | ● | |
| B18 | M18 x 1,5 | — | ● | — | — | |
| ⑤Specifikace pufru | |
| JB | Rotační (mosaz, s pouzdrem) |
| JF | Rotační (ocel, s pouzdrem) |
| KB | Nerotační (mosaz, s pouzdrem) |
| ⑦ Přívod vakua | A14 | Nula | A18 | Nula | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥Zdvih vyrovnávací paměti | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧Úsporný ventil s pevným otvorem | |||
| velikost (mm) |
Průměr podložky | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Odkaz SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Reaktivní síla pružiny
| Připojovací závit | Utahovací moment±5% [N·m] | Zdvih nárazníku (mm) | Reaktivní síla pružiny[N] | ||
| Mosaz, s pouzdrem (JB/KB) | Ocel, s pouzdrem (JF) | Při 0 úderu | Na plný zdvih | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
