Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).
Oválné vakuové přísavky ZP2
Jako přední čínský výrobce naše továrna nabízí přizpůsobené oválné vakuové přísavky ZP2 pro štíhlé obrobky ve stísněných prostorách. Toto řešení přímo od dodavatele, dostupné ve 12 specifikacích (např. 3,5×7 až 8×30 mm), zajišťuje rovnoměrný tlak a stabilitu uchopení. S volitelnými 6-50 mm nárazníky a antistatickými materiály je ideální pro linky plošných spojů, baterie a vysokorychlostní balicí linky.
Klikněte a spusťte výběr
》Zpět na informace o produktu

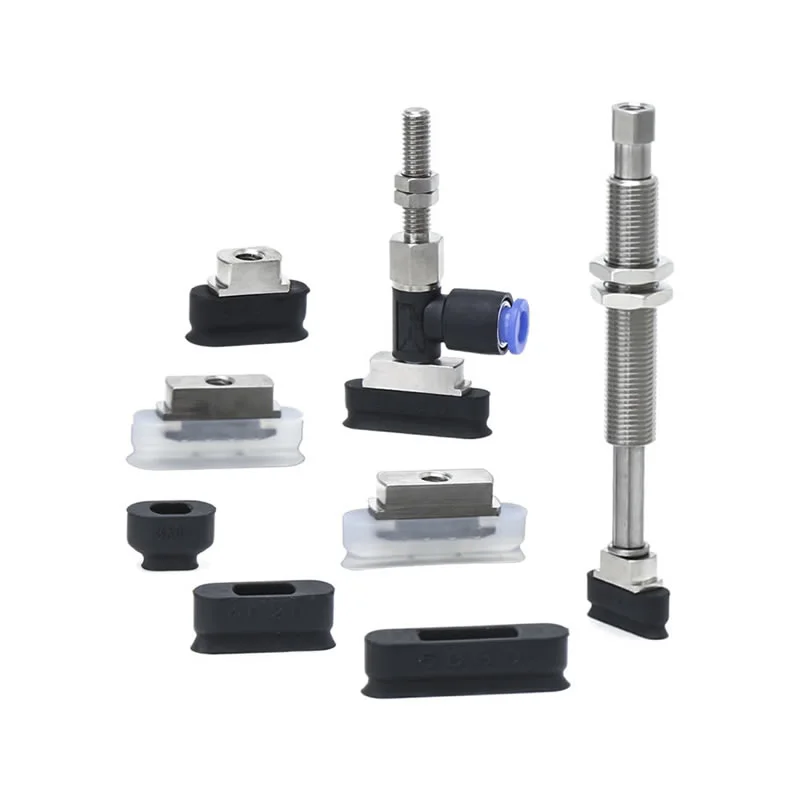

Oválné vakuové přísavky ZP2

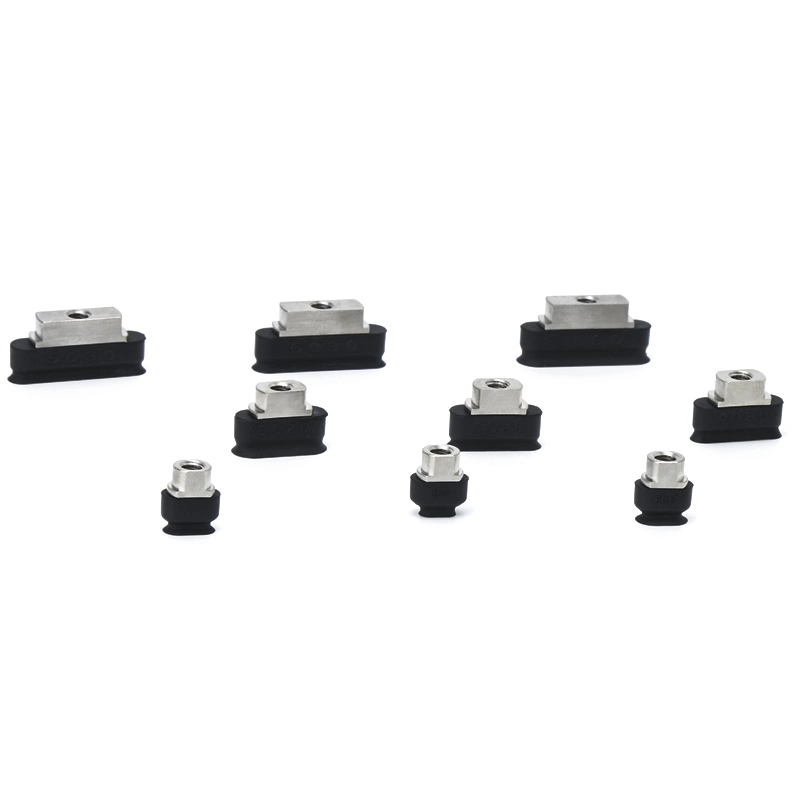

Jednotka oválné podtlakové podložky řady ZP2
Řada ZP2-T S adaptérem Oválná vakuová podložka

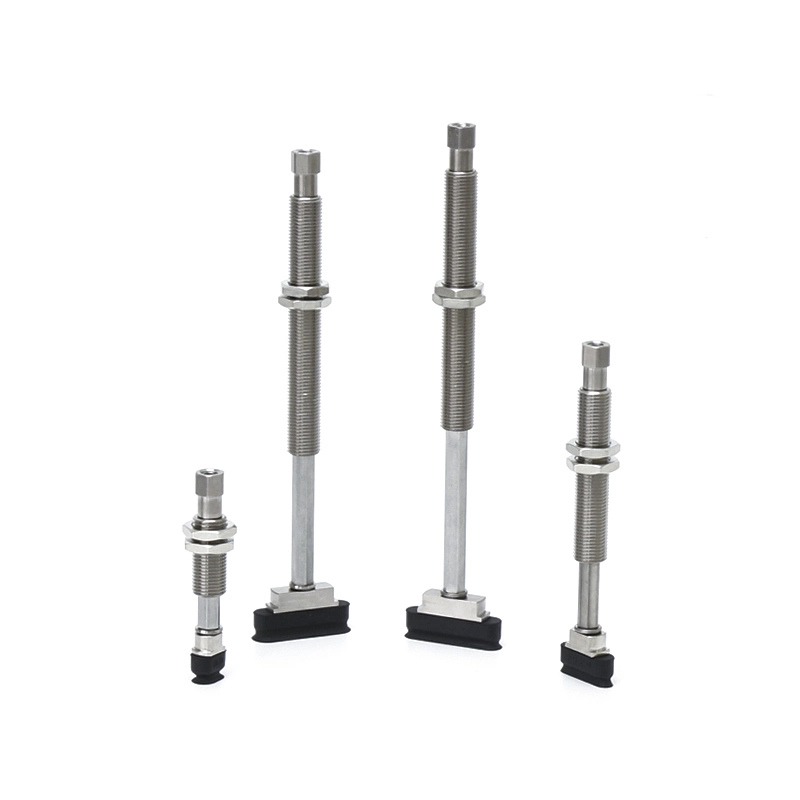

Řada ZP2-T s vyrovnávací oválnou vakuovou podložkou

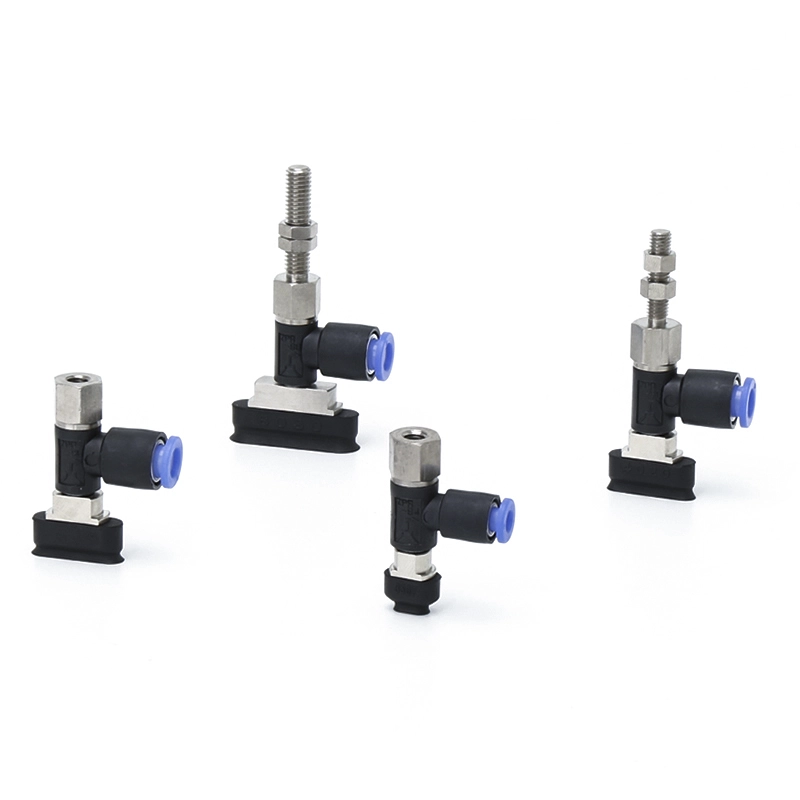

Řada ZP2-R S adaptérem Oválná vakuová podložka

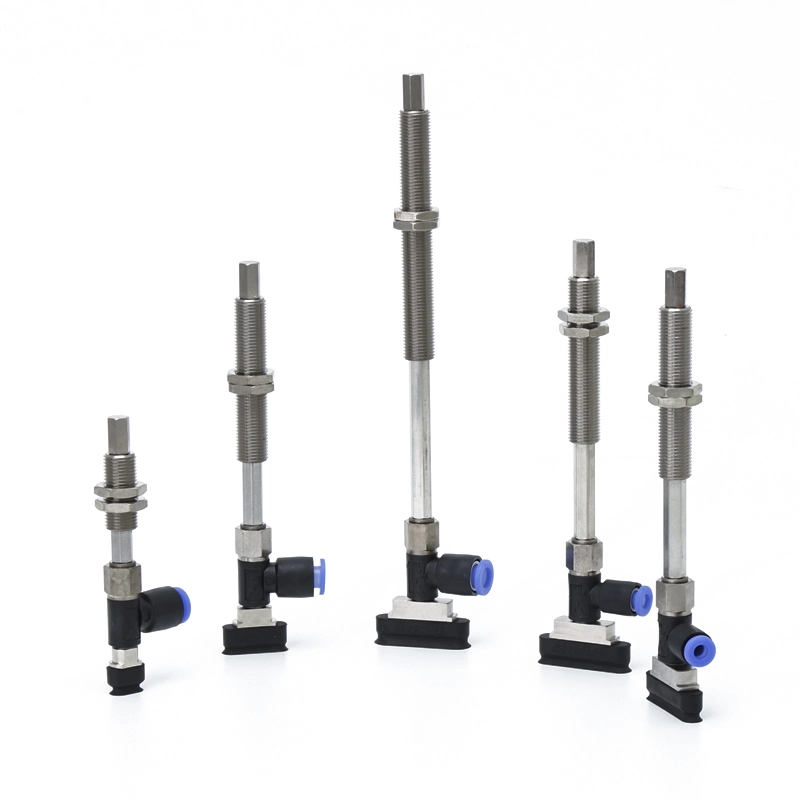

Řada ZP2-R s vyrovnávací oválnou vakuovou podložkou
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Jako přední čínský výrobce poskytuje naše továrna přizpůsobená řešení oválných vakuových přísavek ZP2 přizpůsobená přísným požadavkům elektronického a automobilového sektoru. Ať už jste velkoobjemový dodavatel nebo koncový uživatel, naše oválná řada ZP2 poskytuje spolehlivost potřebnou pro přesnou manipulaci.
Klíčové technické vlastnosti a specifikace
1. Rozsáhlý rozsah specifikací
Abychom zajistili dokonalé přizpůsobení každému štíhlému obrobku, nabízíme 12 standardních specifikací pro oválné vakuové přísavky ZP2:
Kompaktní rozměry:3,5×7, 4×10, 5×10, 6×10 mm.
Střední délky:4×20, 5×20, 6×20, 8×20 mm.
Rozšířený dosah:4×30, 5×30, 6×30, 8×30 mm.
2. Dokonalost materiálů specifických pro daný obor
Používáme vysoce kvalitní materiály, které odpovídají vašemu pracovnímu prostředí:
Vysoce kvalitní silikon a NBR:Pro univerzální a vysokoteplotní úkoly.
Antistatické (ESD) materiály:Nezbytné pro manipulaci s PCB a polovodičem.
Celonerezové příslušenství:Specializované konfigurace optimalizované pro průmysl lithiových baterií.
Hlavní výhody a přednosti
Optimalizováno pro stísněné prostory:Úzký profil oválných vakuových přísavek ZP2 umožňuje sběr s vysokou hustotou na přeplněných deskách plošných spojů nebo úzkých profilech balení, kam se kruhové misky jednoduše nevejdou.
Vylepšená stabilita úchopu:Prodloužená sací plocha poskytuje větší "stopu" na štíhlých předmětech, jako jsou trubky nebo těsnicí pásky, čímž se výrazně snižuje riziko naklánění nebo klouzání obrobku.
Flexibilní instalace:Podporuje vertikální i boční přívody vakua. Každý kalíšek lze spárovat s adaptérem nebo držákem nárazníku (6 mm–50 mm zdvih), aby se zmírnil dopad na křehké povrchy.
Přímá dodávka z výroby:Naše továrna se sídlem v Číně udržuje velké množství produktů na skladě, což zajišťuje krátké dodací lhůty a konkurenceschopné ceny pro globální nákupy.
Typické aplikační scénáře
Elektronika a polovodiče:Montáž PCB, výroba flexibilních desek plošných spojů a umístění elektrod baterie.
Automobilové díly:Oválné vakuové přísavky ZP2 se často používají pro manipulaci a montáž těsnicích pásů, podlouhlých ozdobných dílů a plastových profilů.
Balení a logistika:Vysokorychlostní etiketování, uzavírání kartonů a třídění podlouhlých balíků.

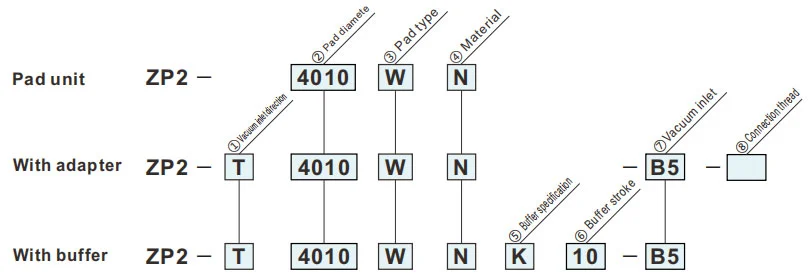

Jak objednat
- Pro obrobky s omezením na adsorpčním povrchu.
| ①Směr vstupu vakua | ⑦ Přívod vakua | ⑧Připojovací vlákno | ||
| T | Vertikální |
|
B5 |
— |
|
B50406 |
— | ||
| R | Postranní |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ② Velikost podložky | |
| 3507 | 3,5 x 7 |
| 4010 | 4x10 |
| 5010 | 5 x 10 |
| 6010 | 6 x 10 |
| 4020 | 4x20 |
| 5020 | 5 x 20 |
| 6020 | 6x20 |
| 8020 | 8 x 20 |
| 4030 | 4 x 30 |
| 5030 | 5 x 30 |
| 6030 | 6 x 30 |
| 8030 | 8 x 30 |
| ③Typ podložky | |
| W | Ovál |
| ⑦ Přívod vakua | |
| B5 | M5x0,8 (samice) |
| 04 | ø4Připevnění jedním dotykem |
| 06 | ø6Připevnění jedním dotykem |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
| ⑤Specifikace pufru | |
| K | Nerotační |
| ⑥Zdvih vyrovnávací paměti | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧Připojovací vlákno | |
| A5 | M5x0,8 (samec) |
| B5 | M5x0,8 (samice) |
Rozměry (mm)
Zelený symbol je přizpůsobené modely.
PP
Typ kostky
| Model | A | B | C | D | øE | Y | |||
|
② Podložka Velikost |
③ Podložka typ |
④ Podložka Materiál |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Referenční model: ZP2-4030WS
Montážní rozměry adaptéru
Použitelná podložka: 3507W/4010W/5010W/6010W
Použitelná podložka: 4020W/5020W/6020W/8020W
Použitelná podložka: 4030W/5030W/6030W/8030W
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
