Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).
Tryskové vakuové přísavky ZP2
Jako přední čínský výrobce naše továrna nabízí přizpůsobené tryskové vakuové přísavky ZP2 pro obrobky v milimetrovém měřítku. Díky ultra kompaktním průměrům ø0,8mm-ø1,1mm a prostorově úsporné integrované trysce je toto řešení přímo od dodavatele ideální pro čipy a mikročočky. Máme skladem antistatické a celonerezové díly pro průmysl elektroniky a lithiových baterií.
Klikněte a spusťte výběr
》Zpět na informace o produktu

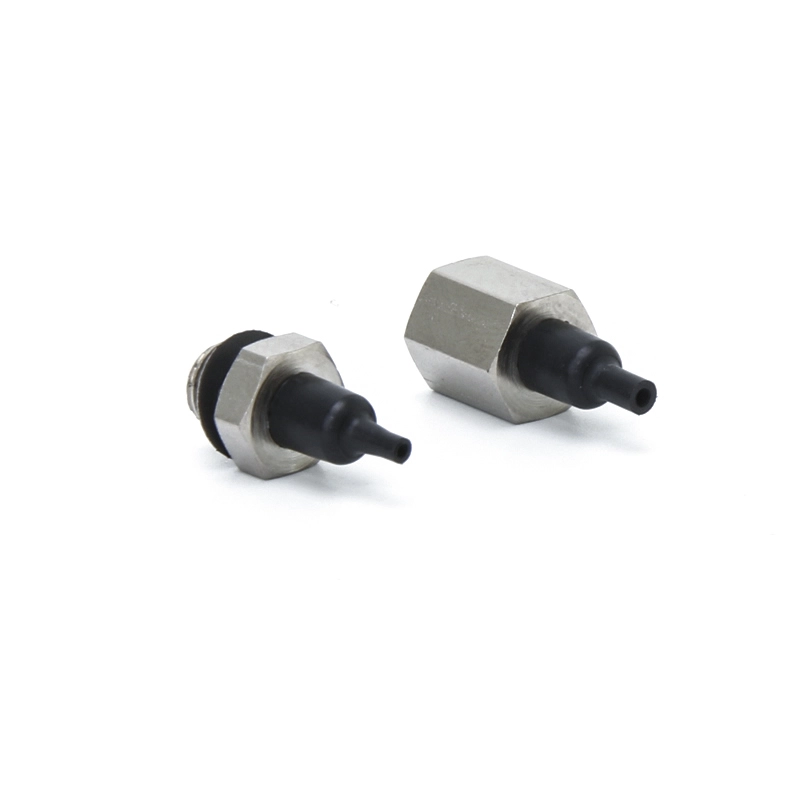

Tryskové vakuové přísavky ZP2
Jednotka vakuové podložky trysky řady ZP2

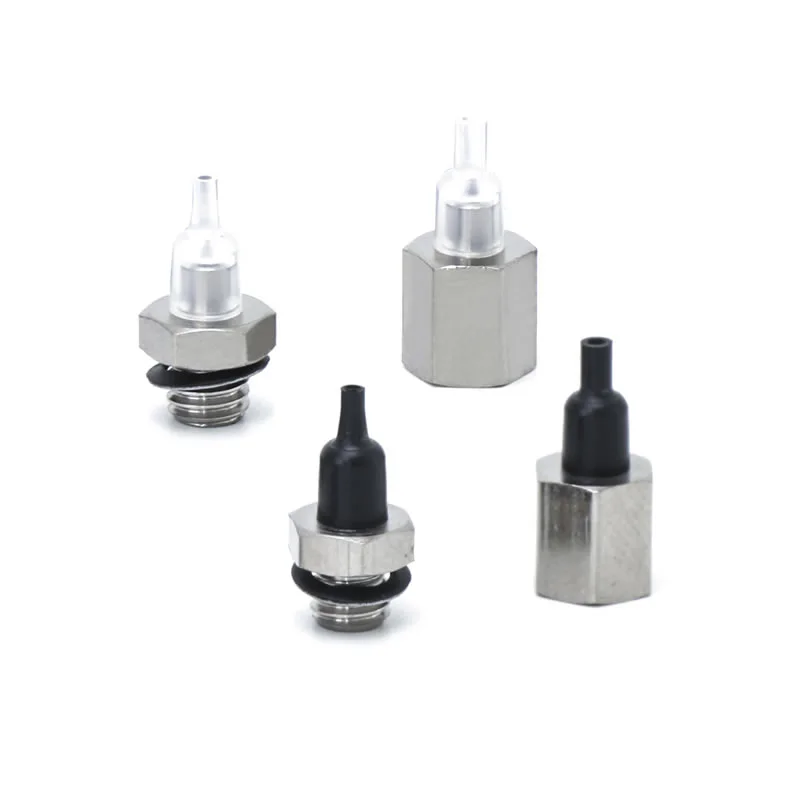

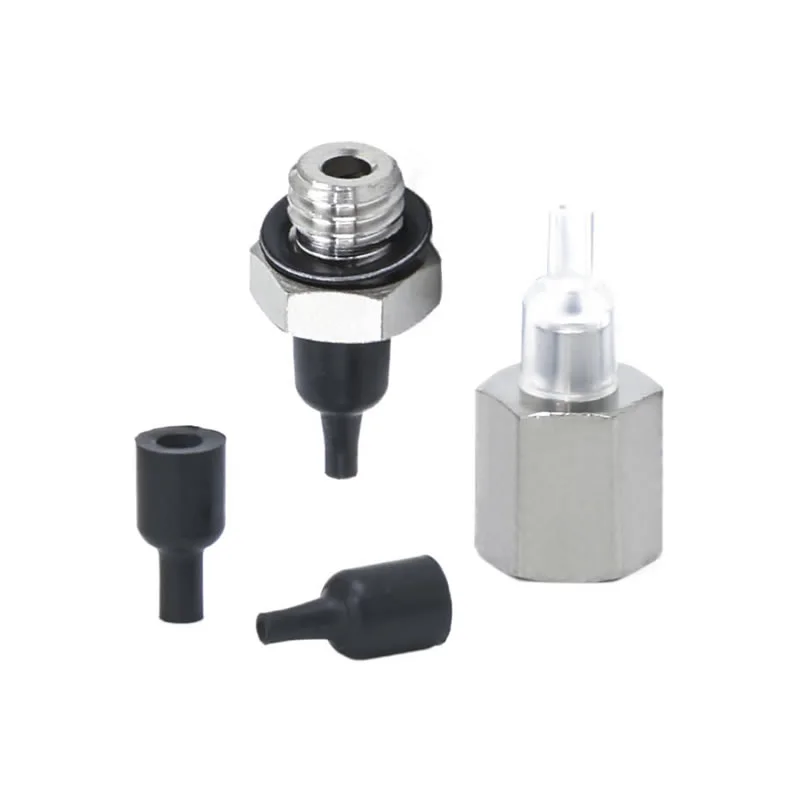

Řada ZP2-T s adaptérem na hubici vakuovou podložkou
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Jako součást kategorie ultraminiaturních přísavek mají tyto vakuové přísavky ZP2 standardní průměry ø8 mm a ø1,1 mm, což představuje jeden z nejmenších modelů v řadě ZP2. Jsou kompatibilní s ultra-malými obrobky o rozměrech v milimetrovém měřítku. Kompaktní design trysky integruje krátké rozhraní trysky přímo do těla podložky, což eliminuje potřebu dalších adaptérů a výrazně snižuje instalační prostor. Sací konec využívá design těsnicího břitu s úzkým okrajem, který zajišťuje těsný kontakt s povrchy mikroobrobků a zaručuje optimální vakuové těsnění.
Mezi typické aplikace patří
1. sestava čipu, mikroodpory/kondenzátory a manipulace s mikropájenými součástkami PCB v elektronické výrobě.
2. Polovodičový průmysl:bezprašná manipulace s přesnými součástkami, jako jsou polovodičové destičky a mikrosenzory.
3. Přesný hardware:automatické podávání ultrakompaktních součástí včetně mikro šroubů, kovových pružinových břitů a miniaturních ložisek.
4. Optická zařízení:přesné uchopení a umístění optických součástí, jako jsou miniaturní čočky a konektory optických vláken.
FAQ
K čemu se používají podložky trysek SMC ZP2?
Vakuové přísavky s tryskami ZP2 se běžně používají ve vakuových ejektorových systémech pro rychlé operace uchopení a umístění.
Integrované s tryskami pro vytváření podtlaku přímo u šálku
Vhodné pro vysokorychlostní automatizaci a robotickou manipulaci
Široce se používá pro malé díly, obalové materiály a lehké komponenty
Commaelec poskytuje kalíšky stabilní kvality kompatibilní s podobnými návrhy systémů, což zajišťuje spolehlivý výkon v nepřetržité výrobě.
Jak vybrat správný design přísavky?
Výběr by měl být založen na skutečných pracovních podmínkách:
Povrch obrobku: hladký → plochý typ; nerovnoměrný → měchový typ
Hmotnost a velikost: těžší díly vyžadují větší průměry
Prostředí: vysoká teplota nebo chemikálie → zvolte silikon nebo FKM
Rychlost cyklu: vysokorychlostní tratě těží z lehkého a citlivého designu
Commaelec podporuje přizpůsobená řešení, pomáhá sladit materiály, velikosti a struktury pro konkrétní aplikace.
Jaké jsou hlavní typy podložek v řadě ZP2?
Plochý typ: maximální kontaktní plocha pro hladké povrchy
Ploché s žebrováním: lepší utěsnění na mírně drsných površích
Typ vlnovce: přizpůsobí se nerovnému povrchu a poskytuje odpružení

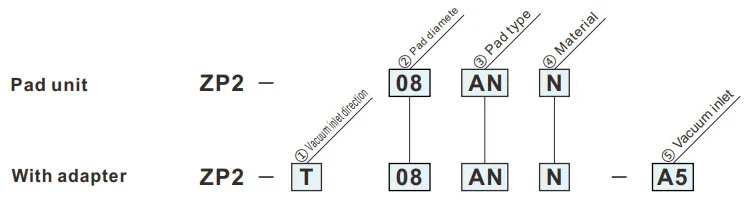

Jak objednat
- Pro adsorpci malých součástek (jako jsou IC čipy)
| ①Směr vstupu vakua | |
| T | Vertikální |
| ②Průměr podložky (mm) | |
| 08 | ø0,8 |
| 11 | ø1,1 |
| ③Typ podložky | |
| AN | Tryska |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
| ⑤ Přívod vakua | ||
| A4 | Ženské vlákno | M4 x 0,7 M5 x 0,8 |
| A5 | ||
| B4 | Vnější závit | M4 x 0,7 |
| B5 | M5 x 0,8 | |
Rozměry (mm)
Zelený symbol je přizpůsobené modely.
AN
Podložka trysky
| Model | øC | øD | |||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
|||
| ZP2 | 08 | AN |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Referenční model: ZP2-11ANN
Montážní rozměry adaptéru
ZP2-T
Vertikální
A4, A5
| Model | A | B | øC | øD | E | Adaptér | |||||
|
① Vakuum směr vstupu |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Vakuum vtok |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x 0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x 0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Model pro reference: ZP2-T11ANN-A5
ZP2-T
Vertikální
A4, A5
| Model | A | B | øC | øD | E | Adaptér | |||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Vakuum vtok |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x 0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x 0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Model pro reference: ZP2-T11ANGN-B5
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
