Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).

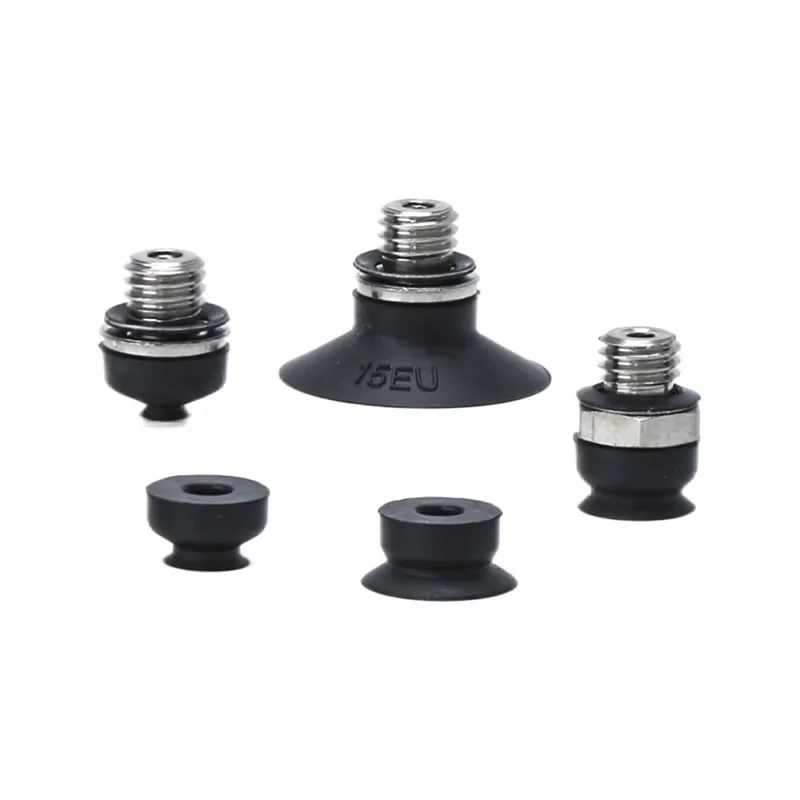

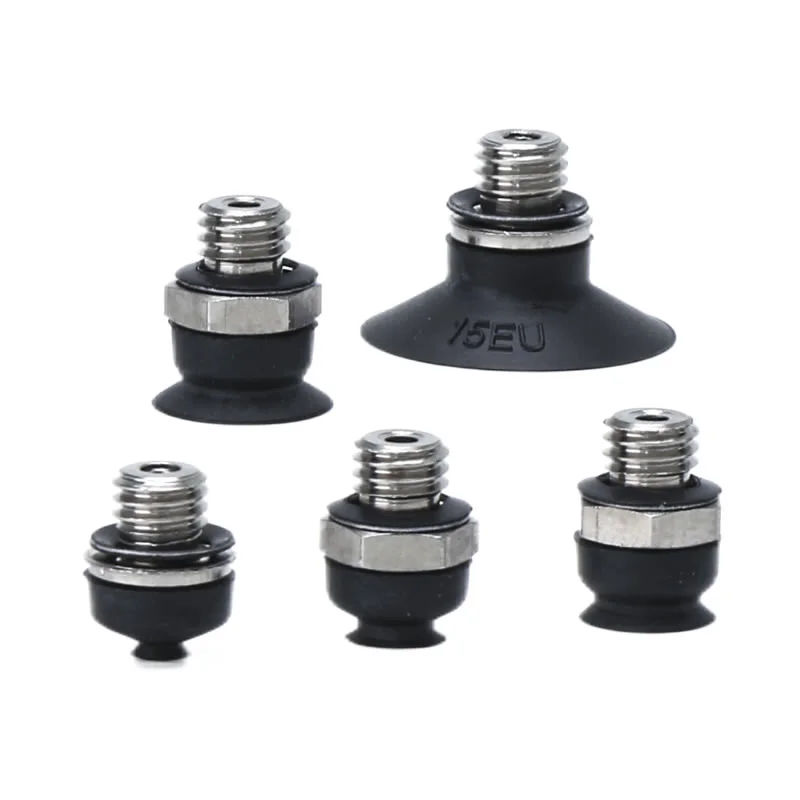

Krátké vakuové přísavky ZP2-EU
Jako přední výrobce v Číně naše továrna nabízí přizpůsobené krátké vakuové přísavky ZP2-EU (průměry ø2–15 mm). Díky ultratenkému plochému profilu je tato řada speciálně navržena pro použití ve stísněných prostorách. Díky použití vysoce kvalitního antistatického silikonového materiálu přináší Commaelec profesionální řešení, které zajišťuje stabilní sací výkon bez vrásek. Udržujeme připravené zásoby specifikací závitů A5/H5 a fitinků z nerezové oceli, díky čemuž je tato řada ideální volbou pro aplikace ve výrobě elektroniky a na výrobních linkách lithium-iontových baterií.
Klikněte a spusťte výběr
》Zpět na informace o produktu
Krátké vakuové přísavky ZP2-EU
Jednotka vakuové podložky řady ZP2
Řada ZP2-T s adaptérem krátké vakuové podložky
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Krátké vakuové přísavky ZP2-EU vyrábí Zhejiang Comma Electric Co., Ltd.; jsme jedním z předních výrobců a dodavatelů v Číně. Nízkoprofilová plochá přísavka ZP2 EU se vyznačuje malým objemem a stabilní adsorpcí.
Vlastnosti produktu:Tato kompaktní přísavka se vyznačuje nízkým profilem pro prostorově úsporný design, ideální pro stísněné prostory. Jeho plochý povrch zajišťuje přilnavost k povrchu obrobku, poskytuje stabilní přilnavost a zároveň účinně zabraňuje deformaci během provozu, takže je ideální pro přesnou manipulaci. Vybrané modely zahrnují antistatické vlastnosti, splňující provozní požadavky citlivých prostředí, jako je elektronický průmysl.
Specifikace:Krátké vakuové přísavky ZP2-EU jsou k dispozici v různých průměrech, včetně φ2, φ4, φ6, φ8 a φ15.

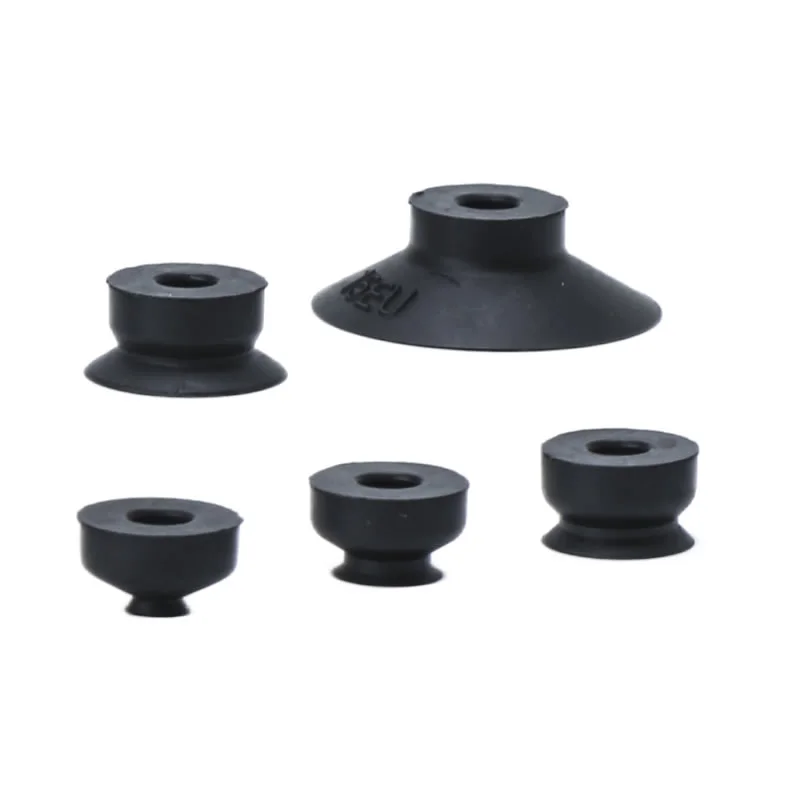

Materiály přísavek:Mezi běžně používané materiály patří nitrilový kaučuk (NNBR), dovážený silikon a antistatický silikonový kaučuk, přičemž každý materiál je přizpůsoben specifickým pracovním prostředím a požadavkům na součástky.
Možnosti připojení:Dostupné v různých typech včetně vnějších závitů (A5) a vnějších závitů (H5).
FAQ
Jaké jsou dostupné velikosti?
Krátké vakuové přísavky ZP2-EU jsou obvykle dostupné ve standardních průměrech, jako jsou φ40, φ50, φ63, φ80, φ100 a φ125.
Menší velikosti: vhodné pro kompaktní zařízení a lehké díly
Větší velikosti: poskytují silnější sání pro větší obrobky
Comma factory udržuje stabilní zásoby a také podporuje přizpůsobené velikosti na základě požadavků projektu.
Co je to „krátký typ“?
„Krátký typ“ označuje nízkoprofilovou, kompaktní strukturu:
Snížená celková výška pro instalace s omezeným prostorem
Rychlejší odezva ve vysokorychlostních systémech pick-and-place
Lepší stabilita při montáži v těsných robotických nebo automatizovaných sestavách
Tato konstrukce je zvláště užitečná tam, kde je omezený prostor pro instalaci, ale výkon nemůže být ohrožen.
Jaký je rozdíl mezi EU a ostatními typy ZP2?
ZP2-EU (krátký typ): kompaktnější, optimalizovaný pro vybavení evropského stylu a prostorově úsporné uspořádání
Standardní ZP2: více univerzální, s širšími konstrukčními konfiguracemi
Typ EU se často zaměřuje na kompaktnost, standardizovaná rozhraní a rychlou integraci
Comma zajišťuje kompatibilitu a konzistentní kvalitu napříč různými konfiguracemi, aby vyhovovaly různým potřebám trhu.
Jak se montují?
Krátké vakuové přísavky ZP2-EU podporují flexibilní možnosti montáže:
Vnitřní nebo vnější závitové připojení
Kompatibilní s adaptéry a držáky nárazníků
Možnost vertikálního nebo bočního vakuového portu
Proč zvolit čárku?
Silná schopnost výzkumu a vývoje:Profesionální tým podporuje přizpůsobená řešení pro různé potřeby automatizace
Jednorázová dodávka:Široký sortiment zjednodušuje nákup a systémovou integraci
Flexibilní přizpůsobení:Rozměry, materiály a konstrukce krátkých vakuových přísavek ZP2-EU lze upravit podle vašich specifických požadavků.
Rychlá odezva:Rychlá technická podpora a dodání od důvěryhodného

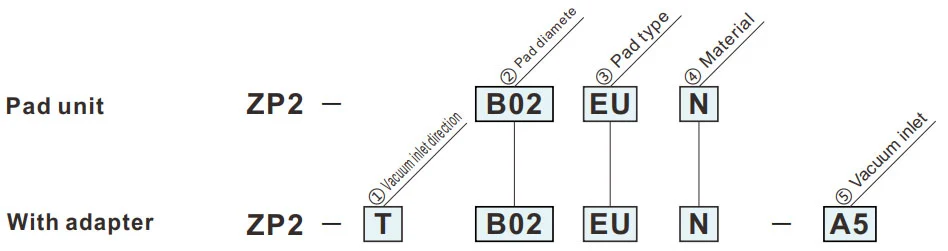

Jak objednat
- Úspora místa ve výškovém směru.
| ①Směr vstupu vakua | |
| T | Vertikální |
| ③Typ podložky | |
| EU | Plochý typ |
| ②Průměr podložky (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
| ⑤ Přívod vakua | |
| A5 | M5x0,8 (Šestiúhelník O.D.) |
| H5 | M5x0,8 (šestihranná hlava) |
Rozměry (mm)
Zelený symbol je přizpůsobené modely.
EU
Plochý typ
| Model | øA | øB | øC | D | Y | |||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
||||||
| ZP2 | B02 | EU |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Model pro referenci: ZP2-B02EUS
Montážní rozměry adaptéru
ZP2-T
Vertikální
A5
| Model | øA | øB | øC | D | E | Y | Adaptér | |||||
|
① Vakuum směr vstupu |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Vakuum vtok |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Model pro reference: ZP2-TB06EUGS-A5
ZP2-T
Vertikální
H5
| Model | øA | øB | øC | D | E | Y | Adaptér | |||||
|
① Vakuum vstupní směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Vakuum vtok |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Model pro reference: ZP2-TB06EUGS-H5
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
Instalační manuál
