Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).
Cube vakuové přísavky ZP2
Commaelec je přední továrna nabízející vysoce kvalitní kostkové vakuové přísavky ZP2. Flexibilní instalace, různé velikosti, Přísavka může být dodávána s adaptérem nebo nárazníkovou konzolou，Směr sacího vstupu je flexibilní, včetně vertikálních a bočních směrů. Existují také celonerezové doplňky vhodné pro průmysl lithiových baterií.
Klikněte a spusťte výběr
》Zpět na informace o produktu
Cube vakuové přísavky ZP2
Jednotka vakuové podložky řady ZP2
Řada ZP2-T s adaptérem Cube Vacu Pad
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj

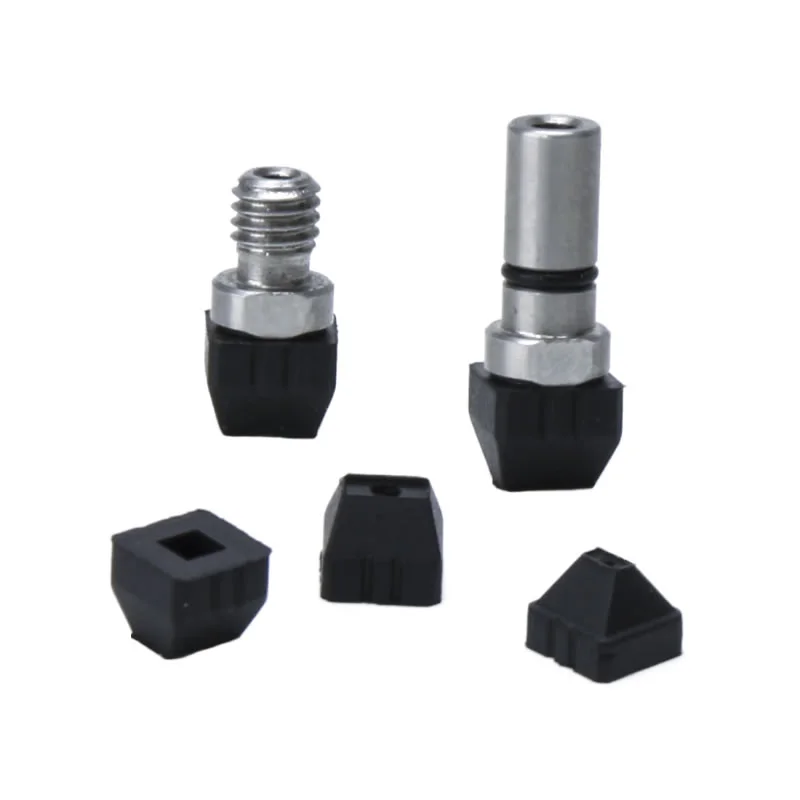

Vakuové přísavky Cube ZP2 jsou ultrakompaktní přísavky čtvercového tvaru navržené pro mikro a čtvercové/obdélníkové obrobky. Díky ultrakompaktním rozměrům a přesnému uchopení jsou ideální pro manipulaci s jemnými součástmi na přesných automatizovaných výrobních linkách. Jako základní součást pro mikroelektroniku a přesný hardware jsou tyto kelímky extrémně lehké, což účinně snižuje zatížení robotických koncových efektorů. Jsou zvláště vhodné pro vysokorychlostní a vysokofrekvenční manipulaci s malými obrobky.
Typické scénáře aplikace:
1.Elektronická výroba, včetně sestavování čipů, mikro-odporů/kondenzátorů a manipulace s mikropájenými součástkami PCB.
2. Přesný hardware:automatizované nakládání a manipulace s ultrakompaktními součástmi včetně mikro šroubů, čtvercových kovových pružinových desek a miniaturních ložisek.
3. Optická zařízení:Bezprašné uchopení a umístění mikročoček a čtvercových optických sklíček, silikonový materiál nezanechává otisky.
Klíčové aspekty krychlových vakuových přísavek ZP2
Odrůdy podložek
Plochý typ:Ideální pro hladké, tuhé povrchy se stabilním sáním
Ploché s žebry:Poskytuje extra utěsnění na mírně strukturovaných površích
Typ měchu:Přizpůsobuje se nerovným povrchům a snižuje nárazy při kontaktu
Více typů podložek umožňuje flexibilní výběr pro různé potřeby průmyslové automatizace
Materiály
NBR:Cenově výhodné, odolné proti opotřebení pro všeobecnou manipulaci
Silikon:Odolný vůči vysokým teplotám a šetrný k jemným povrchům
Polyuretan (PU):Odolné pro vysokocyklové operace
FKM / EPR:Chemicky odolný pro speciální prostředí
Vlastní materiálové možnosti dostupné od Commaelec, aby odpovídaly specifickým požadavkům na obrobek
FAQ
Jaký je rozdíl mezi ZP a ZP2?
Řada ZP: Standardní přísavky pro všeobecné použití s jednodušší konstrukcí
Řada ZP2: Vysoce tuhá konstrukce s kulovým kloubem umožňuje lepší přizpůsobení nerovným nebo nakloněným povrchům
ZP2 poskytuje silnější stabilitu, těžší manipulaci s nákladem a více materiálových možností ve srovnání s ZP
Jaké jsou běžné typy podložek ZP2?
Plochý typ, Plochý s žebrováním a vlnovcový typ
Každý typ je optimalizován pro stav povrchu, velikost obrobku a požadavky na manipulaci
Commaelec nabízí několik velikostí a konfigurací pro zajištění přesné aplikace
Jsou kelímky ZP2 dodávány s adaptéry?
Ano, vakuové přísavky Cube ZP2 lze použít s adaptéry nebo držáky nárazníků
Podporuje jak vertikální, tak i boční připojení vakuového vstupu
Usnadňuje flexibilní integraci do automatizovaných systémů a robotických ramen

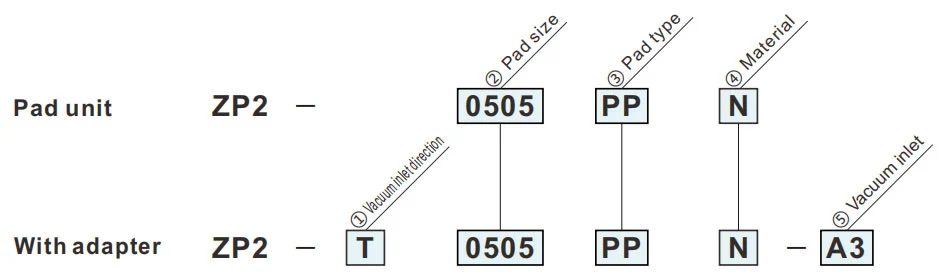

Jak objednat

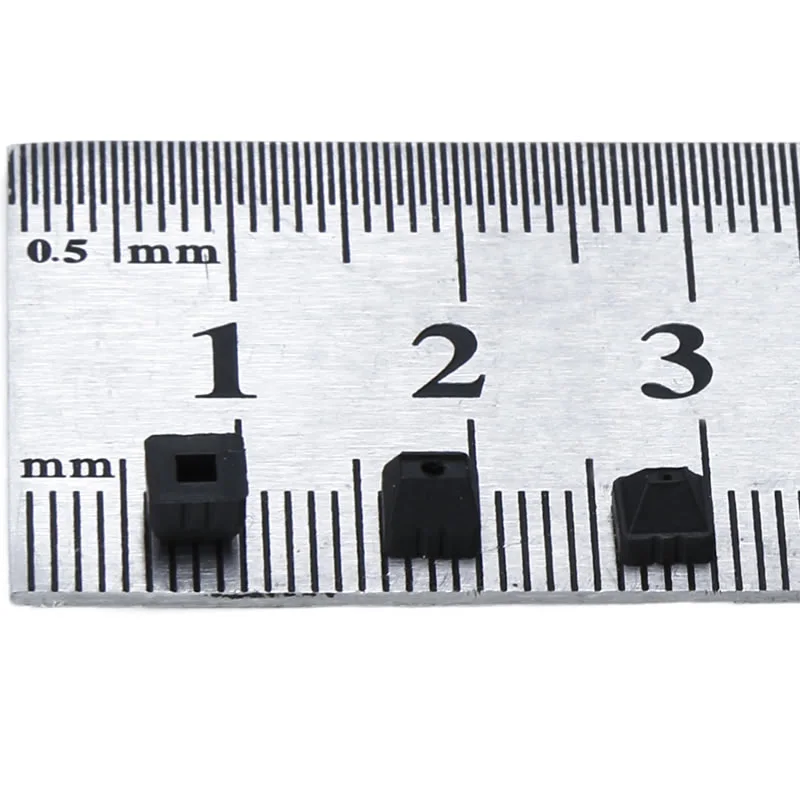

- Super malé přísavky ve tvaru čtverce.
- 5 druhů 0,5 x 0,5 až 2 x 2,8
- Pro malé obrobky, jako jsou polovodičové čipy.
| ①Směr vstupu vakua | |
| T | Vertikální |
| ② Velikost podložky | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
| ⑤ Přívod vakua | |
| 03 | ø3 rovné |
| A3 | M3x0,5 (muž) |
| ③Typ podložky | |
| PP | Typ kostky |
Rozměry (mm)
Zelený symbol je přizpůsobené modely.
PP
Typ kostky
Montážní rozměry adaptéru
| Model | A | B | C | D | øE | |||
|
② Podložka Velikost |
③ Podložka typ |
④ Podložka Materiál |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Model pro referenci: ZP2-0505PPN
ZP2-T
Vertikální
03
| Model | Adaptér | |||||
|
① Vakuum vtok směr |
② Podložka Velikost |
③ Podložka typ |
④ Podložka Materiál |
⑤ Vakuum vtok |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |

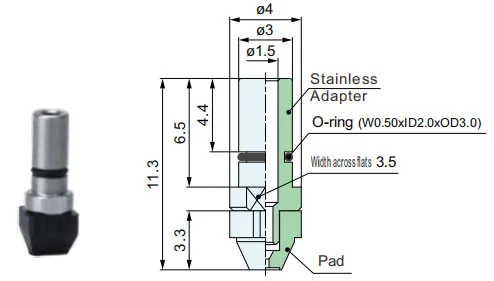

ZP2-T
Vertikální
A3
| Model | Adaptér | |||||
|
① Vakuum vtok směr |
② Podložka Velikost |
③ Podložka typ |
④ Podložka Materiál |
⑤ Vakuum vtok |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
Instalační manuál
PDF ke stažení
Varování + Upozornění （Přečtěte si před použitím）
PDF ke stažení
