Kompaktní vakuové přísavky ZP3

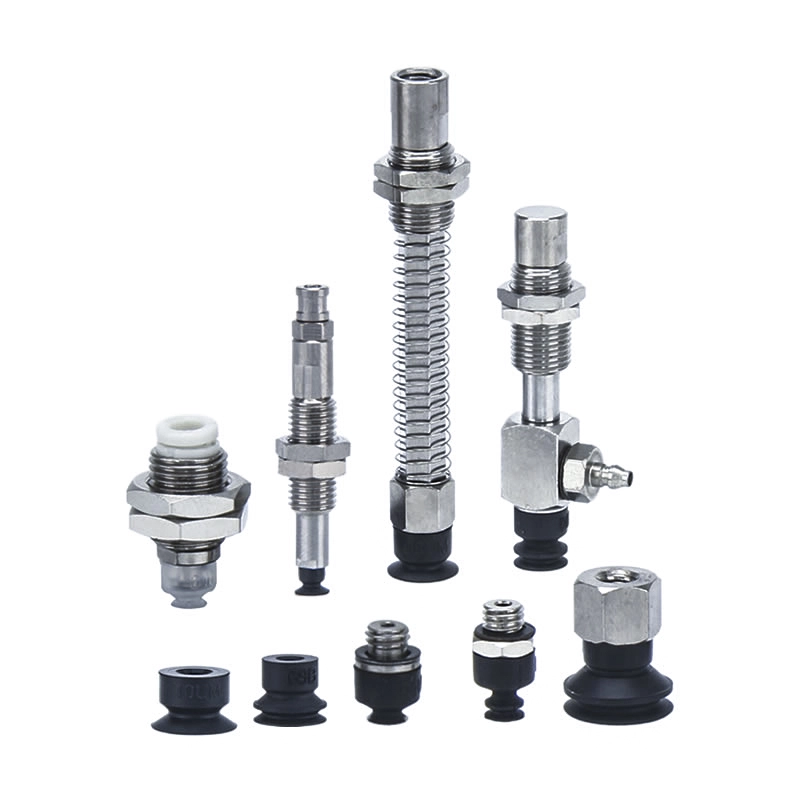

Kompaktní jednotka vakuových podložek řady ZP3

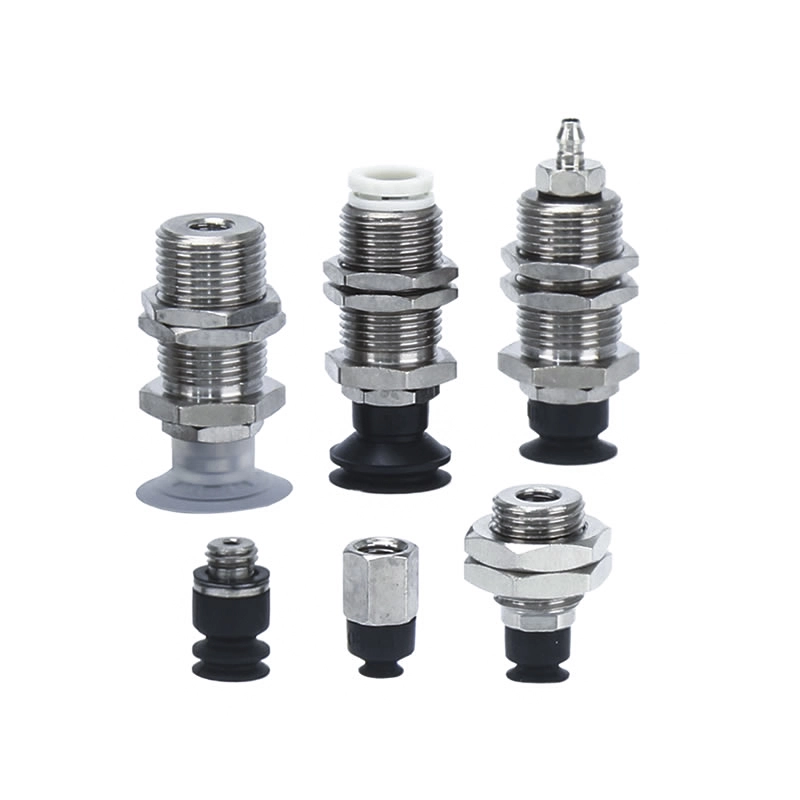

Řada ZP3-T s adaptérem kompaktních vakuových podložek

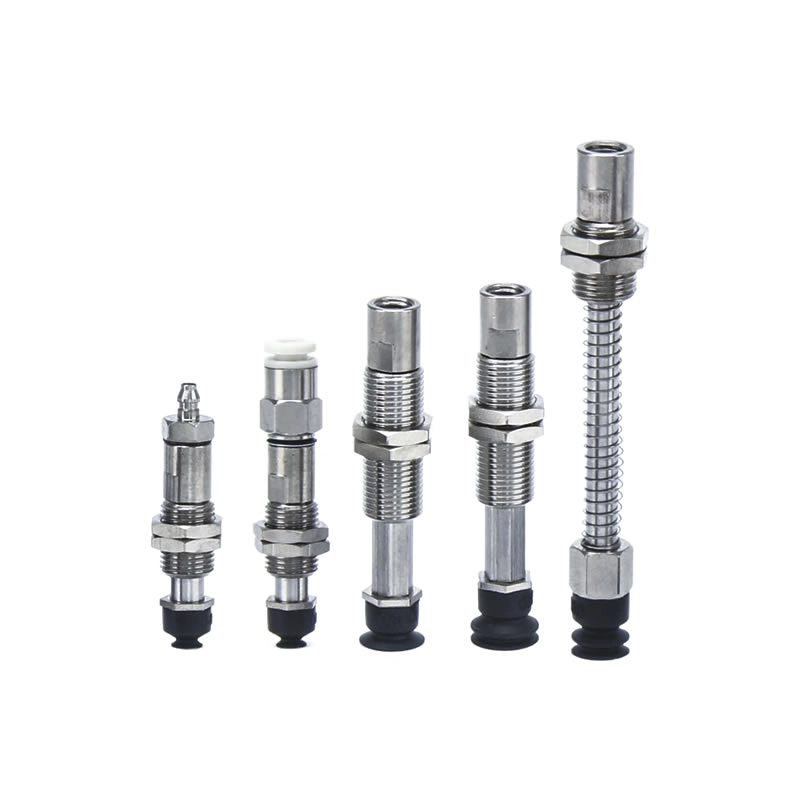

Řada ZP3-T s vyrovnávacími kompaktními vakuovými podložkami

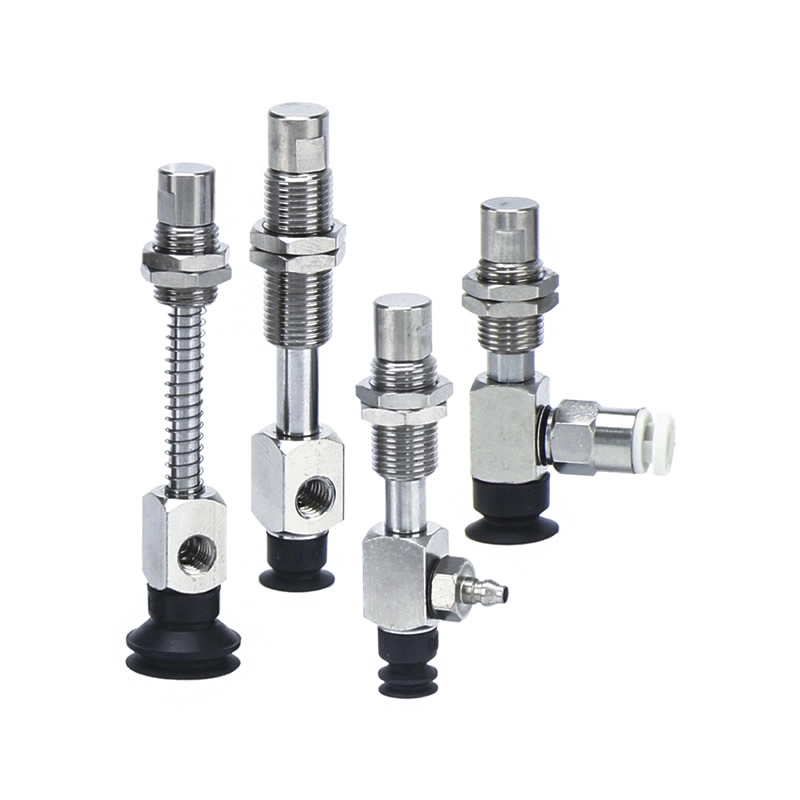

Řada ZP3-Y s adaptérem kompaktních vakuových podložek
Řada ZP3-Y s vyrovnávacími kompaktními vakuovými podložkami
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Kompaktní vakuové přísavky ZP3 jsou speciálně navrženy pro elektronický průmysl a poskytují přesné a spolehlivé uchopení malých nebo jemných součástí. S průměry od 1,5 mm do 16 mm se bez problémů integrují do automatizovaných výrobních a robotických systémů.
FAQ
Co jsou typické aplikace?

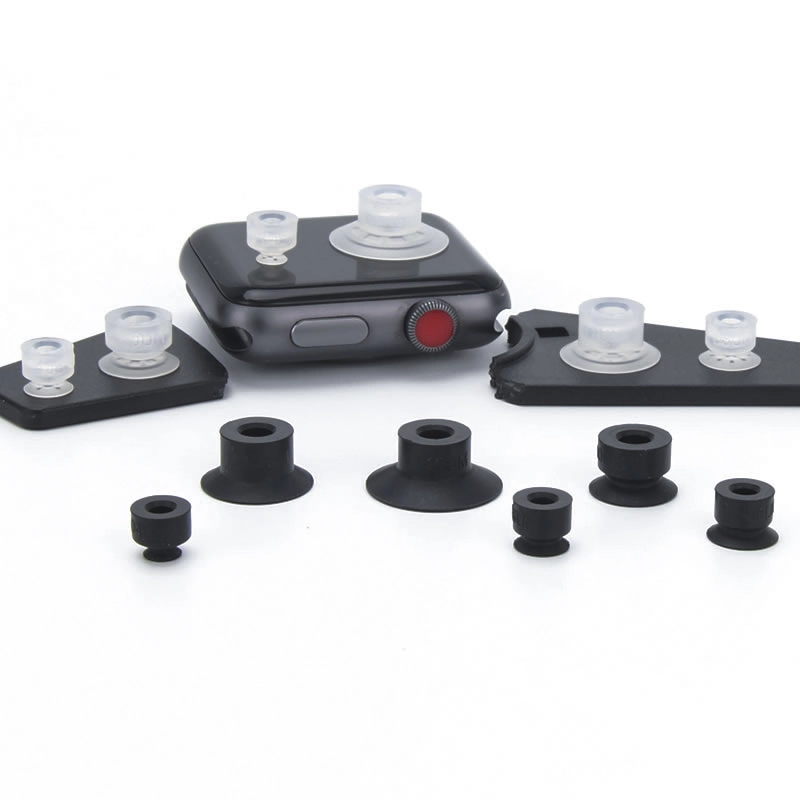

Manipulace s malými elektronickými součástkami a obvodovými deskami.
Přeprava přesných kovových dílů a lithiových baterií.
Integrace do robotických montážních linek pro rychlé a opakovatelné operace typu pick-and-place.
Co je řada ZP3P?
Vysoce výkonná varianta ZP3 určená pro vysokocyklovou automatizaci.
Nabízí různé velikosti, tvary a materiálové možnosti, které splňují různé průmyslové potřeby uchopení.
Jaký je rozdíl mezi ZP3 a ZP3-T?
ZP3:Standardní kompaktní vakuová nádoba pro přesnou manipulaci.
ZP3-T:Vylepšené pro vysokoteplotní nebo chemicky citlivá prostředí pomocí speciálních materiálů.
Klíčové konstrukční vlastnosti
Kompaktní velikost pro stísněné instalační prostory.
Flexibilní směry vstupu vakua (vertikální a boční).
Volitelné adaptéry, držáky nárazníků a celonerezové příslušenství.
Navrženo pro stabilní přilnavost a minimální ztráty vakua.
Jaké materiály jsou k dispozici?
Vysoce kvalitní guma a silikon.
Antistatické varianty pro elektroniku.
Příslušenství z nerezové oceli pro lithiové baterie.
Jaký tvar podložky bych měl použít?
Byt:Pro hladké, rovné povrchy.
Měchy nebo hluboké:Pro nerovné, mírně deformované nebo strukturované součásti.
Vlastní tvary:Kompaktní vakuové přísavky ZP3 lze přizpůsobit tak, aby splňovaly specifické požadavky obrobku a požadavky automatizovaného integračního systému.

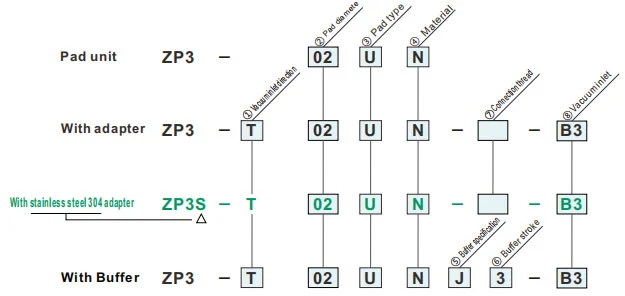

Jak objednat
| ①Směr vstupu vakua | ⑦ Připojovací závit | ⑧Přívod vakua | |||||
| T | Vertikální |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Postranní |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Průměr podložky (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Typ podložky | |
| U | Byt |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
| ⑤Specifikace pufru | |
| J | Rotující |
| K | Nerotační |
| ⑥Zdvih vyrovnávací paměti | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦ Připojovací závit | |
| A6 | M6x0,75 (vnější závit) |
| B3 | M3x0,5 (vnější závit) |
| ⑧Přívod vakua | |
| A3 | M3x0,5 (vnější závit) |
| A4 | M4x0,7 (vnější závit) |
| B3 | M3x0,5 (vnitřní závit) |
| 04 | ø4 (připevnění jedním dotykem) |
| U2 | ø2 (šroubení s ozubem) |
| U4 | ø4 (upevnění proti ostnu) |
Reaktivní síla pružiny
| Typ podložky | Specifikace pufru | Zdvih nárazníku (mm) | Připojovací závit | Utahovací moment ±5 % [N·m] |
Reaktivní síla pružiny[N] | |
| Při 0 úderu | Na plný zdvih | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x 0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x 0,75 | 2,0-2,5 | ||||
| Montážní rozměry adaptéru |
|
Průměr podložky: ø4 ~ø8
|
|
Průměr podložky: ø10 ~ø16
|
| ①Směr vstupu vakua | ⑦ Připojovací závit | ⑧Přívod vakua | ||
| T | Vertikální |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Postranní |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Průměr podložky (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Typ podložky | |
| UM | Plochý s drážkou |
| B | Měchy |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
|
⑤Specifikace pufru
⑥Zdvih nárazníku (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Rotující | ● | ● | ● | — | — |
| JB | Rotující (s pouzdrem) | — | — | — | ● | ● |
| K | Nerotační | ● | ● | ● | ● | ● |
| ⑦ Připojovací závit | |
| A10 | M10x1 (vnější závit) |
| A12 | M12x1 (vnější závit) |
| B5 | M5x0,8 (vnější závit) |
| ⑧Přívod vakua | |
| A4 | M4x0,7 (vnější závit) |
| A5 | M5x0,8 (vnější závit) |
| H5 | M5x0,8 (vnější závit) |
| B4 | M4x0,7 (vnější závit) |
| B5 | M5x0,8 (vnější závit) |
| 04 | ø4 (připevnění jedním dotykem) |
| 06 | ø6 (připevnění jedním dotykem) |
| U2 | ø2 (šroubení s ozubem) |
| U4 | ø4 (upevnění proti ostnu) |
| U6 | ø6 (šroubení s protihrotem) |
Rozměry (mm)
Zelený symbol je přizpůsobené modely.
U
Byt
| Model | øA | øB | |||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Model pro referenci: ZP3-015UGN
Montážní rozměry adaptéru
UM
Plochý s drážkou
| Model | øA | øB | øC | øD | E | Y | |||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Model pro referenci: ZP3-04UMGN
B
Měchy
| Model | øA | øB | øC | øD | E | F | Y | |||
|
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Model pro referenci: ZP3-04UMGN
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
| Typ podložky | Průměr podložky (mm) | Aplikace | Typické povrchy a tvary obrobků | |||||||
| Byt | Zamával | Šikmý | Různé výšky | Konvexní | Olejový | |||||
|
|
|
|
|
|
|||||
| Kompaktní P ad | ploché (U) |
|
ø1,5~ø3,5 | Pro adsorpci obrobků s rovným a nedeformovaným povrchem | ⚪ | X | X | X | X | X |
| Plochý s drážkou (UM) |
|
ø4~ø16 | Pro obrobek, který se pravděpodobně deformuje | ⚪ | X | X | X | X | △ | |
| Měchy (B) |
|
ø4~ø16 | Pro adsorpci obrobků se šikmým povrchem | ⚪ | △ | ⚪ | X | △ | X | |
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
Instalační manuál
PDF ke stažení
Varování + Upozornění （Přečtěte si před použitím）
PDF ke stažení
