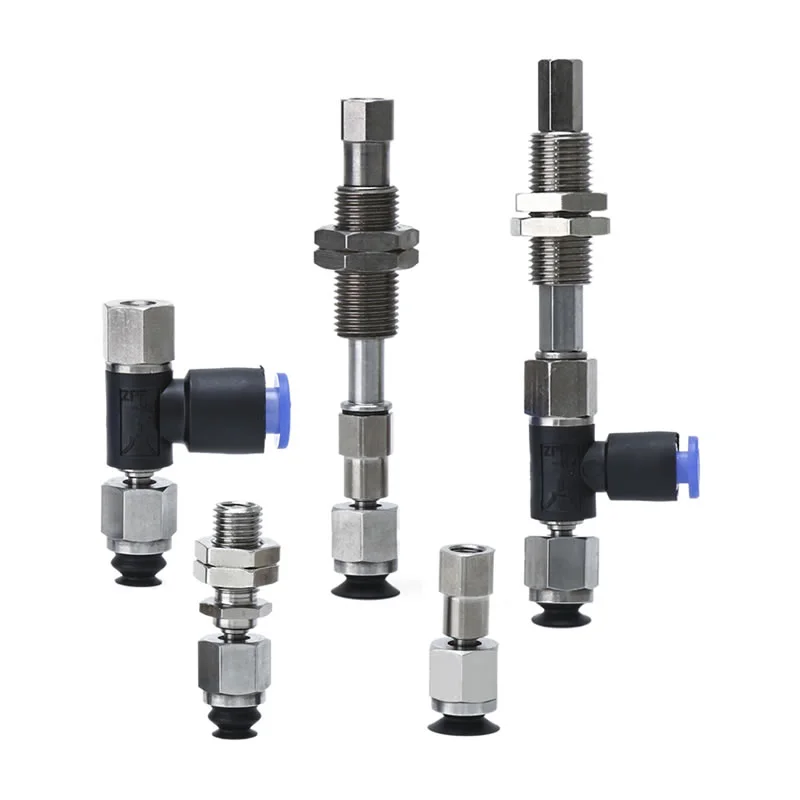

Vakuové přísavky s kulovým kloubem ZP2-J
Commaelec je přední výrobce, vakuové přísavky s kulovým kloubem ZP2-J jsou speciálně navrženy tak, aby umožňovaly všesměrové otáčení a zvládaly složité provozní podmínky. Jsou vybaveny vyrovnávacím mechanismem a vyznačují se výjimečnými schopnostmi úhlové kompenzace: jejich rotační mechanismus podporuje úhlové nastavení v plném rozsahu a účinně koriguje chyby náklonu během umístění obrobku nebo úhlové odchylky během procesu uchopení. Vybrané modely také integrují rotační nebo antirotační struktury typu J nebo typu K. Tato řada přísavek je k dispozici ve třech velikostech: 6 mm, 8 mm a 10 mm.
Klikněte a spusťte výběr
》Zpět na informace o produktu

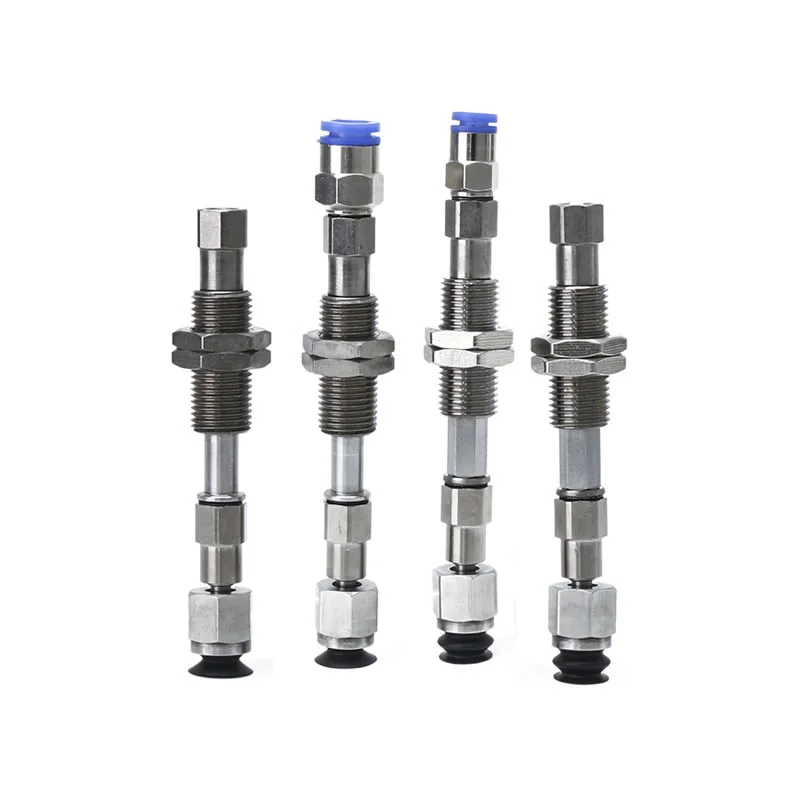

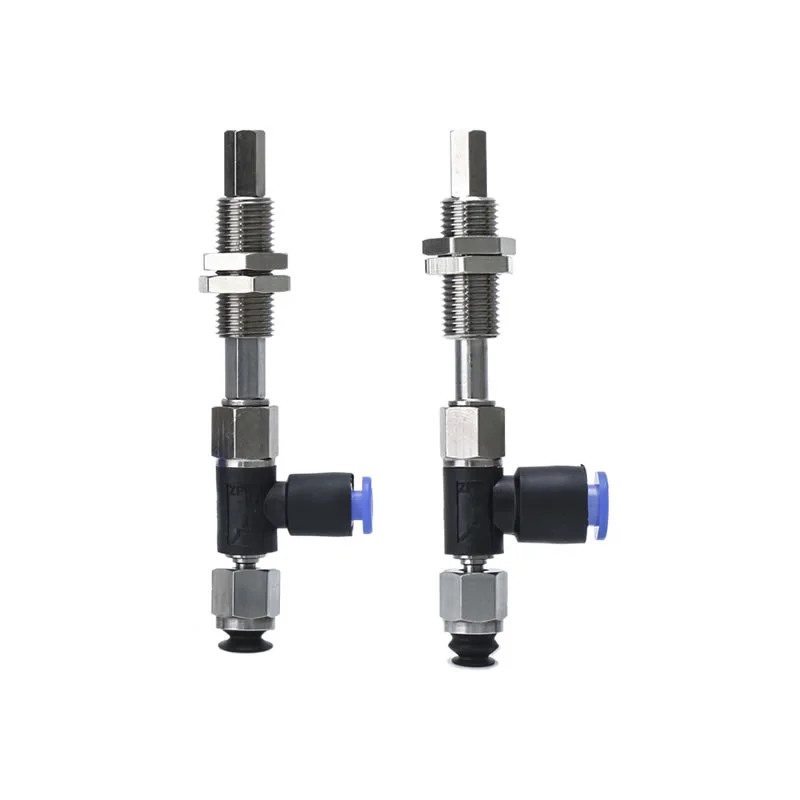

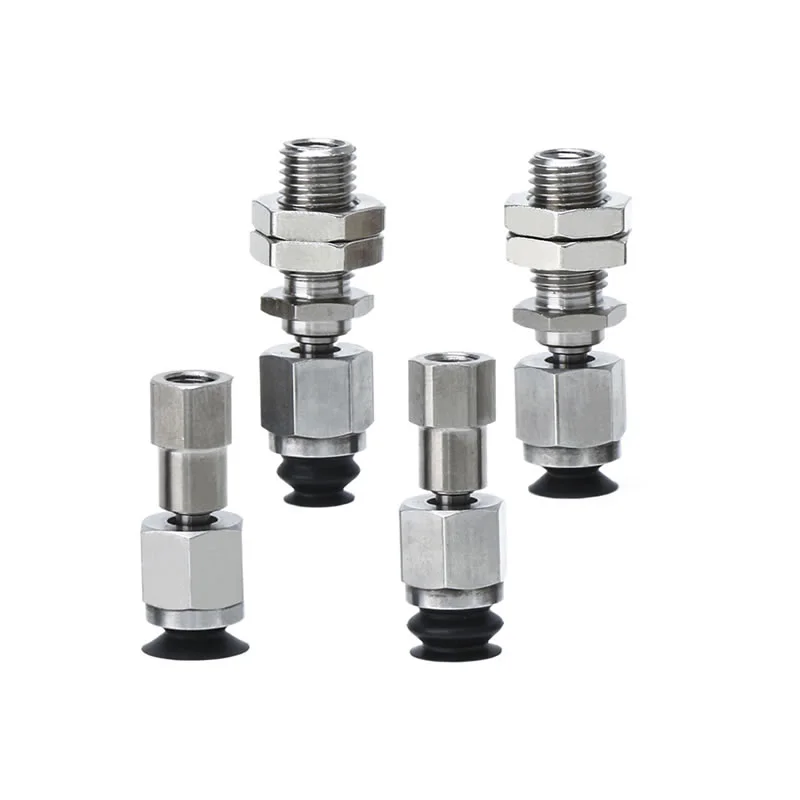

Vakuové přísavky s kulovým kloubem ZP2-J
Typ kulového kloubu řady ZP2-TF s přísavnými podložkami adaptéru
Typ kulového kloubu řady ZP2-TF s podtlakovými podložkami
Typ kulového kloubu řady ZP2-RF s přísavnými podložkami adaptéru
Typ kulového kloubu řady ZP2-RF s podtlakovými podložkami
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Commaelec je přední výrobce, vakuové přísavky s kulovým kloubem ZP2-J jsou určeny pro manipulaci s obrobky s nerovným povrchem nebo úhlovými odchylkami. Díky flexibilní otočné struktuře zajišťují stabilní adsorpci ve složitých průmyslových prostředích, zejména v automatizovaných a robotických aplikacích.
Hlavní výhody
Nákladově efektivní a spolehlivá dodávka
Čínský výrobce se silnou kontrolou nákladů a stabilní kvalitou
Vyspělý výrobní proces zajišťuje konzistentní výkon
Velká výrobní kapacita zaručuje rychlé dodávky a hromadné dodávky
Flexibilní design kulového kloubu
Všesměrové otáčení umožňuje automatické nastavení úhlu
Účinně kompenzuje nesouosost při uchopení
Zajišťuje těsné utěsnění i na nakloněných nebo nepravidelných površích
Zvýšená stabilita ve složitých podmínkách
Snižuje riziko oddělení způsobené špatným povrchovým kontaktem
Udržuje stabilní sání při pohybu a polohování
Vakuové přísavky s kulovým kloubem ZP2-J jsou vhodné pro dynamická automatizační prostředí
Volitelný Buffer & Anti-Rotation Structure
Mechanismus nárazníku pomáhá absorbovat nárazy při kontaktu s obrobkem
Vyrovnává výškové a úhlové rozdíly
Volitelná J/K antirotační konstrukce vyvažuje flexibilitu a stabilitu polohování
Více typů a velikostí podložek
K dispozici v plochých a vlnovcových typech pro různé povrchové podmínky
Standardní velikosti: 6 mm, 8 mm, 10 mm
Snadno se přizpůsobí různým tvarům obrobků a požadavkům na manipulaci
Typické aplikace
Průmyslová automatizace
Robotická ramena a systémy pick-and-place
Montážní linky vyžadující kompenzaci úhlu
Komplexní manipulace s obrobkem
Šikmé, zakřivené nebo nerovné povrchy
Aplikace, kde je obtížné přesné vyrovnání
Proč zvolit vakuové přísavky s kulovým kloubem ZP2-J?
Silná adaptabilita na složité pracovní podmínky
Stabilní a spolehlivý sací výkon
Nákladově efektivní řešení s konzistentní dodávkou
Podporováno vyspělou technologií výroby a materiálů

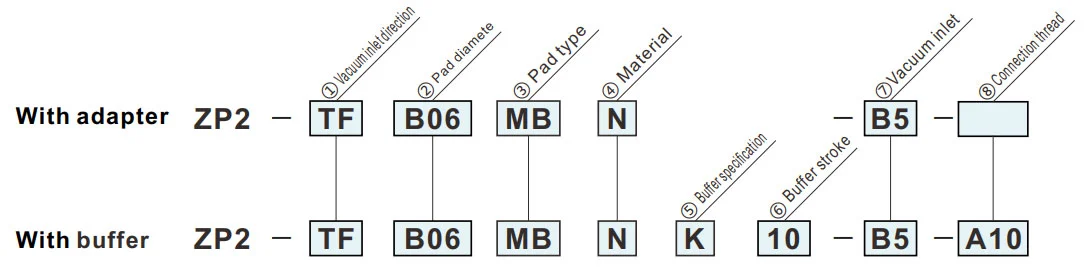

Jak objednat
| ①Směr vstupu vakua | ⑦ Přívod vakua | ⑧Připojovací vlákno | ||
| TF | Vertikální |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | Postranní |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Typ podložky
② Průměr podložky (mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Plochý typ | — | ● | ● |
| MB | Měchy | ● | ● | — |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely.
| ⑦ Přívod vakua | |
| B5 | M5x0,8 (žena) |
| 04 | ø4 Jednodotykové uchycení |
| 06 | ø6 Jednodotykové uchycení |
| ⑧Připojovací vlákno | |
| A8 | M8x1 (muž) |
| B5 | M5x0,8 (žena) |
| A10 | M10x1 (muž) |
| ⑤Specifikace pufru | |
| J | Rotující |
| K | Nerotační |
| ⑥Zdvih vyrovnávací paměti | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |

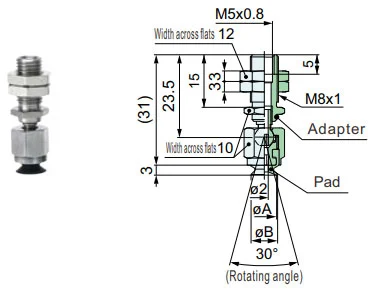

Rozměry (mm)
Zelený symbol je přizpůsobené modely.

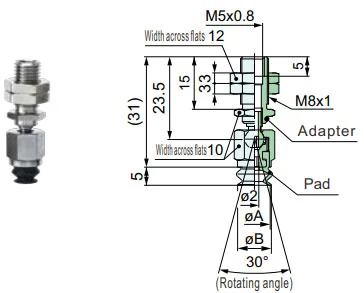

ZP2-TF
Vertikální
MU
| Model | øA | øB | Adaptér | ||||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Model pro reference: ZP2-TFB08MUS-B5-A8
ZP2-TF
Vertikální
MB
| Model | øA | øB | Adaptér | ||||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Model pro reference: ZP2-TFB08MBN-B5-A8
ZP2-TF
Vertikální
MU
| Model | øA | øB | Adaptér | |||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Model pro reference: ZP2-TFB10MUS-B5
ZP2-TF
Vertikální
MB
| Model | øA | øB | Adaptér | |||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Model pro reference: ZP2-TFB06MBN-B5

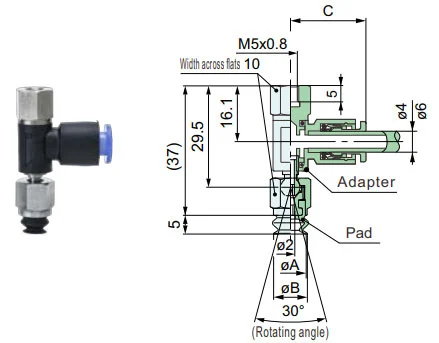

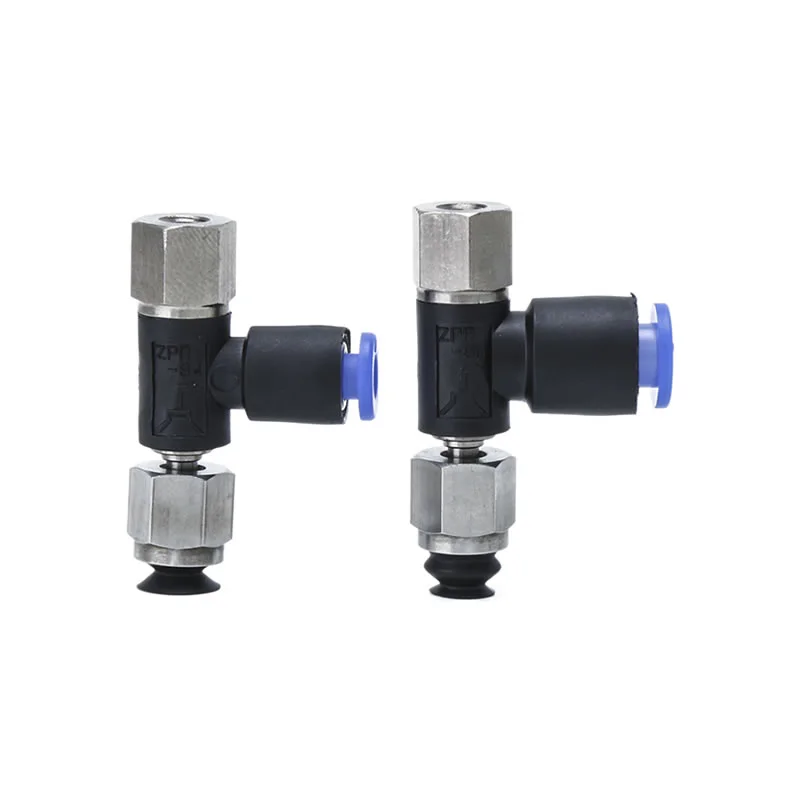

ZP2-TF
Postranní
MU
| Model | øA | øB | C | Adaptér | ||||||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Model pro referenci: ZP2-RFB08MUN-04-B5 Adaptér pro referenci: ZP2-RF1-04-B5

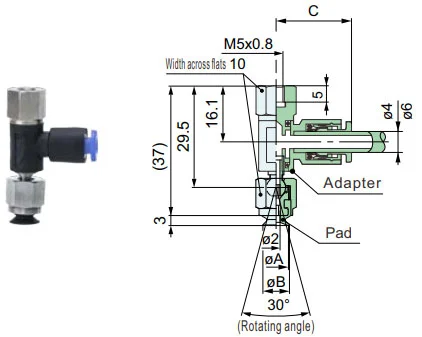

ZP2-TF
Postranní
MB
| Model | øA | øB | C | Adaptér | ||||||||
|
① Vakuum vtok směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Model pro referenci: ZP2-RFB08MBN-04-B5 Adaptér pro referenci: ZP2-RF1-04-B5

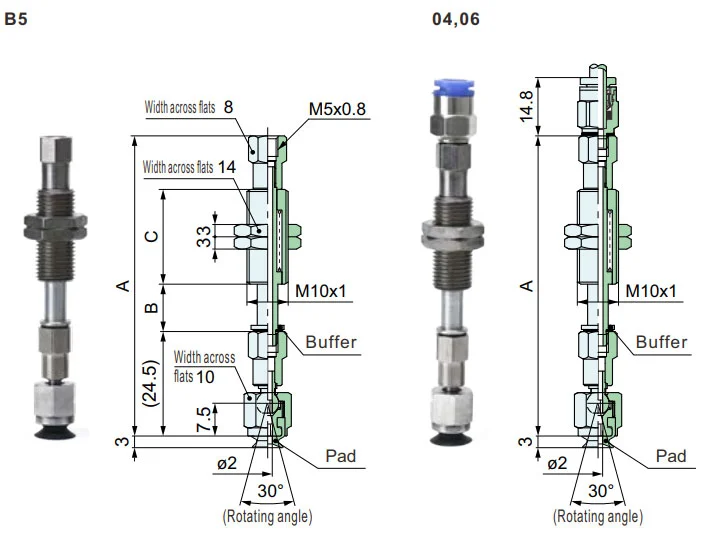

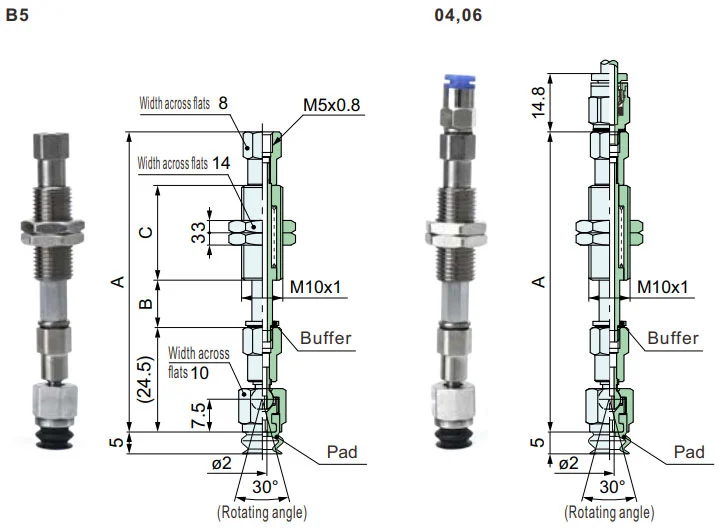

ZP2-TF
Vertikální
MU
| Model | A | B | C | Buffer | ||||||||||||
|
① Vakuum vstupní směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Buffer spec. |
⑥ Buffer mrtvice |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑤ Buffer spec. |
⑥ Buffer mrtvice |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model pro referenci: ZP2-TFB08MUSK10-B5-A10 Buffer pro referenci: ZP2-TF1-K10-B5-A10
ZP2-TF
Vertikální
MB
| Model | A | B | C | Buffer | ||||||||||||
|
① Vakuum vstupní směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Buffer spec. |
⑥ Buffer mrtvice |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑤ Buffer spec. |
⑥ Buffer mrtvice |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model pro referenci: ZP2-TFB08MBSK10-B5-A10 Buffer pro referenci:ZP2-TF1-K10-B5-A10

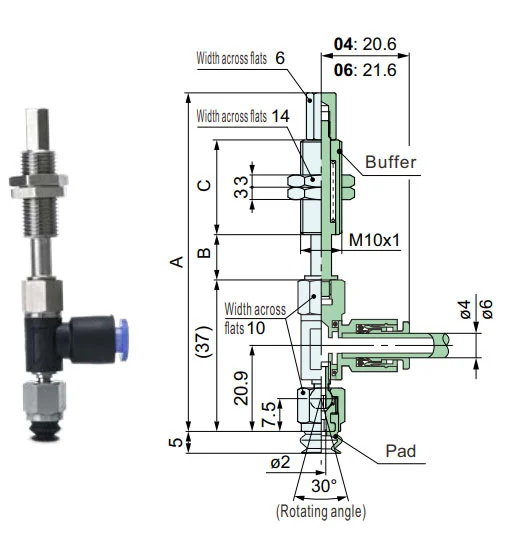

ZP2-RF
Postranní
MU
| Model | A | B | C | Buffer | ||||||||||||
|
① Vakuum vstupní směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Buffer spec. |
⑥ Buffer mrtvice |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑤ Buffer spec. |
⑥ Buffer mrtvice |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model pro referenci: ZP2-RFB08MUSK10-06-A10 Buffer pro referenci: ZP2-RF1-K10-06-A10

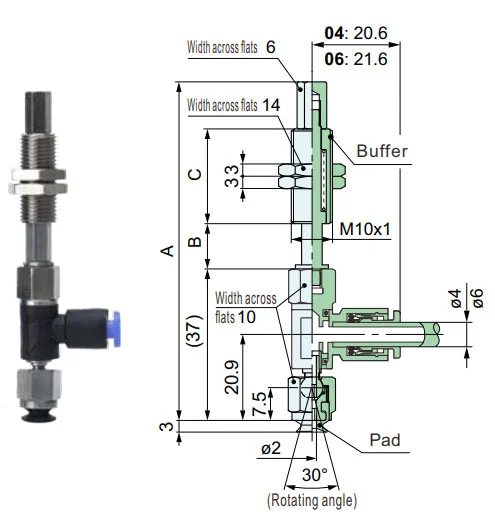

ZP2-RF
Postranní
MB
| Model | A | B | C | Buffer | ||||||||||||
|
① Vakuum vstupní směr |
② Podložka prům. |
③ Podložka typ |
④ Podložka Materiál |
⑤ Buffer spec. |
⑥ Buffer mrtvice |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
⑤ Buffer spec. |
⑥ Buffer mrtvice |
⑦ Vakuum vtok |
⑧ Spojení vlákno |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model pro referenci: ZP2-RFB08MBSK10-06-A10 Buffer pro referenci:ZP2-RF1-K10-06-A10
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
Instalační manuál
PDF ke stažení
Varování + Upozornění （Přečtěte si před použitím）
PDF ke stažení
Hot Tags: Vakuové přísavky s kulovým kloubem ZP2-J, Čína, výrobce, dodavatel, továrna
Odeslat dotaz
Kontaktní informace
-
Adresa
Vesnice Xiaruan Město Baishi Město Yueqing Provincie Zhejiang Čína
-
Tel
-
E-mailem
V případě dotazů na vakuové přísavky, vakuové generátory, příslušenství pneumatických komponentů nebo ceník nám zanechte svůj e-mail a my se vám do 24 hodin ozveme.
