Vakuové odsávání je základním řešením pro „flexibilní uchopení“ v průmyslové automatizaci se čtyřmi hlavními výhodami: nepoškozující uchopení, přizpůsobivost vícemateriálovým/nepravidelným obrobkům, čistá a ekologická ochrana a flexibilní provoz. Lze jej přizpůsobit různým průmyslovým vlastnostem obrobků (tenké/tlusté, přesné/hrubé, hygienické/standardní).
Vysokopevnostní vakuové přísavky ZP
Jako přední čínský výrobce naše továrna nabízí přizpůsobené vysoce tuhé vakuové přísavky ZP (Ø40-125 mm) pro náročné úkoly. Jako špičkový dodavatel poskytujeme NBR, silikon a antistatické materiály s polstrovaným designem pro zmírnění dopadu. Ideální pro křehké povrchy a vedení lithiových baterií.
Klikněte a spusťte výběr
》Zpět na informace o produktu
Vysokopevnostní vakuové přísavky ZP
ZP Series Heavy-Duty Pad Unit
Řada ZPT Heavy-Duty s adaptérem vakuových podložek
Řada ZPT Heavy-Duty s adaptérem vakuových podložek
Řada ZPX Heavy-Duty s adaptérem vakuových podložek
Řada ZPX Heavy-Duty with Buffer Vacu Pads
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj

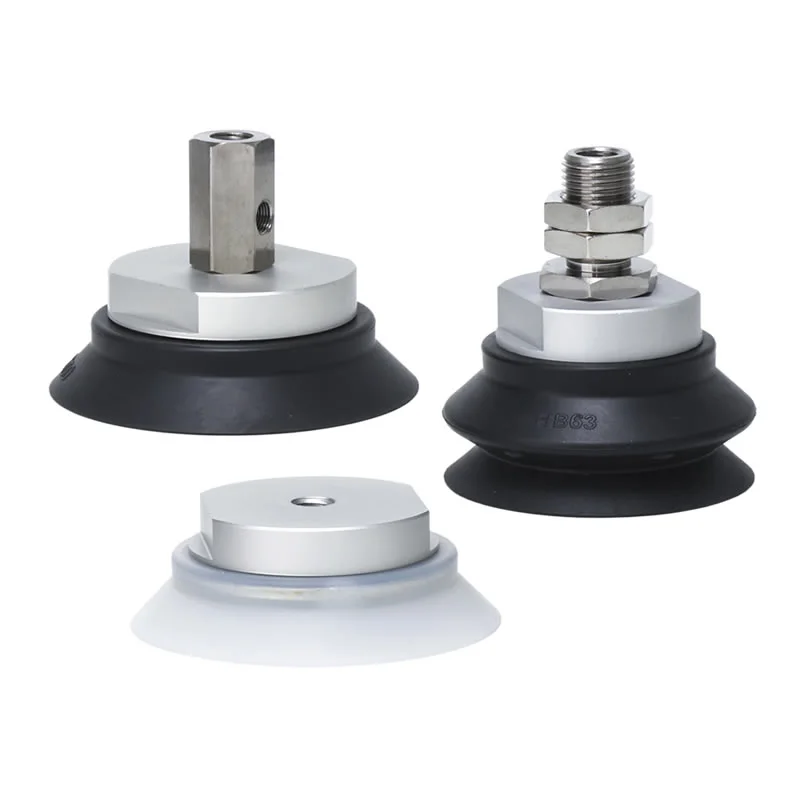

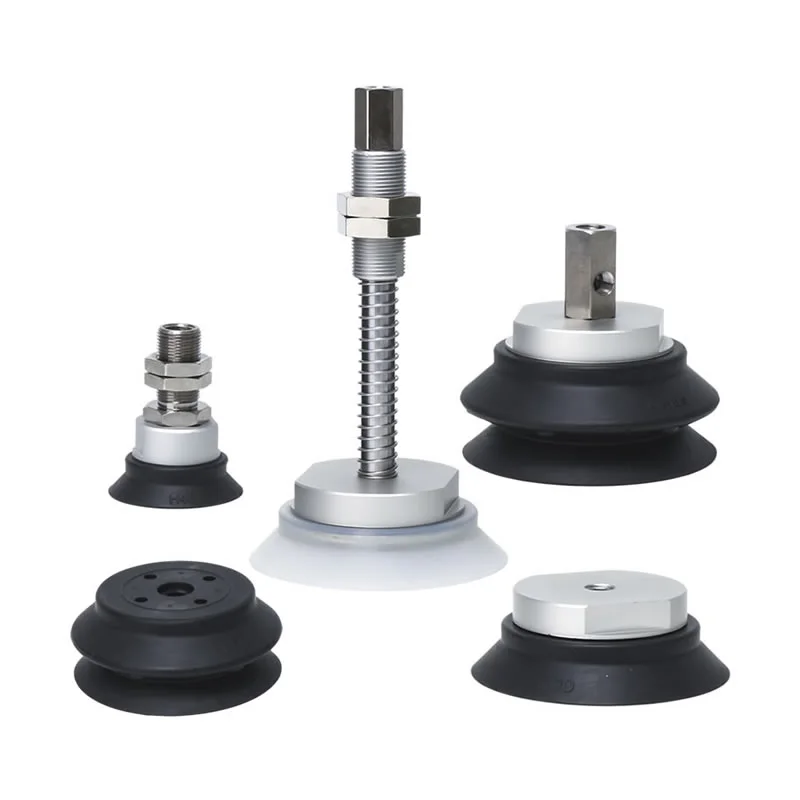

Vysoce tuhé vakuové přísavky ZP představují průmyslové řešení uchopení speciálně navržené pro manipulaci s velkými, těžkými nebo snadno deformovatelnými obrobky. Jako specializovaný výrobce v Číně jsme tento produkt navrhli se zesílenou přísavnou základní konstrukcí a sestavou držáku; to zajišťuje výjimečnou odolnost vůči bočním silám a zachovává vynikající stabilitu při uchopování těžkých břemen, což z něj činí nepostradatelnou pneumatickou součást na míru v oblasti automatizace těžkého průmyslu.
Technické specifikace a všestrannost
1. Možnosti velkého průměru pro maximální zdvih
Pro přizpůsobení různým požadavkům na zatížení jsou vakuové přísavky ZP s vysokou tuhostí k dispozici v několika velkých průměrech:
φ40, φ50, φ63, φ80, φ100 a φ125 mm.
Tyto velikosti umožňují vysokou vakuovou kontaktní plochu a poskytují potřebnou zvedací sílu pro těžké průmyslové komponenty.
2. Výběr více materiálů pro různá prostředí
The working environment dictates the material. Nabízíme celou řadu vysoce kvalitních elastomerů, abychom zajistili, že vaše přísavka bude prosperovat ve své specifické aplikaci:
NBR (nitrilový kaučuk):Vynikající odolnost vůči oleji pro automobilová a obráběcí prostředí.
Silikonová guma:Ideální pro vysokoteplotní aplikace a bezpečnost potravin.
Polyuretan a fluorkaučuk:Vysoká odolnost proti opotřebení a chemická stabilita pro specializované průmyslové čistící nebo lakovací linky.
Antistatické materiály:Důležité pro elektronické montáže a manipulaci s polovodiči.
3. Integrované odpružení a montáž
Bezpečnost a přesnost jdou ruku v ruce. Naše nabídka vysoce pevných vakuových přísavek ZP:
Polstrované verze:Účinně zmírňuje nárazové síly během kontaktu, chrání křehké povrchy a snižuje vibrace systému.
Neodpružené verze:Pro aplikace, kde je preferován tuhý, přímý kontakt.
Flexibilní montáž:K dispozici s vnějším nebo vnitřním závitem a svislými vakuovými výstupy, aby vyhovovaly vašim stávajícím uspořádáním strojů.
Proč zvolit vysoce tuhé vakuové přísavky Commaelec Factory ZP?
1. Konstrukce zesílené základny:Vysokopevnostní vakuové přísavky Commaelec ZP se vyznačují zvýšenou tuhostí v místě spojení mezi přísavkou a armaturou a účinně odolávají bočním smykovým silám.
2. Široká škála velikostí:Tyto přísavky jsou k dispozici v různých velikostech od φ40 do φ125 mm a jsou speciálně navrženy pro manipulaci s těžkými předměty, jako jsou těžké plechy, kámen a velkoplošné sklo, a zajišťují tak pevnou přilnavost.
3. Jako dodavatel s vlastním výrobním závodem nabízí Commaelec tři materiálové možnosti:
Antistatické:Navrženo speciálně pro elektronický a polovodičový průmysl, aby se zabránilo poškození citlivých součástí statickým výbojem.
Celonerezové komponenty:Zvláště vhodné pro průmysl lithium-iontových baterií, splňující požadavky na materiály bez mědi a zinku, s vysokou odolností proti korozi a čistotou.
Fluorokarbonová pryž (FKM) a EPR:Ideální pro chemická prostředí nebo vysokoteplotní operace (jako je demontáž dílů vyrobených vstřikováním), nabízí vynikající chemickou stabilitu a odolnost proti povětrnostním vlivům.

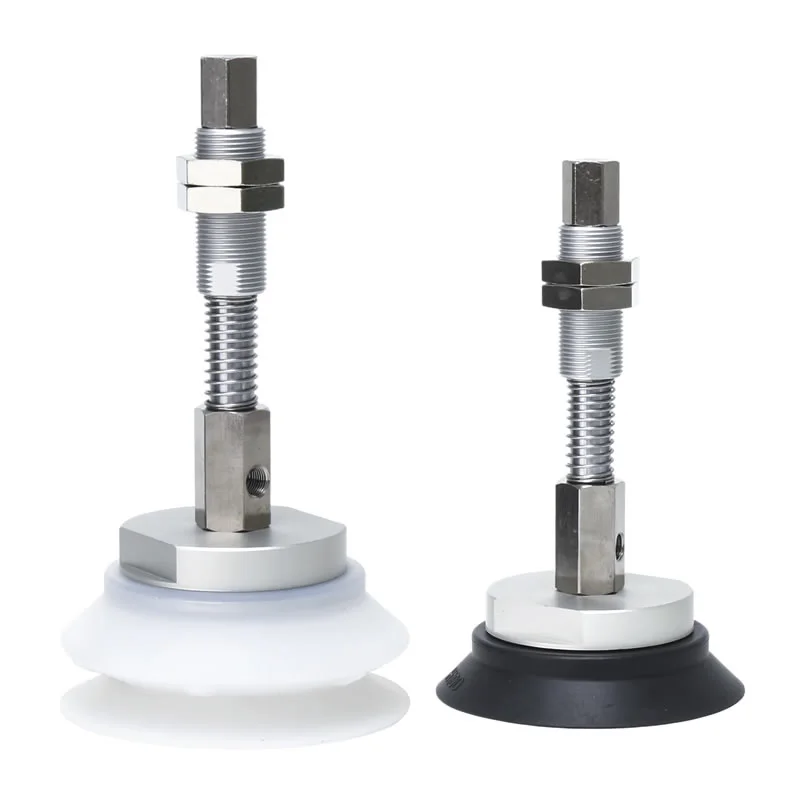

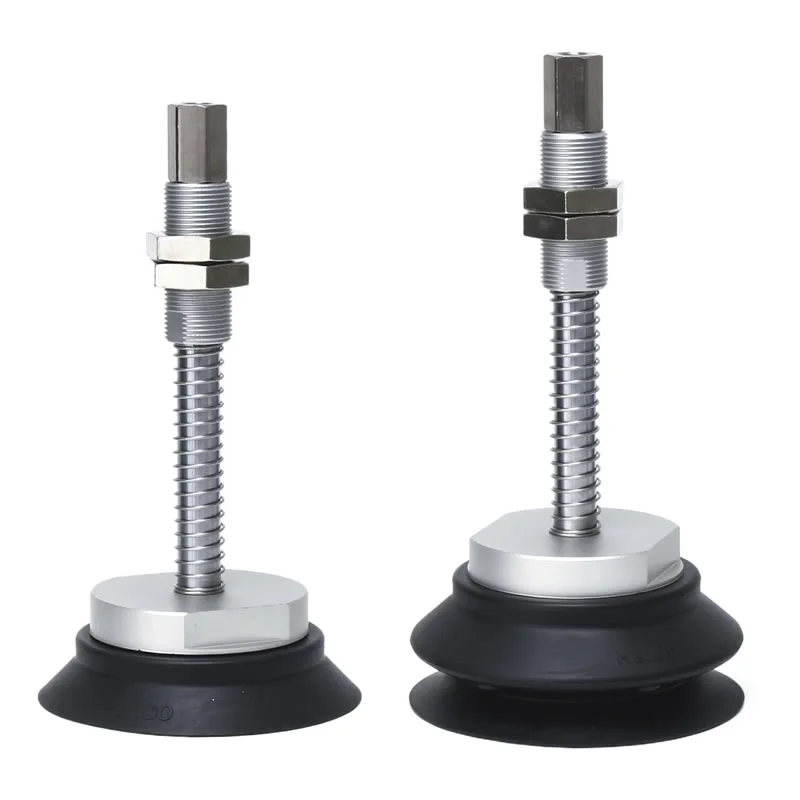

4. Technologie přesného odpružení:K dispozici ve verzi Cushioned s rozsahem zdvihu 6 mm–50 mm. Když se přísavka dotkne křehkých povrchů (jako je ultratenké sklo), tlumicí držák absorbuje okamžitou energii nárazu, což výrazně snižuje hluk a prodlužuje životnost zařízení.
5. Vícesměrná vakuová řešení:Montážní držák pro vakuové přísavky s vysokou tuhostí ZP podporuje konfiguraci vertikálního i bočního vakuového portu s přepínatelnými možnostmi vnitřního a vnějšího závitování; tato konstrukce výrazně zjednodušuje prostorové uspořádání a proces instalace na rozhraní end-of-arm tooling (EOAT).

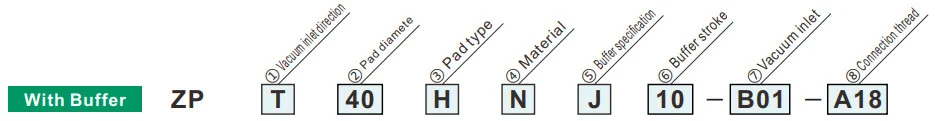

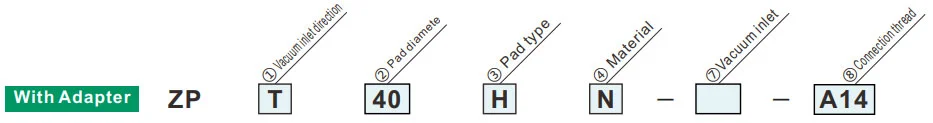

Jak objednat
| ②Průměr podložky | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Typ podložky | |
| H | Ploché s žebrem |
| HB | Typ vlnovce |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
Zelený symbol je přizpůsobené modely
| ①Směr vstupu vakua | Průměr podložky | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Vertikální |
|
⑦Vakuová hlavice | Ženské vlákno | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Vnější závit | A14 | M14x1,0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Postranní |
|
Ženské vlákno | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Průměr podložky | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
Zelený symbol je přizpůsobené modely
| ③Typ podložky | |
| H | Ploché s žebrem |
| HB | Typ vlnovce |
| ①Směr vstupu vakua | |
| T | Vertikální |
| X | Postranní |
| ③Typ podložky | |
| H | Ploché s žebrem |
| HB | Typ vlnovce |
| ⑤Specifikace pufru | |
| J | Rotační (hliník, bez pouzdra) |
| JB | Rotační (mosaz, s pouzdrem) |
| JF | Rotační (ocel, s pouzdrem) |
| KB | Nerotační (mosaz, s pouzdrem) |
| ⑦ Přívod vakua | |
| B01 | Rc1/8 |
| ②Průměr podložky | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
Zelený symbol je přizpůsobené modely
| Průměr podložky | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Zdvih vyrovnávací paměti | 10 | 10 mm | ● | ● | ● | ||||||
| 20 | 20 mm | ● | — | — | |||||||
| 25 | 25 mm | — | ● | ● | |||||||
| 30 | 30 mm | ● | ● | ● | |||||||
| 50 | 50 mm | — | ● | ● | |||||||
| 75 | 75 mm | — | ● | ● | |||||||
| ⑧Připojovací vlákno | Vnější závit | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22x1,5 | — | — | ● | |||||||
Reaktivní síla pružiny
| Připojovací závit | Utahovací moment±5%[N·m] | Zdvih nárazníku (mm) | Reaktivní síla pružiny[N] | |||
| hliník (J) | Mosaz, s pouzdrem (JB/KB) | Ocel, S pouzdrem (JF) | Při 0 zdvihu | Na plný zdvih | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
Instalační manuál
PDF ke stažení
Varování + Upozornění （Přečtěte si před použitím）
PDF ke stažení
