Základní vakuové přísavky s kulovým kloubem ZP
Jako přední čínský výrobce poskytujeme přizpůsobené základní vakuové přísavky s kulovým kloubem ZP (Ø10-32mm) pro nepravidelné obrobky. Díky otočným hlavám, zdvihům nárazníků (6-50 mm) a vysoce kvalitní silikonové/antistatické pryži zajišťuje náš sklad přímých dodavatelů stabilitu a snížení hluku. Nejlepší pro linky lithiových baterií s nerezovými možnostmi.
Klikněte a spusťte výběr
》Zpět na informace o produktu

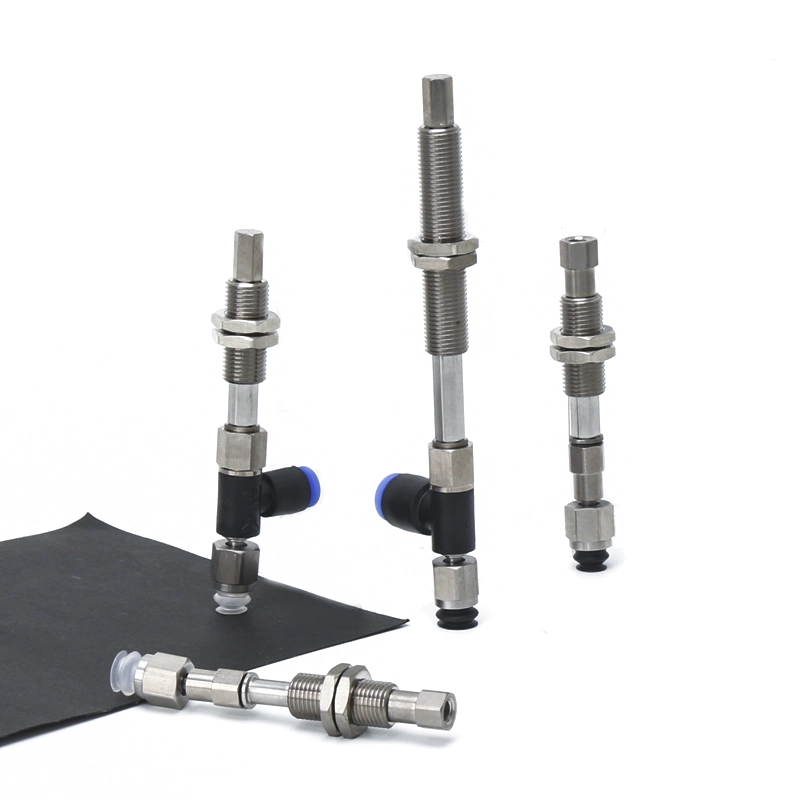

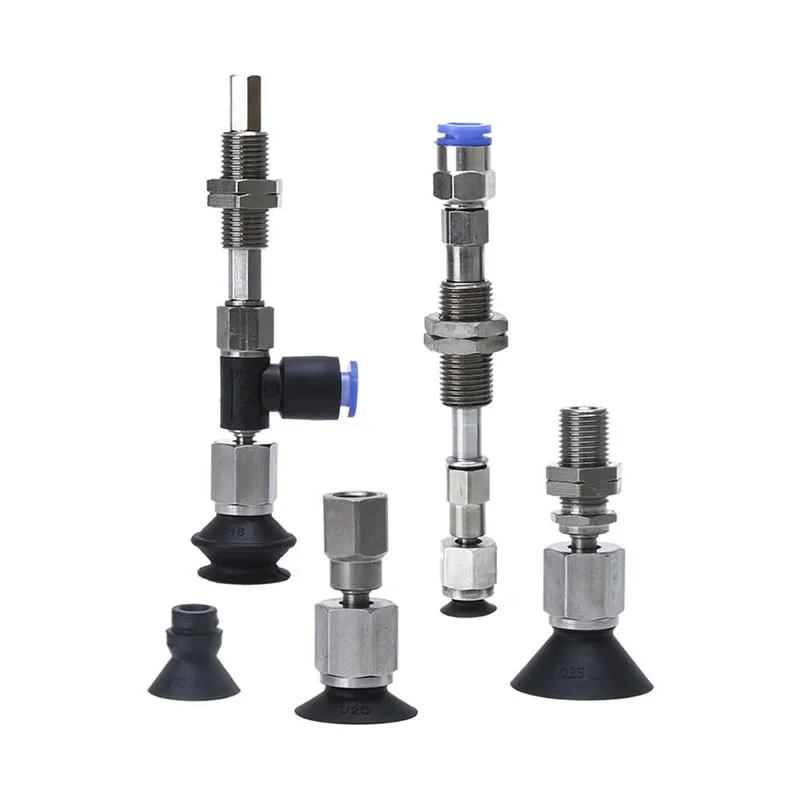

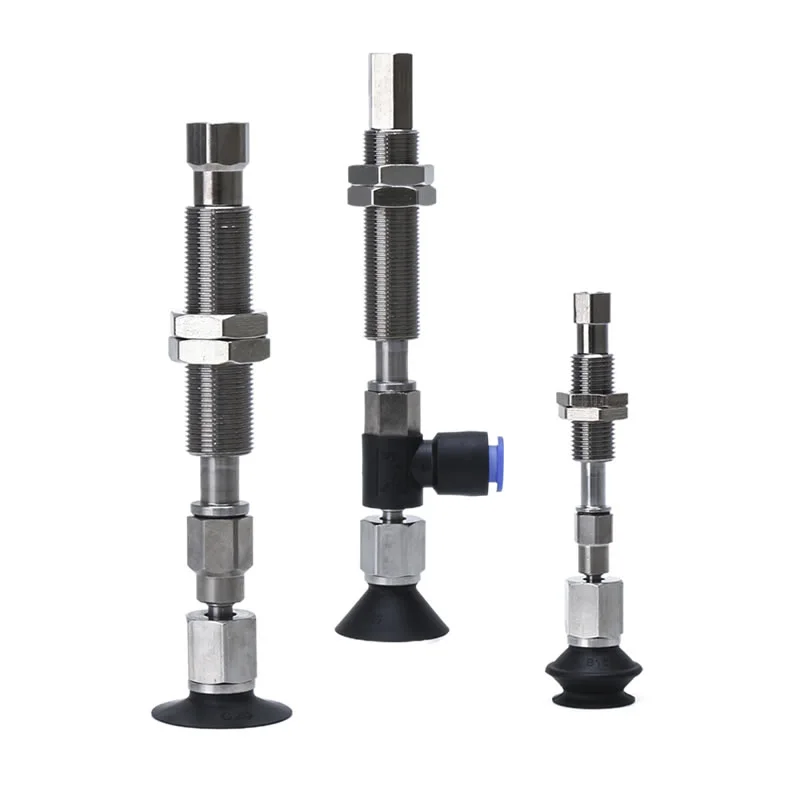

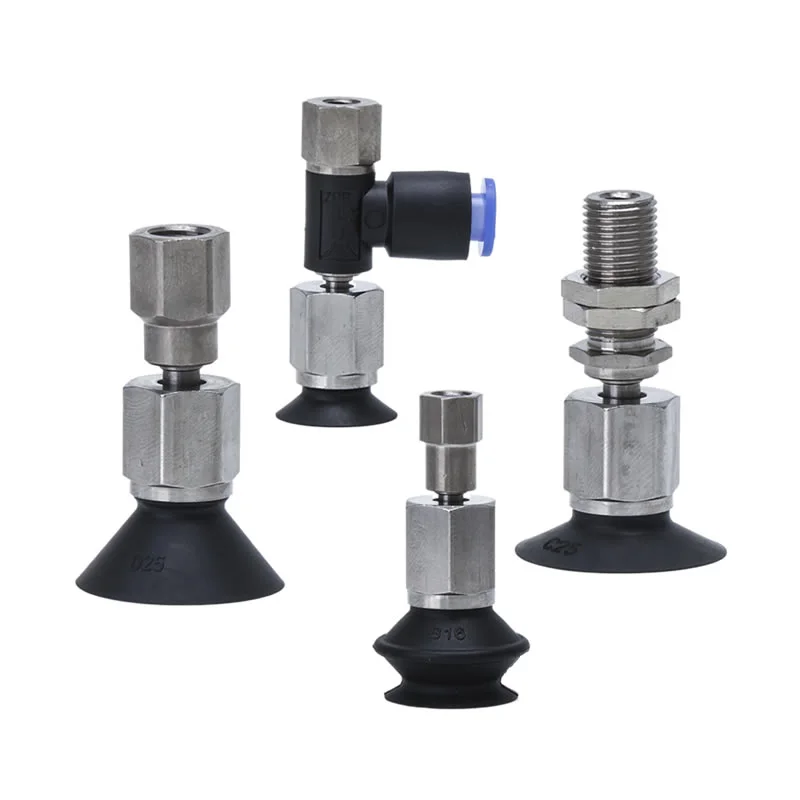

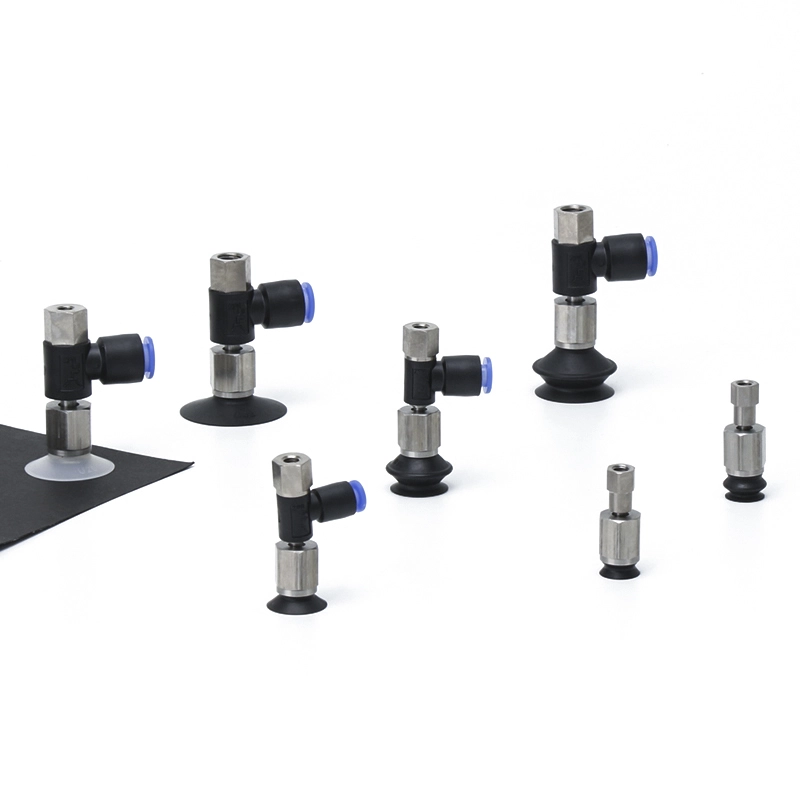

Základní vakuové přísavky s kulovým kloubem ZP
Typ kulového kloubu řady ZPTF s přísavnými podložkami adaptéru
Typ kulového kloubu řady ZPTF s nárazníkovými vakuovými podložkami
Typ kulového kloubu řady ZPRF s přísavnými podložkami adaptéru
Typ kulového kloubu řady ZPRF s nárazníkovými vakuovými podložkami
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Commaelec je přední čínský výrobce, vakuová přísavka základního typu s kulovým kloubem řady ZP je vysoce výkonný pneumatický komponent speciálně navržený pro uchopení nepravidelných, nakloněných nebo zakřivených obrobků. Jeho konstrukce zahrnuje mechanismus kulového kloubu – připomínající lidský kloub – v místě připojení přísavky; tato funkce umožňuje automatické vyrovnání, což umožňuje kulovému kloubu se volně otáčet, když se miska dostane do kontaktu s nakloněným povrchem. Automaticky kompenzuje úhlové odchylky během robotických uchopovacích operací, čímž zabraňuje úniku podtlaku způsobenému nedokonalým těsněním. Řada je k dispozici v průměrech od 10 mm do 32 mm a nabízí také volitelné modely vybavené nárazníkovým mechanismem (Buffer) se zdvihy mezi 6 mm a 50 mm, který chrání obrobky před poškozením způsobeným mechanickým nárazem.
Technická převaha
Základní vakuové přísavky s kulovým kloubem ZP nejsou jen standardní komponenty; jsou to všestranné nástroje navržené pro vysoce výkonná prostředí.
1. Konstrukce adaptivní otočné hlavy
Hlavní výhodou modelu ZPTF je jeho otočný mechanismus s kulovým kloubem. To umožňuje, aby se přísavka nakláněla a otáčela a automaticky se vyrovnávala s úhlem obrobku. Tato vlastnost výrazně zvyšuje stabilitu průmyslové manipulace, zejména u dílů karoserií automobilů nebo lisovaných plastů.
2. Komplexní rozsah velikostí a tvarů
Abychom vyhověli potřebám různých aplikací, nabízíme široký výběr:
Rozsah průměru:Přesné velikosti od minimálně 10 mm do 32 mm.
Typy pohárů:K dispozici v plochých, žebrovaných, akordeonových (vlnovkových) a hlubokých typech, které zvládnou vše od tenkých plechů po těžké texturované předměty.
3. Flexibilní vakuové výstupy a instalace
Prostorová omezení v moderních strojích vyžadují flexibilní uspořádání. Naše základní funkce vakuových přísavek s kulovým kloubem ZP:
Možnosti duální zásuvky:Vertikální a horizontální sací otvory pro bezproblémovou integraci do kompaktních prostor.
Varianta montáže:Možnosti zahrnující adaptéry nebo specializované držáky nárazníků pro přizpůsobenou instalaci.
Hlavní výhody
Stabilita úchopu:Zejména při manipulaci se zakřivenými panely karoserie, nepravidelně tvarovanými vstřikovanými díly nebo balicími krabicemi zajišťuje konstrukce vakuových přísavek ZP s kulovým kloubem, že úroveň vakua zůstane trvale vysoká.
Snížení hluku a otřesů:Ve spojení s držákem nárazníku účinně absorbuje kinetickou energii při kontaktu, čímž prodlužuje celkovou životnost systému.
Adaptabilita na speciální provozní podmínky:Například v průmyslu lithium-iontových baterií mohou být vyrobeny na zakázku výhradně z nerezové oceli; naopak v elektronickém průmyslu lze použít antistatické materiály.
Aplikační scénáře
Automobilové díly:Uchopení zakřivených součástí, jako jsou čelní skla nebo dveřní panely.
Logistické třídění:Manipulace s balíky s nerovným povrchem.
3C elektronika:Dosažení přesného sání ve stísněných prostorech pomocí nastavení kardanového kloubu.
Jak objednat

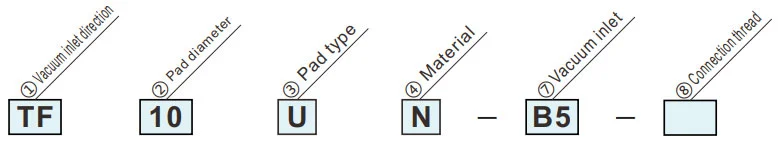

Typ s kulovým kloubem s adaptérem
| ④Materiál | |
| N | NBR |
| S | Silikonová pryž |
| U | Uretanová pryž |
| F | FKM |
| GN | VodivéNBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely
|
③ Typ podložky
② Průměr podložky (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Plochý typ | ● | ● | ● | ● | ● | ● | |||||||
| C | Plochý typ s žebry | ● | ● | ● | ● | ● | ● | |||||||
| B | Typ vlnovce | ● | ● | ● | ● | ● | ● | |||||||
| ①Směr vstupu vakua | D | Hluboký typ | ● | — | ● | — | ● | — | ||||||
| TF | Vertikální |
|
⑦ Přívod vakua | Ženské vlákno | B5 | M5 x 0,8 | ● | ● | ||||||
| ⑧Připojovací vlákno | Vnější závit | A8 | M8 x 1,0 | ● | — | |||||||||
| A10 | M10 x 1,0 | — | ● | |||||||||||
|
⑦ Přívod vakua | Ženské vlákno | B5 | M5 x 0,8 | ● | — | ||||||||
| B8 | M8 x 1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Postranní |
|
Jednodotykové uchycení | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Připojovací vlákno | Femalethread | B5 | M5 x 0,8 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||||

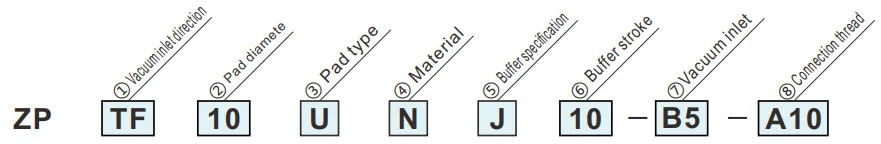

Typ kulového kloubu s nárazníkem
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Vodivá silikonová pryž |
Zelený symbol je přizpůsobené modely
|
③ Typ podložky
② Průměr podložky (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Plochý typ | ● | ● | ● | ● | ● | ● | ||||||
| C | Plochý typ s žebry | ● | ● | ● | ● | ● | ● | ||||||
| B | Typ vlnovce | ● | ● | ● | ● | ● | ● | ||||||
| D | Hluboký typ | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Zdvih vyrovnávací paměti | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Směr vstupu vakua | 50 | 50 mm | ● | ● | |||||||||
| TF | Vertikální |
|
⑦ Přívod vakua | Žena vlákno |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Jednodotyková montáž | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Připojovací vlákno | Vnější závit | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14x1,0 | 一 | ● | ||||||||||
| RF | Postranní |
|
⑦ Přívod vakua | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Připojovací vlákno | Vnější závit | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14×1,0 | 一 | ● | ||||||||||
| ⑤Specifikace pufru | |
| J | Rotující |
| K | Nerotační |
Specifikace
| Pojistný kroužek/ typ podložky | Průměr/rozměry podložky | Aplikace | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Bez pojistného kroužku | Plochý typ (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Pro obrobky s rovným a nedeformovaným povrchem |
| Oválný typ (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Pro obrobky s omezením na adsorpčním povrchu | |
| Tenký plochý typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pro měkké obrobky, jako jsou tenké plechy nebo vinyl. Vrásnění nebo deformace během adsorpce lze omezit. | |
| Tenký plochý typ s žebry (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pro měkké obrobky, jako jsou tenké plechy nebo vinyl. Obrobky lze vyjmout snadno díky žebrům |
|
| Typ vlnovce (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Pro použití tam, kde není místo pro tlumič nebo pro obrobky se šikmými plochami | |
| S pojistným kroužkem | Plochý typ (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pro obrobky s rovným a nedeformovaným povrchem |
| Plochý typ s žebry (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pro obrobky, které se snadno deformují. Obrobky lze snadno vyjmout díky žebrům | |
| Typ vlnovce (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pro použití tam, kde není místo pro tlumič nebo pro obrobky se šikmými plochami | |
| Hluboký typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Pro obrobky se zakřivenými plochami nebo pro kulové obrobky | |
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
Instalační manuál
PDF ke stažení
Varování + Upozornění （Přečtěte si před použitím）
PDF ke stažení
