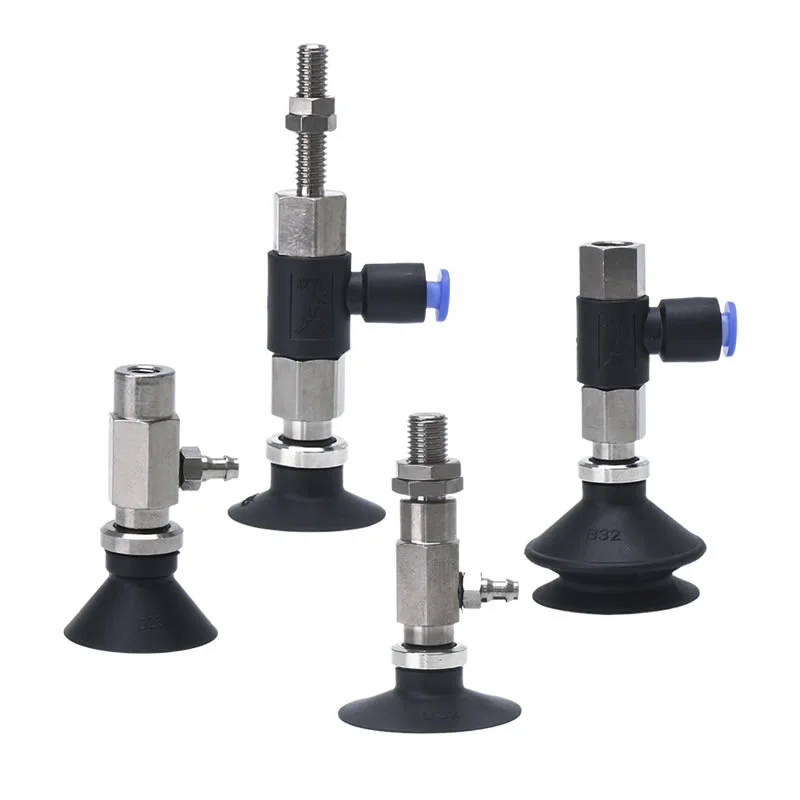

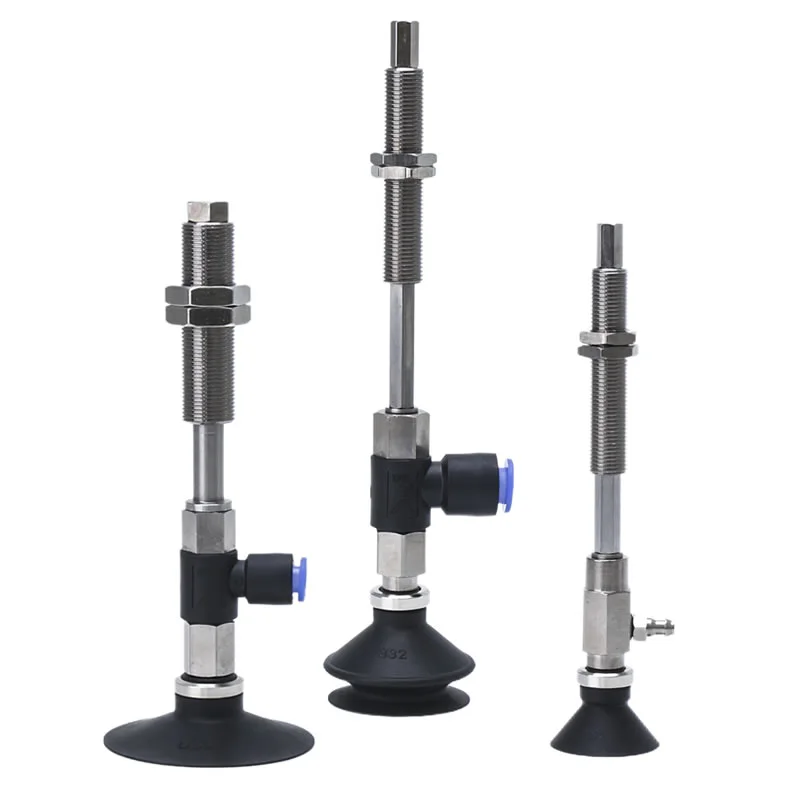

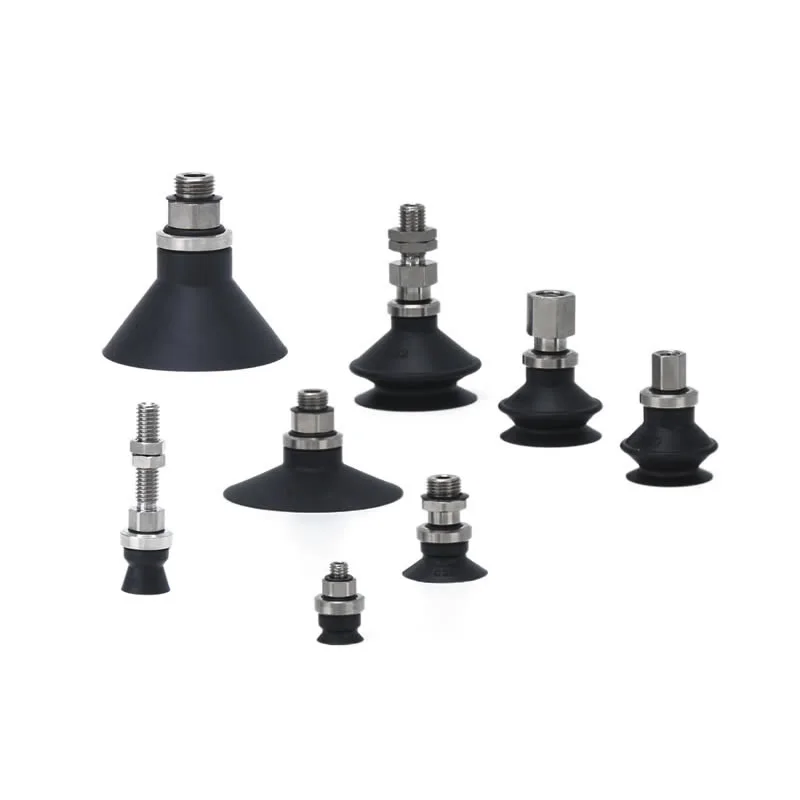

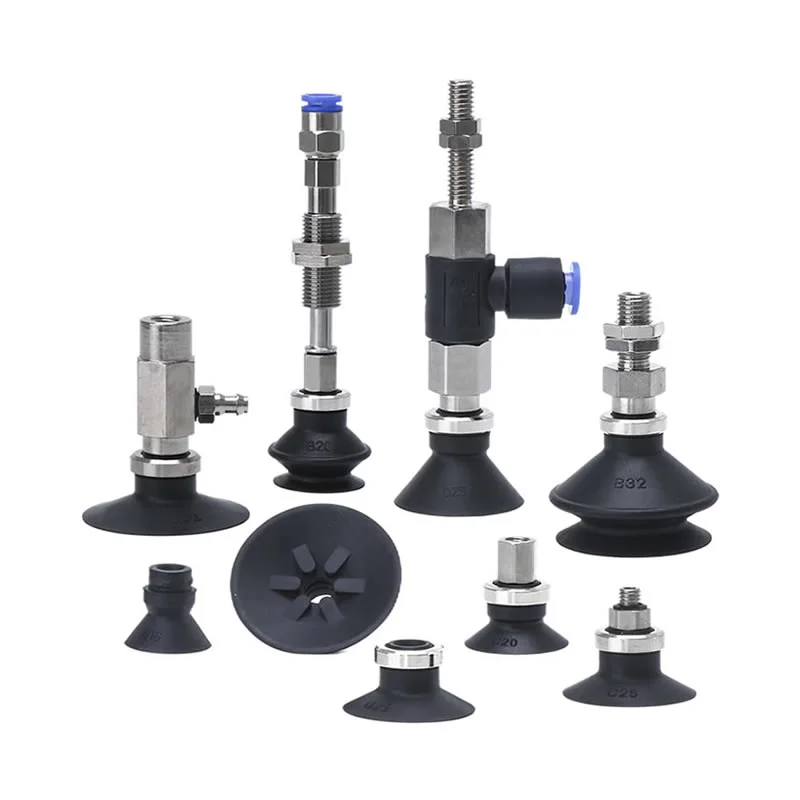

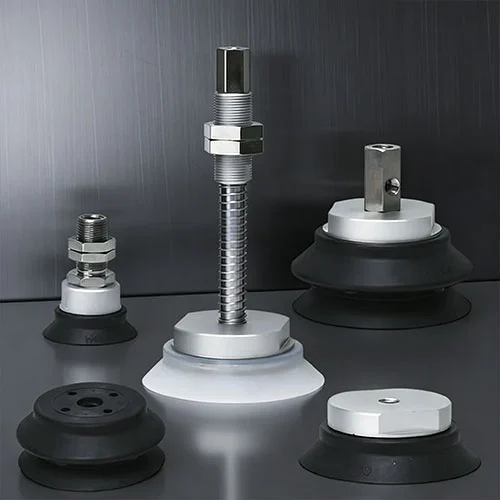

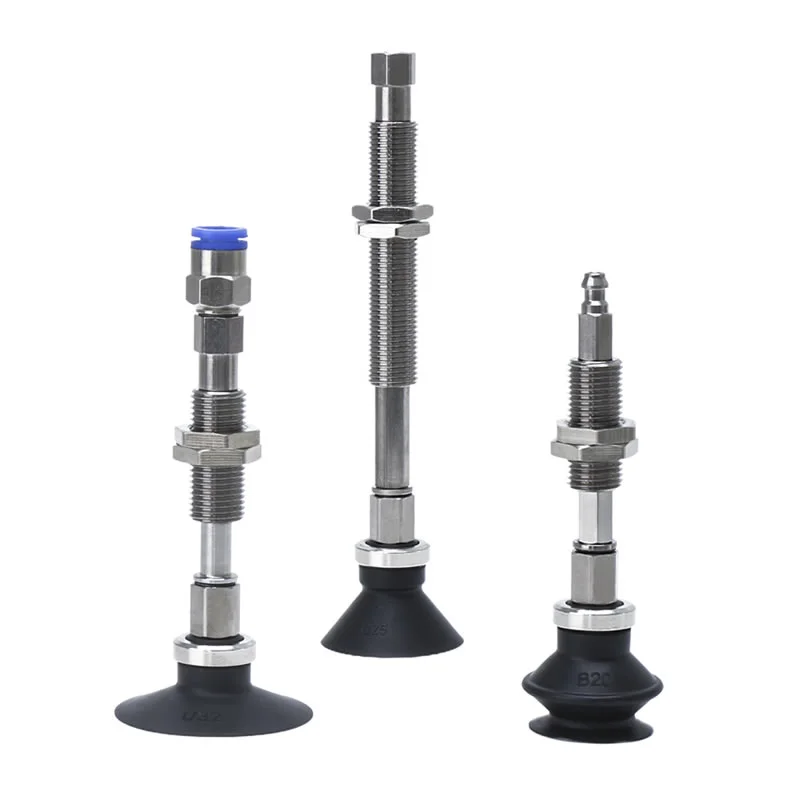

Základní s pojistným kroužkem Vakuové přísavky ZP
Jednotka podložek řady ZP
Řada ZPT s adaptérem vakuových podložek
Řada ZPT s podtlakovými podložkami
Řada ZPR S adaptérem vakuových podložek
Řada ZPR s podtlakovými podložkami
Řada ZPY s adaptérovými vakuovými podložkami
Řada ZPY s vakuovými podložkami
Popis
Jak objednat
Specifikace / Materiál
Aplikace
Zdroj
Vakuové přísavky Basic s pojistným kroužkem ZP jsou vysoce výkonné vakuové uchopovací komponenty určené pro stabilní a bezpečnou manipulaci s materiálem v průmyslové automatizaci. Díky konstrukci pojistného kroužku zajišťují pevnou instalaci, zvýšenou spolehlivost těsnění a dlouhodobou provozní stabilitu.
Commaelec, vyráběný profesionálním čínským výrobcem, dodavatelem, továrnou, dodává tyto přísavky s konzistentní kvalitou, flexibilní konfigurací a silnou zásobovací schopností pro globální automatizační aplikace.
Jaké jsou základní vakuové přísavky ZP s pojistným kroužkem?
Definice a funkce
• Řešení pro vakuové uchopení:Vytváří silné těsnění pro zvedání, přesun a umístění obrobků
• Struktura pojistného kroužku:Zajišťuje bezpečnou fixaci a zabraňuje uvolnění během vysokofrekvenčních operací
• Všestranná manipulace:Vhodné pro hladké, rovné nebo mírně nepravidelné povrchy
• Integrace automatizace:Ideální pro robotická ramena, systémy pick-and-place a výrobní linky
Vlastnosti vakuových přísavek Basic s pojistným kroužkem ZP
Bezpečná montáž:
Konstrukce pojistného kroužku zajišťuje pevné a stabilní spojení mezi přísavkou a montážním prvkem, zabraňuje uvolnění během vysokorychlostních nebo opakovaných operací, čímž zlepšuje celkovou spolehlivost a bezpečnost systému.
Modulární design:
Modulární struktura umožňuje snadnou integraci s různými adaptéry, držáky a vyrovnávacími jednotkami, což umožňuje flexibilní konfiguraci a rychlou výměnu pro různé automatizační systémy.
Univerzální tvary podložek:
Základní vakuové přísavky ZP s pojistným kroužkem jsou k dispozici v několika tvarech, aby se přizpůsobily různým podmínkám povrchu a zajistily optimální utěsnění a stabilní uchopení v různých aplikacích.
Ploché / Ploché s žebry:
Ploché provedení je ideální pro hladké povrchy, zatímco žebrované verze zlepšují těsnicí výkon a snižují deformaci, díky čemuž jsou vhodné pro manipulaci se sklem, kovovými plechy a plasty.
Měchy:
Měchové přísavky poskytují větší flexibilitu a zdvih, umožňují kompenzaci nerovných povrchů a výškových odchylek, což je užitečné zejména u jemných nebo nepravidelných obrobků.
Hluboký:
Hluboké přísavky jsou navrženy pro manipulaci se zakřivenými nebo zapuštěnými povrchy, nabízejí lepší přizpůsobivost a udržují bezpečné uchopení ve složitých aplikacích.
Možnosti materiálu:
Tyto přísavky jsou k dispozici ze silikonu, polyuretanu, NBR a antistatických materiálů a lze je vybrat na základě teplotní odolnosti, odolnosti proti opotřebení nebo specifických průmyslových požadavků, jako je elektronika nebo čisté prostředí.
Široká škála velikostí:
S průměry od 10 mm do 50 mm tato řada pokrývá širokou škálu aplikací od malých přesných součástí až po větší obrobky, což zajišťuje flexibilní výběr.
Protiskluzová varianta:
Volitelné protiskluzové povrchové úpravy zlepšují tření mezi přísavkou a obrobkem, snižují riziko uklouznutí a zvyšují stabilitu manipulace při vysokorychlostních operacích.
Kompatibilita:
Tyto přísavky jsou navrženy pro bezproblémovou integraci a jsou kompatibilní s různými vakuovými generátory, ejektory a montážními systémy a podporují vertikální i horizontální vakuové připojení pro flexibilní instalaci.
FAQ
1. Jaká je výhoda provedení pojistného kroužku?
Pojistný kroužek zajišťuje bezpečnou instalaci, zabraňuje uvolnění a zlepšuje stabilitu při vysokorychlostních operacích.
2. Jaké materiály jsou k dispozici?
Možnosti zahrnují silikon, NBR, polyuretan a antistatické materiály pro specializovaná průmyslová odvětví.
3. Lze produkt přizpůsobit?
Ano, Commaelec poskytuje kompletní přizpůsobená řešení včetně velikosti, materiálu, struktury a možností montáže.
4. Pro jaká průmyslová odvětví jsou tyto vakuové přísavky Basic s pojistným kroužkem ZP vhodné?
Jsou široce používány v obalovém průmyslu, elektronice, automobilovém průmyslu a obecné automatizaci.
5. Jak vyrovnávací paměť zlepšuje výkon?
Tlumič snižuje nárazy a vibrace, chrání obrobek i zařízení a zároveň prodlužuje životnost.

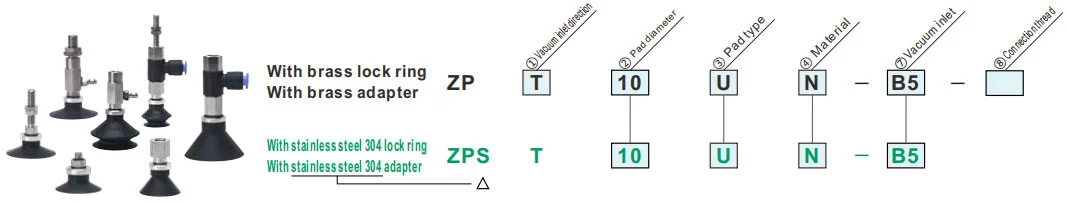

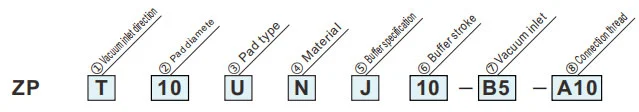

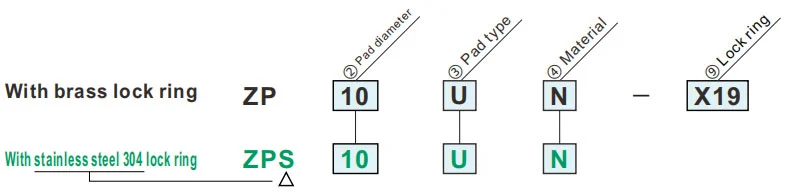

Jak objednat
| Modely/rozměry pojistného kroužku | ||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| △Nil/Mosaz S/Nerezová ocel | ||||||||||||||||||||||||||
|
③ Typ podložky
② Průměr podložky (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | |
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||
| U | Plochý typ | ● | ● | ● | ● | ● | ● | ● | ● |
| C | Plochý typ s žebry | ● | ● | ● | ● | ● | ● | ● | ● |
| B | Typ vlnovce | ● | ● | ● | ● | ● | ● | ● | ● |
| D | Hluboký typ | ● | 一 | ● | 一 | ● | 一 | ● | 一 |
| ⑨Zamykací kroužek | |
| Nula | S pojistným kroužkem |
| X19 | Bez pojistného kroužku |
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Condutieslionerube |
Zelený symbol je přizpůsobené modely.
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová guma |
| F | FKM |
| GN | Vodivý NBR |
| GS | Canducie slicnerube |
Zelený symbol jsou outtomizované madel.
|
③ Typ podložky
② Průměr podložky (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||||
| U | Plochý typ | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| C | Plochý typ s žebry | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| B | Typ vlnovce | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| ①Směr vstupu vakua | D | Hluboký typ | ● | - | ● | - | ● | - | ● | - | ||||
| T | Vertikální |
|
⑦ vakuumminlet | Vnější závit | AS5 | M5×0,8 | ● | ● | - | |||||
| AS6 | M6x1,0 | ● | ● | ● | ||||||||||
| AG1 | G1/8 | ● | ● | ● | ||||||||||
| AG2 | G1/4 | - | - | ● | ||||||||||
|
A5 | M5×0,8 | ● | - | - | |||||||||
| A6 | M6 × 1,0 | ● | ● | ● | ||||||||||
| A8 | M8x1,0 | - | ● | ● | ||||||||||
|
Ženské vlákno | B5 | M5×0,8 | ● | ●- | - | ||||||||
| B6 | M6 × 1,0 | ● | ● | ● | ||||||||||
| B8 | M8×125 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | ● | ||||||||||
| BG01 | G1/8 | ● | ● | ● | ||||||||||
| BG2 | G1/4 | - | - | ● | ||||||||||
| R | Postranní |

|
Jednodotyková montáž | 04 | ø4 | ● | ● | - | ||||||
| 06 | ø6 | ● | ● | ● | ||||||||||
| 08 | ø8 | - | ● | ● | ||||||||||
| ⑧Připojovací vlákno | Vnější závit | A5 | M5×0,8 | ● | - | - | ||||||||
| A6 | M6 × 1,0 | ● | ● | ● | ||||||||||
| A8 | M8 × 1,0 | - | ● | ● | ||||||||||
| Ženské vlákno | B5 | M5×0,8 | ● | ● | - | |||||||||
| B6 | M6 × 1,0 | ● | ● | ● | ||||||||||
| B8 | MB×125 | - | ● | ● | ||||||||||
| Y |

|
⑦ Přívod vakua | B5 | M5×0,8 | ● | ● | ● | |||||||
| Ozubená montáž | U4 | Pro měkké trubky ø4 | ● | ● | - | |||||||||
| N4 | Pro nylonové hadice ø4 | ● | ● | - | ||||||||||
| U6 | Pro měkké trubky ø6 | ● | ● | ● | ||||||||||
| N6 | Pro nylonové hadice ø6 | ● | ● | - | ||||||||||
| ⑧závit připojení | Vnější závit | A5 | M5×0,8 | ● | - | - | ||||||||
| A6 | M6 × 1,0 | ● | ● | ● | ||||||||||
| A8 | M8 × 1,0 | - | ● | ● | ||||||||||
| Ženské vlákno | B5 | M5×0,8 | ● | ● | - | |||||||||
| B6 | M6 × 1,0 | ● | ● | ● | ||||||||||
| B8 | M8 × 1,25 | - | ● | ● | ||||||||||
| Jak vyměnit podložku |
|
Vzhledem k tomu, že podložky jsou v podstatě pryžové, poškození je nevyhnutelné. Rychlost zhoršování závisí na faktorech, jako jsou podmínky použití, prostředí a teplota. Měla by být prováděna pravidelná údržba. Pokud dojde k jakémukoli poškození, prasknutí, prasknutí nebo oděru podložky, která se zdá být škodlivá, okamžitě ji vyměňte. Dávejte také pozor, abyste nepoškodili vnější povrch podložky.
1. Vytáhněte pojistný kroužek nahoru a po jeho zvednutí k adaptéru odstraňte starou podložku tahem dolů.
|
| ④Materiál | |
| N | NBR |
| S | Silikonová guma |
| U | Uretanová pryž |
| F | FKM |
| GN | Vodivý NBR |
| GS | Conductivesicnerubbe |
Zelený symbol je přizpůsobené modely.
|
③ Typ podložky
② Průměr podložky (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||
| U | Plochý typ | ● | ● | ● | ● | ● | ● | ● | ● | |||
| C | Plochý typ s žebry | ● | ● | ● | ● | ● | ● | ● | ● | |||
| B | Typ měchu | ● | ● | ● | ● | ● | ● | ● | ● | |||
| D | Hluboký typ | ● | - | ● | - | ● | - | ● | - | |||
| ⑥Úder vyrovnávací paměti | 6 | 6 mm | ● | - | - | |||||||
| 10 | 10 mm | ● | ● | ● | ||||||||
| 15 | 15 mm | ● | - | - | ||||||||
| 20 | 20 mm | ● | ● | ● | ||||||||
| 25 | 25 mm | ● | - | - | ||||||||
| 30 | 30 mm | ● | ● | ● | ||||||||
| 40 | 40 mm | ● | ● | - | ||||||||
| 50 | 50 mm | ● | ● | ● | ||||||||
| ⑦ vakuumminlet | Ženské vlákno | B5 | M5×0,8 | ● | ● | ● | ||||||
| B01 | Rc1/8 | - | - | ● | ||||||||
| Jednodotyková montáž | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | - | ● | ||||||||
| Ozubená montáž | U4 | Pro měkké trubky ø4 | ● | - | - | |||||||
| N4 | Pro nylonové hadice ø4 | ● | - | - | ||||||||
| U6 | Pro měkké trubky ø6 | ● | ● | ● | ||||||||
| N6 | Pro nylonové hadice ø6 | ● | ● | ● | ||||||||
| Jednodotyková montáž | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | ● | ● | ||||||||
| Ženské vlákno | B5 | M5×0,8 | ● | ● | ● | |||||||
| Ozubená montáž | U4 | Pro měkké trubky ø4 | ● | ● | - | |||||||
| N4 | Pro nylonové hadice ø4 | ● | ● | - | ||||||||
| U6 | Pro měkké trubky ø6 | ● | ● | ● | ||||||||
| N6 | Pro nylonové hadice ø6 | ● | ● | ● | ||||||||
| ⑧Připojovací vlákno | Vnější závit | A8 | M8×1 | ● | - | - | ||||||
| A10 | M10×1 | ● | ● | - | ||||||||
| A14 | M14×1 | - | ● | ● | ||||||||
| ⑤ Specifikace vyrovnávací paměti | |
| J | Rotující |
| K | Nerotační |
| ① Směr vstupu vakua | ||
| T | Vertikální |
|
| R | Postranní |
|
| Y |
|
|
Reaktivní síla pružiny
| Připojovací závit | M8×1 | M10×1 | M14×1 | |
| Utahovací moment [N ·m] | 1,5~2,0 | 2,5~3,5 | 6,5~7,5 | |
| Pružinová reakční síla[N] | Při 0 zdvihu | 0.8 | 1.0 | 2.0 |
| Na plný zdvih | 1.2 | 3.0 | 5.0 | |
Specifikace
| Pojistný kroužek/ typ podložky | Průměr/rozměry podložky | Aplikace | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Bez pojistného kroužku | Plochý typ (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Pro obrobky s rovným a nedeformovaným povrchem |
| Oválný typ (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Pro obrobky s omezením na adsorpčním povrchu | |
| Tenký plochý typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pro měkké obrobky, jako jsou tenké plechy nebo vinyl. Vrásnění nebo deformace během adsorpce lze omezit. | |
| Tenký plochý typ s žebry (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pro měkké obrobky, jako jsou tenké plechy nebo vinyl. Obrobky lze vyjmout snadno díky žebrům |
|
| Typ vlnovce (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Pro použití tam, kde není místo pro tlumič nebo pro obrobky se šikmými plochami | |
| S pojistným kroužkem | Plochý typ (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pro obrobky s rovným a nedeformovaným povrchem |
| Plochý typ s žebry (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pro obrobky, které se snadno deformují. Obrobky lze snadno vyjmout díky žebrům | |
| Typ vlnovce (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pro použití tam, kde není místo pro tlumič nebo pro obrobky se šikmými plochami | |
| Hluboký typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Pro obrobky se zakřivenými plochami nebo pro kulové obrobky | |
Materiál a vlastnosti podložky
⚪: Malý nebo žádný vliv △: Lze použít v závislosti na podmínkách X: Nevhodné
|
Materiál
Charakteristika
|
Symbol | Durometr HS (±5°) |
Barva z pryž |
Provozní teplota rozsah (°C) |
Olej odpor benzín |
Olej odpor benzol |
Báze odpor |
Kyselina odpor |
Povětrnostní odolnost | Ozón odpor |
Oděr odpor |
Vodotěsný | Rozpouštědlo odpor (benzen, toluen) |
Aplikace |
| NBR | N | 50 | Černý | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Převod obecných prací, Vlnitá lepenka, Dýhový plech, Železný plech a další |
| Silikonová guma | S | 45 ~ 50 | Bílý | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče, Vyjmutí z tlakového lití, Tenká práce, Kuchyňský robot |
| Uretanová guma | U | 50 ~ 60 | Hnědý | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Vlnitá lepenka, Železný plech, Dýhový plech |
| FKM | F | 60 | Černý | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemické práce |
| Vodivý NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Obecná práce polovodiče (odpor statické elektřiny) | |
| Vodivá silikonová guma | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Polovodiče (statická elektřina) |
Výše uvedená tabulka pokrývá pouze obecné charakteristiky předmětných pryžových materiálů. Modrý symbol je přizpůsobené modely.
Aplikace pneumatických prvků (vakuové přísavky) v různých průmyslových oblastech
I. Hlavní přednosti
II. Extrakce aplikací průmyslem
A. Medicína a lékařský průmysl
A.1: Základní požadavky:Čistý a bez znečištění (v souladu s FDA/GMP), šetrný a neškodí a zabraňuje křížové kontaminaci
A.2 Klíčové scénáře:
1. Farmaceutické balení: láhev s lékem / farmaceutická deska / sběr infuzního vaku (potravinářská silikonová přísavka, žádné vylučování částic)
2. Sestavení zdravotnického prostředku: chirurgické nástroje/lékařské katétry/manipulace s protézami (nastavitelný podtlak, ochrana proti deformaci)
3. Biologická laboratoř: Petriho miska/centrifugační zkumavka/přenos reagenční karty (odolné vůči chemikáliím, sterilní kompatibilní)
B. Elektronický a polovodičový průmysl
B.1 Základní požadavky:antistatické (10⁶-10¹¹Ω), přesné polohování (chyba ≤0,01 mm), odolnost proti poškrábání
B.2 Klíčové scénáře:
1. Čip/polovodič: manipulace s plátkem, balení čipu (porézní keramická/antistatická silikonová přísavka, rovnoměrný podtlak, aby se zabránilo prasknutí)
2. PCB/komponenty: Flexibilní PCB, mikrosoučástky (odpory 0402) povrchově namontované (tenké silikonové/gelové/mikro přísavky, aby se zabránilo pomačkání/trhání)
3. Displej: LCD/OLED panel, dotykové sklo (vysoce průhledný materiál, žádné skvrny a škrábance)
C. Automobilový průmysl a automobilový průmysl
C.1 Základní požadavky:velké sání (jeden sací kotouč ≥500N), přizpůsobení pro více specifikací (kov/plast/sklo), protiskluzové
C.2 Klíčové scénáře:
4. Výroba karoserie: ocelový plech / manipulační svařování rámu dveří (pryž s velkým průměrem / řada přísavek, protiskluzová textura)
5. Sklo / interiér: Instalace čelního skla, přenos povrchu koženého sedadla (teplotně odolné silikonové / houbové přísavky, ochrana proti deformaci)
6. Díly: tělo válce motoru / drapák skříně převodovky (vakuum + mechanický zámek, ochrana proti pádu)
D. Potravinářský a obalový průmysl
D.1 Základní požadavky:Materiál potravinářské kvality (certifikovaný FDA), snadno se čistí, odolný proti rozdrcení
D.2 Klíčové scénáře:
1. Manipulace s potravinami: pečivo/čerstvé maso/třídění ovoce (nízká sací houbová přísavka, bez zápachu a snadno omyvatelná)
2. Automatizace balení: otevírání balicích sáčků, lisování sterilního kartonu (eliminace statické elektřiny/vícebodové sání, vhodné pro tenké/tvrdé balení)
E. Průmysl logistiky a skladování
E.1 Základní požadavky:efektivní přizpůsobení (více specifikací zboží), stabilní tlak, ochrana proti pádu
E.2 Klíčové scénáře:
1. Manipulace s kartony: třídění kartonů v e-shopu (nastavitelné sací pole, podtlak)
2. Deska/role: Přenos z dřevěné desky/plastové fólie (dlouhý pás/prstencová přísavka, rovnoměrná adsorpce, aby se zabránilo posunu)
F. Nová energetika a speciální průmyslová odvětví
F.1 Nová energie (lithiová baterie/pv):
1. Lithiová bateriová deska (antistatická porézní přísavka, proti prachu), fotovoltaické sklo (velká přísavka silikonová, bez škrábanců)
F.2 Tisk a papír
1. Zachycování papíru/tiskoviny (absorpční papírový materiál, mírný podtlak, aby se zabránilo roztržení a kontaminaci inkoustu)
III. Shrnutí základní adaptační logiky
| Vlastnosti obrobku | Program pro úpravu pipety | Odpovídající průmyslové scénáře |
| Tenký / Křehký / Přesný | Silikon/keramický materiál, mikro podtlak, mikro sací hubice | Elektronické polovodiče, léčiva |
| Těžké předměty / velká velikost | Pryžový materiál, velký průměr přísavky, řada přísavek | Automobily, logistické panely |
| Zdraví/prevence znečištění | Potravinářský / lékařský silikon, snadno se čistí struktura | Medicína, jídlo |
| Měkké / nepravidelné povrchy | Materiál houba, deformovatelná přísavka | Interiéry aut, jídlo |
| Antistatické požadavky | Antistatický silikon, iontový vítr | elektronický polovodič |
Instalační manuál
PDF ke stažení
Varování + Upozornění （Přečtěte si před použitím）
PDF ke stažení
Hot Tags: Základní s pojistným kroužkem vakuové přísavky ZP, Čína, výrobce, dodavatel, továrna
Odeslat dotaz
Kontaktní informace
-
Adresa
Vesnice Xiaruan Město Baishi Město Yueqing Provincie Zhejiang Čína
-
Tel
-
E-mailem
V případě dotazů na vakuové přísavky, vakuové generátory, příslušenství pneumatických komponentů nebo ceník nám zanechte svůj e-mail a my se vám do 24 hodin ozveme.
